Магнитофон "Днепр-9"

Внешний вид магнитофона 'Днепр-9'

Магнитофон "Днепр-9" - один из первых отечественных магнитофонов для двухдорожечной записи и воспроизведения на ферромагнитной ленте. Предназначен для записи от микрофона, трансляционной сети, приемника, звукоснимателя.

Запись производится с помощью магнитных головок, имеющих высоту магнитного зазора, равную примерно половине ширяны ленты. Переход с одной дорожки на другую производится перестановкой и переворачиванием катушек с лентой.

Предусмотрена двухсторонняя ускоренная перемотка ленты. Скорость ленты при записи и воспроизведении 19,05 см/сек,. Продолжительность записи или воспроизведения на каждую дорожку при емкости катушек 350 м -30 мин.

Регулировка тембра раздельная по низким и высоким звуковым частотам.


Конструкция


Магнитофон настольной конструкции собран в деревянном ящике с поднимающейся крышкой. Под крышкой расположена панель лентопротяжного механизма с подкатушниками.

На верхней панели под съемным кожухом размещены универсальная и стирающая головки, ведущий вал электродвигателя, прижимный ролик, антифонная катушка и узлы для направления движения ленты. На верхней панели имеется пять кнопок переключателя рода работы.

На декоративно оформленной передней стенке магнитофона расположены два динамических громкоговорителя и оптический индикатор уровня записи (на лампе типа 6Е5С). Передняя стенка съемная. В корпусе расположены усилитель звуковой частоты и блок питания.

Органы управления усилителем, ручка регулятора громкости и 2 ручки регуляторов тембра расположены на правой стенке корпуса в углублении, закрытом пластмассовой крышкой.

На задней стенке находятся входные и выходные гнезда усилителя: микрофона "М", звукоснимателя "Зв", приемника или трансляционной сети "Л", высокоомных телефонов для контроля записи "КЗ", телефонов для контроля воспроизведения или подключения внешнего громкоговорителя "КВ". На задней стенке находятся переключатель применяемого типа ленты, переключатель напряжения сети с держателем предохранителя и выключатель громкоговорителя в режиме записи.

Для использования катушек от магнитофонов предыдущих моделей магнитофон комплектуется двумя специальными переходными колодками, надеваемыми на фланцы нового типа.

На дне ящика имеется окно со съемной крышкой, открывающей доступ к схеме усилителя.

Габариты 510х350х320 мм. Вес 28 кг.


Каскады


1. Первый каскад универсального усилителя записи-воспроизведения на лампе Л1 типа 06П2Б.

2. Второй каскад универсального усилителя записи-воспроизведения на лампе Л2 типа 06П2Б.

3. Оконечный каскад усилителя записи и воспроизведения - на лампе Л3 типа 1П2Б.

4. Двухтактный генератор подмагничивания на двух лампахЛ4 и Л5 типа 1П2Б.


Электрические показатели


Чувствительность не меньше 3 мВ при записи от микрофона, 200 мВ при записи от звукоснимателя или приемника, 10 В при записи от трансляционной сети.

Рабочий диапазон для ленты типа 2 - 70 - 8000 Гц.

Относительный уровень шумов не хуже - 35 дБ.

Коэффициент нелинейных искажений не более 5%.

Пиковое значение суммарной детонации - +-0,6%.

Детонация на отдельных частотах в диапазоне 0,5 - 300 Гц +-0,2%.

Частота тока подмагничивания - 35 кГц.

Выходная мощность - 2,5 Вт.


Питание


Питание от сети переменного тока 50 Гц, напряжение 110, 125 или 220 В. Потребляемая мощность не более 100 Вт.


Электрическая схема


В магнитофоне применен универсальный усилитель, работающий в режимах усиления и записи. Усиление при записи осуществляется четырехкаскадным усилителем на двух двойных триодах типа 6Н8С и 6Н2С.В режиме воспроизведения четырехкаскадный усилитель включен на оконечный каскад - усилитель мощности, собранный на лампе Л4 типа 6П6С. В режиме записи лампа Л4 работает как генератор высокой частоты с индуктивной связью, осуществляющий подмагничивание и стирание. Генератор вырабатывает колебания частотой 35 кГц. Ток подмагничивания регулируется подстроечным конденсатором С21

Универсальная головка подключается к выходу усилителя через специальные корректирующие цепочки R17C10 и R18R19C14 при записи и L2R16C11C29R32R33 и L3C19 при воспроизведении, а также к гнездам "КЗ" и сетке индикатора уровня записи на лампе Л3 типа 6Е5С.

Снижение нелинейных искажений и необходимая частотная характеристика обеспечиваются частотнозависимой обратной связью в оконечном и предоконечном каскадах усилителя.

В режиме воспроизведения в усилителе работают два регулятора тембра: регулятор высших частот R16 между вторым и третьим каскадами и регулятор низших частот R32 в цепи коррекции между пятым и четвертым каскадами При записи регулировка тембра не работает.

Подавление фона переменного тока в усилителе осуществляется током, возникающим в компенсационной обмотке выходного трансформатора. Минимальный уровень фона достигается с помощью выбора точки заземления накала ламп R35, а также ориентацией антифонной катушки L1 по отношению к источнику фона.

Переключение рода работы усилителя производится с помощью переключателя, имеющего контактные группы, управляемые кнопками, расположенными на к верхней панели.

Выпрямитель для питания усилителя собран по двухполупериодной схеме на лампе Л5 типа 6Ц5С.


Лентопротяжный механизм


Кинематическая схема лентопротяжного механизма: правый и левый узлы магнитофона такие же, как и в магнитофоне "Днепр-5". Для изменения направления вращения правой катушки установлен дополнительный натяжной ролик.

При нажатии кнопки "Воспроизведение" или "Запись" включается мотор, к валу которого прижимается лента обрезиненным прижимным роликом. Ведущий вал мотора связан с правой катушкой с помощью резинового пассика. Подтормаживание ленты производится рычажным механизмом с фетровой накладкой, который прижимает ленту к направляющей стойке.

При ускоренной перемотке ленты вправо движение передается от оси мотора на ведущий шкив и ось узла, при перемотке влево - с маховика мотора на левый узел через резиновый промежуточный ролик. Остановка ленты производится рычагом с фетровой накладкой, которая прижимается к правому и левому узлам. Кнопки управления механизмом связаны с узлами тросами, тягами и пружинами.


Неисправности лентопротяжного механизма


Причиной плавания звука может быть: тугое вращение прижимного обрезиненного ролика, загрязнение фетровой подушечки прижимного рычага тормоза левого узла, разрегулировка левого узла. Эти и другие характерные неисправности устраняются так же, как неисправности магнитофонов "Днепр-3" и "Днепр-5".

Если пассик проскальзывает по шкиву правого узла, его можно подтянуть дополнительным натяжным роликом. Для этого нужно отпустить гайки, крепящие кронштейн натяжного ролика, затем натянуть пассик ролика и затянуть гайки. Для магнитофона "Днепр-9" характерно появление жужжания или писка, создаваемого натяжным роликом. Эту неисправность легко устранить, смазав ось ролика густой смазкой. В случае отсутствия перемотки из-за обрыва пассика его заменяют новым. Замена производится в такой же последовательности, как и в магнитофоне "Днепр-5".


Детали


Электродвигатель типа ДВА-У4:питание 220 В от сети переменного тока, мощность на валу 6 Вт, скорость вращения 610 об/мин, вес 4,2 кг.

Головка ГУ: толщина набора сердечника 2,5 мм, ширина переднего зазора 8 мк; ширина заднего зазора 100 мк, число витков обмотки 2х1500 ПЭЛ 0,1, индуктивность 1 Гн.

Головка ГС: ширина набора 3 мм, ширина переднего зазора 120 мк; число витков обмотки 2х100 ПЭЛ 0,31, индуктивность 10 мГн, ток стирания 45 мА.

Трансформатор Tp1: обмотка I - 3500+500 витков ПЭЛ 0,15; обмотка II - 56 витков ПЭЛ 1,0; обмотка III - 520 витков ПЭЛ 0,15.

Трансформатор Гр2: обмотка I - 440+68+372 витка ПЭЛ 0,41; обмотка II - 2х1200 витков ПЭЛ 0,15; обмотка III - 27 витков ПЭЛ 0,51; обмотка IV - 28 витков ПЭЛ 0,8.

Катушки: L1 - 900 витков ПЭЛ 0,2; L2 и L3 no 3000 витков ПЭЛ 0,07; L4 - 115 витков ПЭЛ 0,23; L5 - 375+525 витков ПЭЛ 0,31.

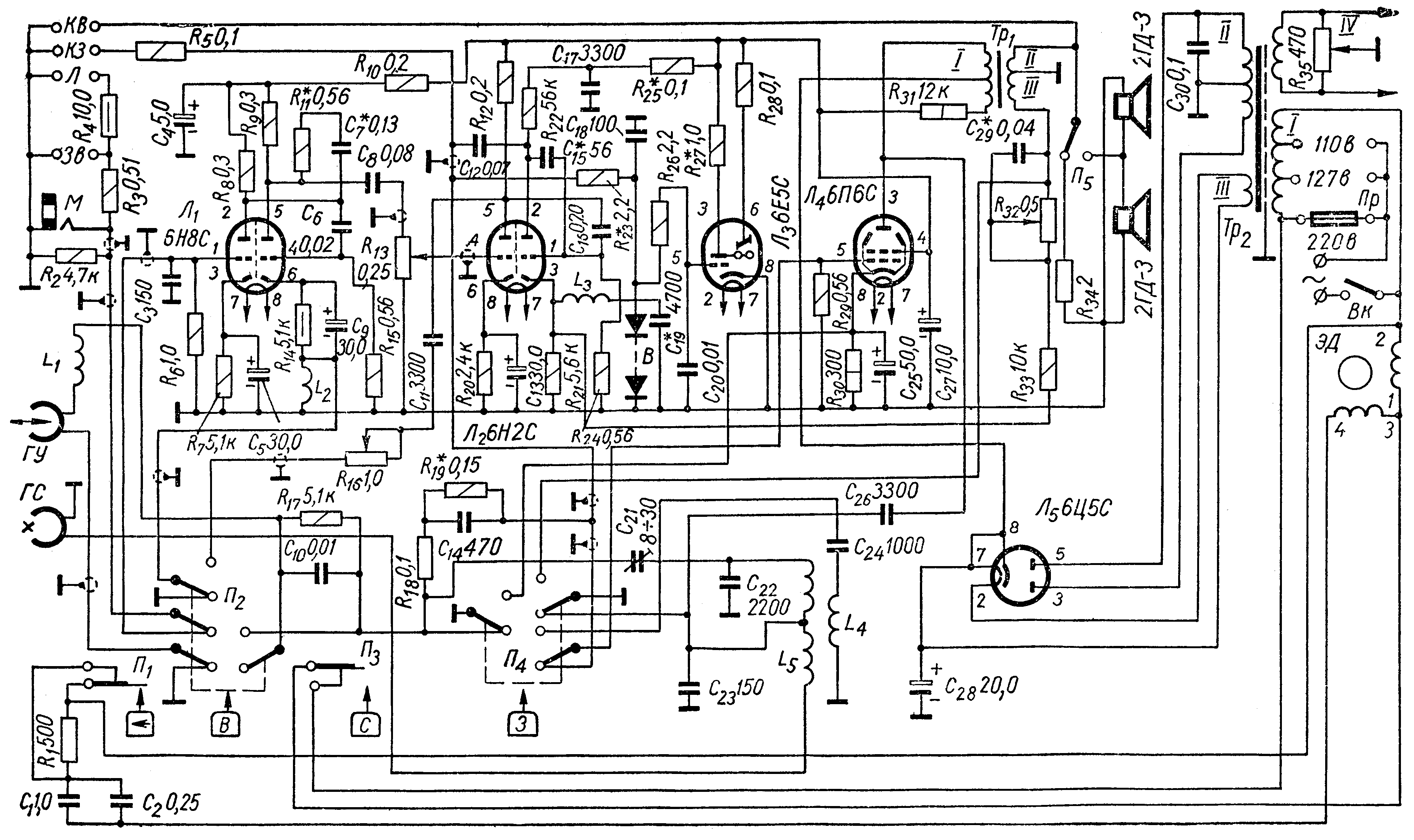

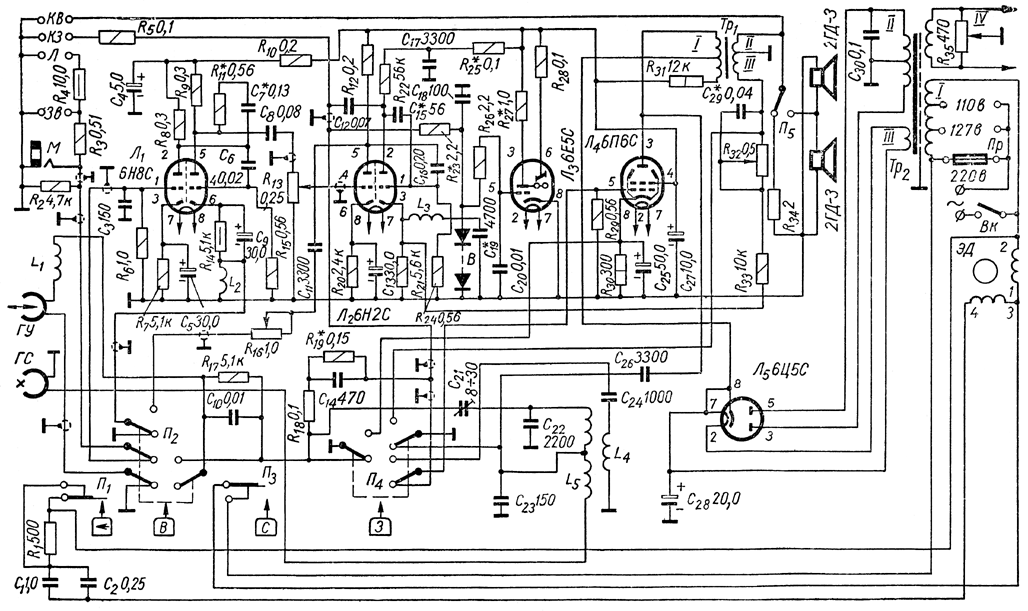

Принципиальная схема магнитофона "Днепр-9"


Экранный вариант (150 dpi gray - 195 kb) Принтерный вариант (600 dpi b/w - 202 kb)

Схема в формате DjVu (50 kb)   О формате DjVu

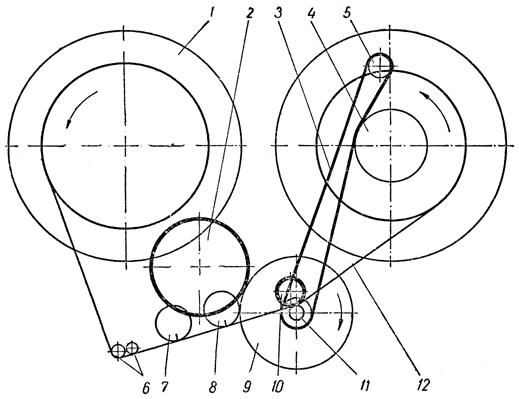

Кинематическая схема лентопротяжного механизма магнитофона "Днепр-9"


Кинематическая схема лентопротяжного механизма магнитофона 'Днепр-9'


1 - левый узел; 2 - промежуточный ролик перемотки; 3 - резиновый пасик; 4 - правый узел; 5 - натяжной ролик; 6 - направляющая стойка; 7 - стирающая головка; 8 - универсальная головка; 9 - маховик электродвигателя; 10 - прижимный ролик; 11 - ведущий вал; 12 - лента.
