Радиола "Беларусь-59"

Внешний вид радиолы 'Беларусь-59'

Радиола "Беларусь-59" имеет десятиламповый приемник и универсальный электропроигрыватель.

Выпрямитель селеновый типа АВС-120-270.

Проигрывающее устройство типа ЭПУ-1ПМ с двумя скоростями: 33 и 78 oб/мин.

Акустическая система состоит из двух широкополосных к двух высокочастотных громкоговорителей.

Переключатель рода работ - клавишный.

Габариты радиолы 645х440х340 мм, вес 25 кг.



Радиола имеет следующие каскады:

1. УВЧ и преобразователь частоты для УКВ диапазона на лампе 6Н3П.

2. УВЧ для остальных диапазонов на лампе 6К4П.

3. Преобразователь частоты для диапазонов ДВ, СВ, KB и первый каскад УП1Ч для УКВ диапазона на лампе 6И1П.

4. Двухкаскадный комбинированный УПЧ для всех диапазонов па лампе 6К4П.

5. Первый каскад предварительного УНЧ и детектор АРУ на лампе 6Н2П.

7. Второй каскад предварительного УНЧ и фазоинвертор на лампе 6Н2П.

8. Оконечный усилитель на двух лампах 6П14П.

9. Оптический индикатор настройки на лампе 6Е1П.

В качестве детектора AM и ЧМ сигналов, а также для ограничения амплитуды перед частотным детектором используются диоды типа Д2В.

В выпрямителе для питания анодных цепей ламп применен селеновый столбик типа АВС120-270.



Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-415 кГц (2000 - 723 м);

2. Средние волны - СВ: 520 - 1600 МГц (577 - 187,5 м);

3. Короткие волны - КВ I: 8,82 - 12,1 МГц (34,0 - 24,8 м);

4. Короткие волны - КВ II: 5,56 - 7,5 МГц (54,0 - 39,0 м);

5. Короткие волны - КВ III: 3,95 - 5,56 МГц (76,0 - 54,0 м).

6. УКВ: 64,5 - 73 МГц (4,65 - 4,11 м).

Промежуточная частота для диапазона УКВ 8,4 МГц, для остальных диапазонов 455 кГц.


Основные технические данные




Чувствительность в диапазонах ДВ, СВ и KB не хуже 50 мкВ и в диапазоне УКВ не хуже 10 мкВ.

Чувствительность с гнезд звукоснимателя - 0,2 В.

Избирательность: ослабление соседнего кпанала при расстройке на +-10 кГц не менее 60 дБ и при расстройке на +-250 кГц (на УКВ) не менее 40 дБ.

Ослабление сигнала по зеркальному каналу более 60 дБ на ДВ и СВ, более 26 дБ на КВ и 20 дБ на УКВ.

Частотная характеристика: Диапазон воспроизводимых звуковые частот при приеме в ДВ, СВ и КВ диапазонах 60 - 6500 Гц, в УКВ диапазоне 80 - 12 000 Гц.

Выходная мощность - 4 Вт.


Питание




Питание от сети переменного тока напряжением, 110, 127 и 220 В. Приемник потребляет около 80 Вт.


Электрическая схема




Входные цепи тракта АМ выполнены на одиночных контурах с индуктивной связью с антенной. Контуры диапазонов длинных и средних волн размешены на ферритовом стержне поворотной магнитной антенны.

Анодной нагрузкой гептодной части преобразовательной лампы является четырехконтурный фильтр сосредоточенной селекции (ОСС) тракта AM. Связь между трансформаторами ФСС через специальную общую индуктивность.

Детектор ЧМ выполнен на полупроводниковых диодах по схеме видоизмененного дискриминатора. Для снижения уровня паразитной амплитудной модуляции в анодном контуре дискриминатора применена специальная цепочка, состоящая из диода, емкости и сопротивления. Ограничители перед дискриминатором в cxеме нет.

Детектор сигнала AM выполнен на полупроводниковом диоде по схеме последовательного диодного детектирования.

Детектор АРУ выполнен на триоде. Детектирование напряжения ПЧ тракта АМ/ЧМ происходит на участке сетка-катод. Задержка создается на анодной цепи делителем положительного напряжения. Индикатор настройки включен в цепь детектора АРУ.

УНЧ четырехкаскадный. Два первых каскада работают в режиме усиления напряжения Регулировка тембра (раздельная по низким и высоким звуковым частотам) достигается использованием цепей обратной связи и частотно-зависимых элементов. Третий каскад - фазоинверторный - выполнен но схеме с разделенными нагрузками. Со вторичной обмотки выходного трансформатора напряжение подается в цепь катода второго каскада и в цепи тонрегуляторов. Имеется тонрегистр на четыре положения по управлению частотной характеристикой УНЧ и на одно положение по управлению чувствительностью тракта AM ("Местный прием").


Детали




Выходной трансформатор. Первичная обмотка I имеет 1100+1100 витков провода ПЭЛ 0,12, первичная обмотка II имеет 170+1710 витков провода ПЭЛ 0,12; вторичная обмотка I имеет 33 витка провода ПЭЛ 1,25; вторичная добавочная обмотка имеет 15 витков провода ПЭЛ 0,13; обмотка обратной связи имеет 350 витков провода ПЭЛ 013.

Трансформатор питания. Сетевая обмотка содержит 2х(346+53) витков провода ПЭЛ 0,41, вторичная обмотка - 840 витков провода ПЭЛ 0,29. накальная обмотка - 22 витка провода ПЭЛ 1,25, экранная обмотка - один слой провода ПЭЛ 0,29.



Принципиальная схема радиолы "Беларусь-59"

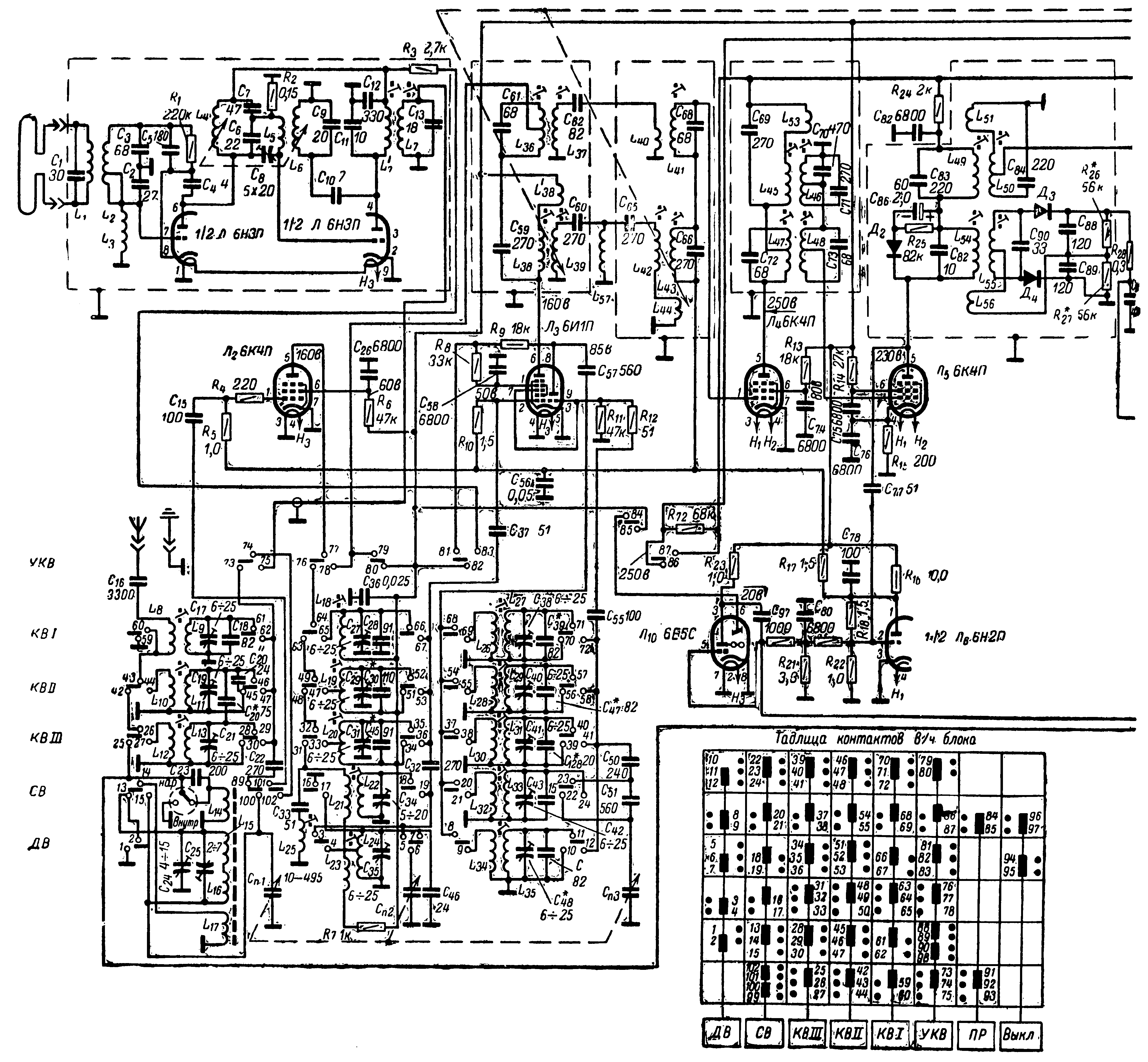

Первая часть

Экранный вариант (150 dpi gray - 366 kb) Принтерный вариант (600 dpi b/w - 428 kb)

Схема в формате DjVu (94 kb)   О формате DjVu

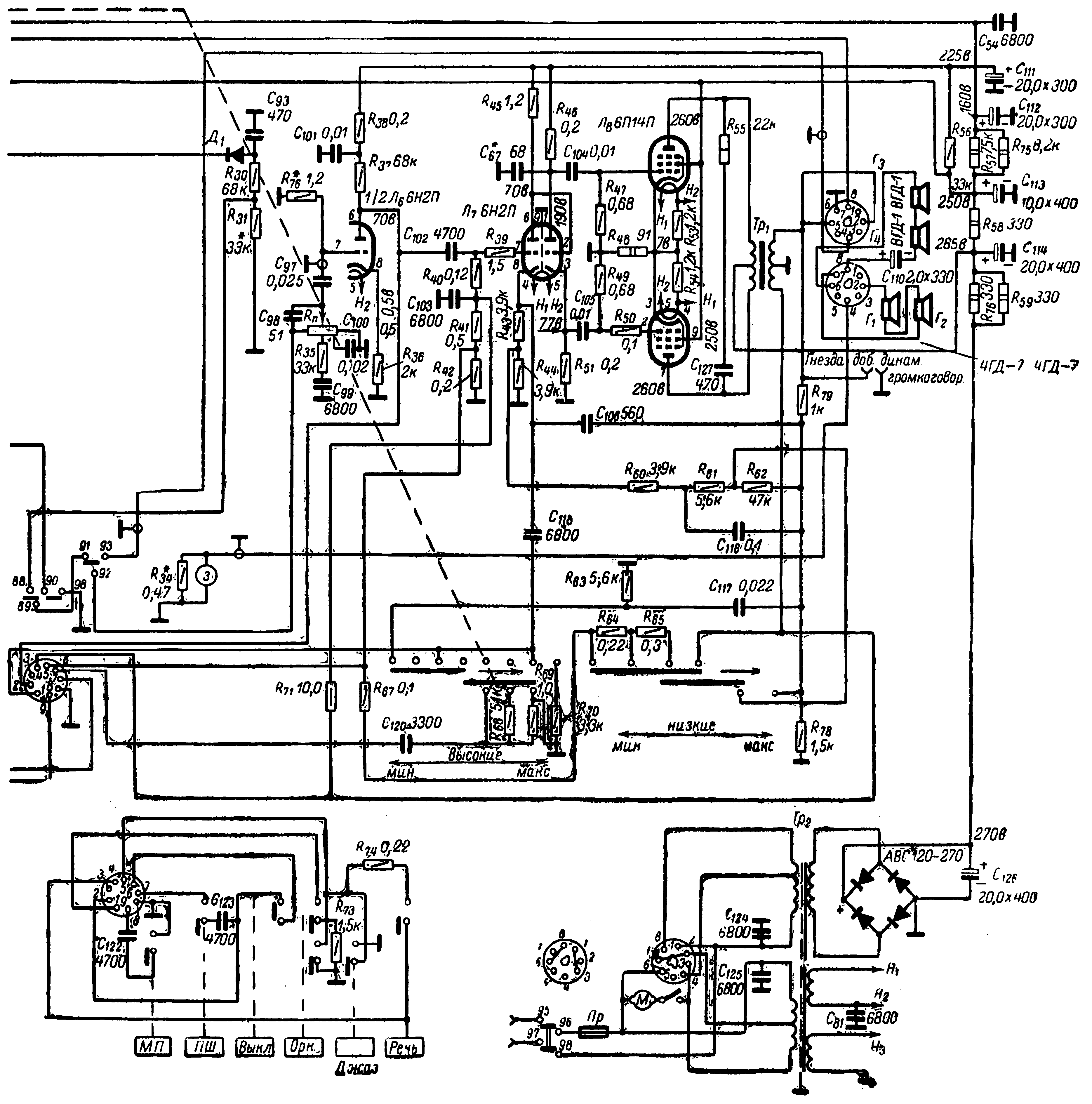

Вторая часть
Экранный вариант (150 dpi gray - 235 kb) Принтерный вариант (600 dpi b/w - 279 kb)

Схема в формате DjVu (61 kb)   О формате DjVu

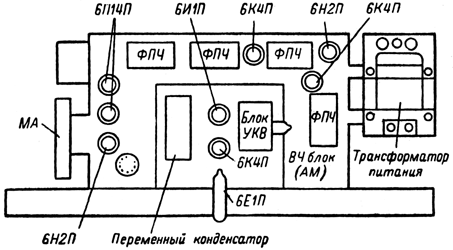

Расположение ламп и деталей на шасси радиолы "Беларусь-59"


 Расположение ламп и деталей на шасси радиолы 'Беларусь-59'
