Радиола "Беларусь-62"

Внешний вид радиолы 'Беларусь-62'

Радиола "Беларусь-62" представляет собой одиннадцатиламповый всеволновый радиоприемник с электропроигрывателем.

Акустическая система радиолы состоит из двух громкоговорителей типа 4ГД-7, двух типа 1ГД-18 и одного типа 3ГД-15.

Габариты радиолы 650х400х350 мм, вес 24 кг.



Радиола имеет следующие каскады:

1. УВЧ и преобразователь частоты УКВ диапазона на лампе 6Н3П.

2. Усилитель высокой частоты AM тракта и усилитель промежуточной частоты ЧМ тракта на лампе 6К4П.

3. Преобразователь частоты AM тракта на лампе 6И1П.

4. Двухкаскадный комбинированный усилитель промежуточной частоты для AM и ЧМ сигналов на двух лампах 6К4П.

5. Детектор AM сигналов и АРУ на лампе 6Н2П.

6. Предварительный УНЧ на лампе 6Ж1П.

7. Усилитель низкой частоты и фазовращатель на лампе 6Н2П.

8. Оконечный двухтактный усилитель на двух лампах 6П14П.

9. Оптический индикатор настройки на лампе 6Е1П.

В приемнике имеются частотный детектор на двух диодах Д2В и ограничитель амплитуды, подавляющий паразитную амплитудную модуляцию.

В выпрямителе для питания анодных цепей ламп применен селеновый столбик типа АВС120-270.



Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-408 кГц (2000 - 723 м);

2. Средние волны - СВ: 520 - 1605 МГц (577 - 187,5 м);

3. Короткие волны - КВ I: 11,6 - 12,1 МГц 25,85 - 24,8 м);

4. Короткие волны - КВ II: 9,3 - 9,8 МГц (33,5 - 30,7 м);

5. Короткие волны - КВ III: 4,0 - 7,6 МГц (75,0 -39,5 м).

6. УКВ: 65,8 - 73 МГц (4,56 - 4,11 м).

Промежуточная частота для диапазона УКВ 8,4 МГц, для остальных диапазонов 465 кГц.



Основные технические данные

Чувствительность в диапазоне УКВ не хуже 10 мкВ, в других диапазонах 100 мкВ, с гнезд звукосниматели не хуже 0,25 В.

Избирательность: ослабление чувствительности в диапазоне УКВ при расстройке +-250 кГц не менее 40 дБ, при расстройке на +-10 кГц в диапазонах длинных и средних волн не менее 60 дБ.

Частотная характеристика: полоса пропускания обеспечивает в УКВ диапазоне воспроизведение частот 80 - 12000 Гц.

Выходная мощность - 4 Вт,



Питание

Питание от сети переменного тока напряжением, 110, 127 и 220 В. Приемник потребляет не более 100 Вт.



Электрическая схема

На диапазонах длинных и средних волн при работе от наружной антенны включается двухконтурный преселектор. При работе от внутренней магнитной антенны первый контур двойного преселектора выключается и в цепь УВЧ включаются элементы контура, расположенные на ферритовом стержне магнитной антенны. В цепи анода УВЧ расположен фильтр-пробка, ослабляющий помехи с частотой, равной промежуточной частоте тракта AM. Нагрузкой каскада УВЧ тракта AM в диапазонах KB-I, KB-II и KB-III являются одиночные контуры, не полностью включенные в цепь анода лампы УВЧ. В диапазонах средних и длинных волн УВЧ работает по схеме апериодического усиления.

В анодную цепь преобразователя включен комбинированный фильтр сосредоточенной селекции (ФСС). ФСС промежуточной частоты тракта AM четырехконтурный со связью через внешний индуктивный элемент. ФСС промежуточной частоты тракта ЧМ трехконтурный с неполным включением первого контура в анодную цепь преобразователя. Связь между контурами ФСС тракта AM попарно плавно изменяется. Следующие два каскада УВЧ работают на комбинированных трансформаторах ПЧ. Контуры фильтров ПЧ трактов AM и ЧМ включены в сетку первого каскада УПЧ неполностью. Связь между контурами второго фильтра ПЧ тракта AM переменная. В анод второго каскада УПЧ включен комбинированный фильтр ПЧ трактов АМ/ЧМ.

Детектор АРУ выполнен по оригинальной схеме с усилением управляющего напряжения АРУ по постоянному току. В анодном контуре фильтра ПЧ тракта ЧМ последнего каскада применен ограничитель на полупроводниковом диоде, который значительно улучшает работу детектора отношений.

Регулятор громкости УНЧ выполнен с двумя ячейками тонкомпенсации. Усилитель охвачен двумя петлями обратной связи. Со вторичной обмотки выходного трансформатора напряжение подается в соответствующей фазе на катод и сетку второго каскада. Регуляторы тембра и тонрегистр включены между I и III каскадами УНЧ. Регуляторы тембра низших и высших звуковых частот ступенчатые на пять положении каждый. Тонрегистр имеет три фиксированных положения. В цепи тонрегистра включен переключатель местного и дальнего приема (при сильном сигнале цепь антенны тракта AM шунтируется емкостью на "землю").



Детали

Данные высокочастотных катушек могут быть приведены по дополнительному запросу.

Выходной трансформатор. Первичная обмотка имеет 2х1000 витков провода ПЭЛ 0,14, вторичная - 2х61 витков провода ПЭЛ 0,31, обмотка обратной связи - 400 витков провода ПЭЛ 0,14.

Трансформатор питания. Сетевая обмотка имеет 2х(53+346) витков провода ПЭЛ 0,41, повышающая обмотка - 810 витков провода ПЭЛ 0,29, две накальные обмотки - по 22 витка провода ПЭЛ 0,8 и ПЭЛ 1,0.

Дроссель содержит 2000 витков провода ПЭЛ 0,2.



Принципиальная схема радиолы "Беларусь-62"

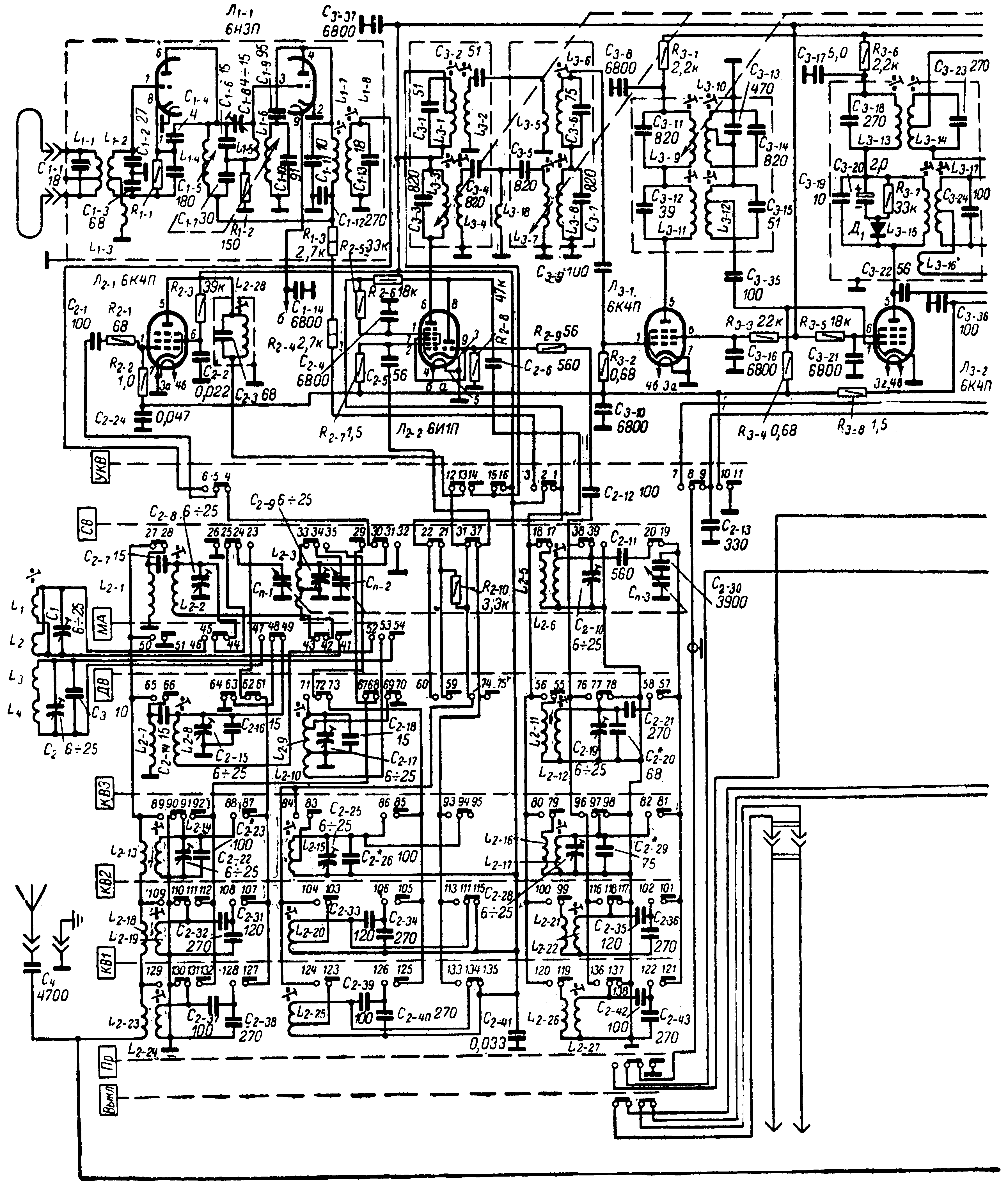

Первая часть

Экранный вариант (150 dpi gray - 343 kb) Принтерный вариант (600 dpi b/w - 383 kb)

Схема в формате DjVu (88 kb)   О формате DjVu

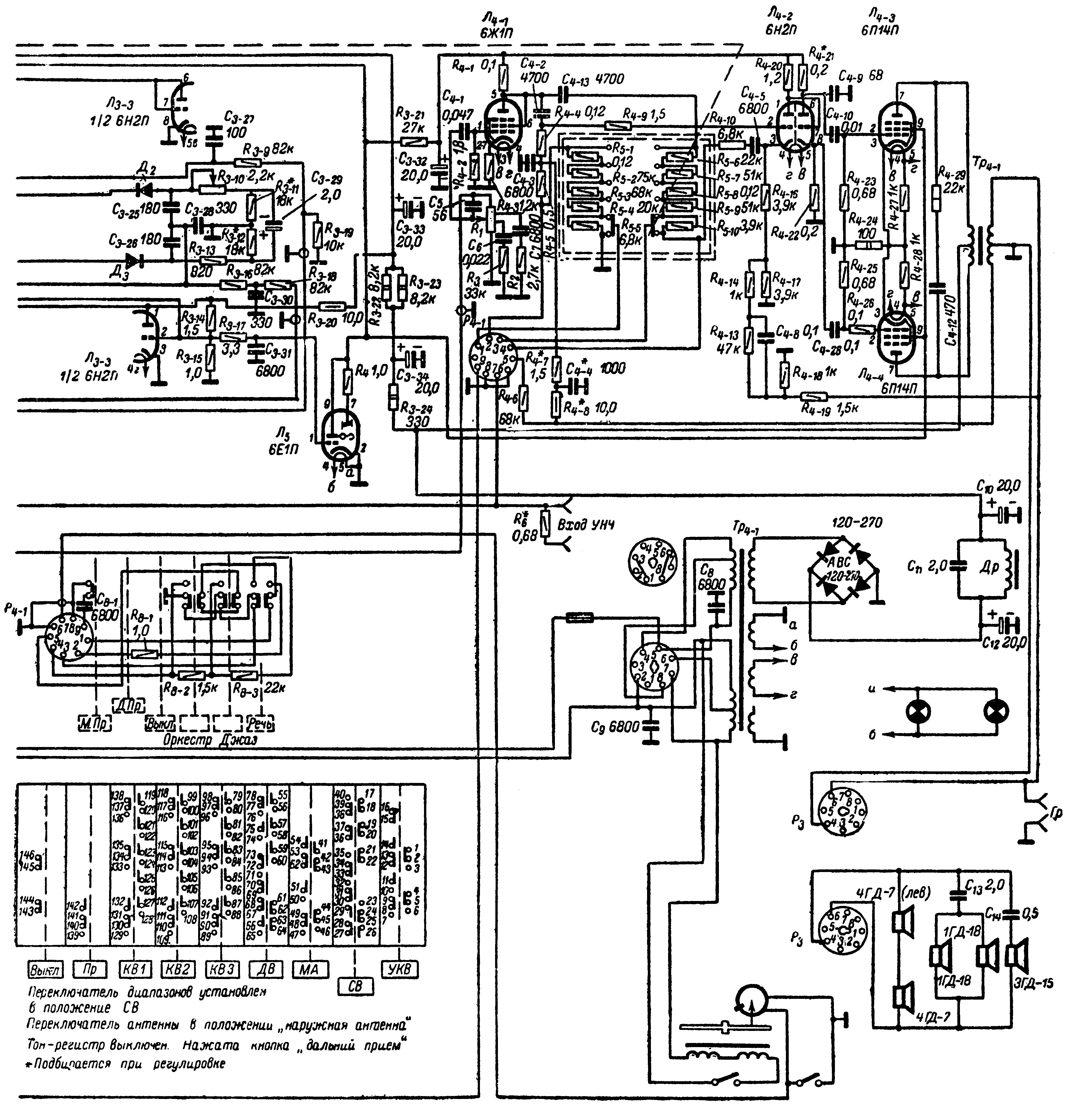

Вторая часть
Экранный вариант (150 dpi gray - 342 kb) Принтерный вариант (600 dpi b/w - 390 kb)

Схема в формате DjVu (85 kb)   О формате DjVu
