Радиоприемник "Волна"

Внешний вид радиоприемника 'Волна' (дерево)

Приемник "Волна" трехламповый и предназначен для приема вещательных радиостанций в диапазонах длинных и средних волн. Внешний вид радиоприемника 'Волна' (пластмасса)

Приемник выпускался в двух вариантах по внешнему оформлению: в футляре из дерева (рисунок слева) и футляре из пластмассы (рисунок справа).

Выключатель питания и переключатель рода работы клавишные.

Габариты приемника в деревянном футляре 320х245х170 мм, в пластмассовом 270х215х145 мм, вес 4,2 кг.


Приемник имеет следующие каскады:

1. Преобразователь частоты на лампе 6И1П.

2. УПЧ и предварительный УНЧ на лампе 6И1П.

3. Оконечный усилитель на лампе 6П14П.

В качестве детектора сигнала и АРУ использован полупроводниковый диод типа ДГ-Ц4 (Д2Д).

Для выпрямления переменного тока применены два полупроводниковых диода тина ДГ-Ц26 (Д7Е).


Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-408 кГц (2000 - 735 м);

2. Средние волны - СВ: 525 - 1605 МГц (571 - 187 м).

Промежуточная частота - 465 кГц.


Основные технические данные


Чувствительность на обоих диапазонах не хуже 400 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 18 дБ.

Выходная мощность 0,5 Вт.


Питание


Питается радиоприемник от сети переменного тока напряжением 220 и 127 В, потребляемая мощность - 30 Вт.


Электрическая схема


В качестве преобразователя частоты применен триод-гептод типа 6И1П, причем в гетеродине для создания положительной обратной связи используется падение напряжения высокой частоты на конденсаторе С13, включенном последовательно в контур.

Для усиления по промежуточной частоте используется гептодная часть второй лампы 6И1П, которая в этом случае работает как пентод, так как третья сетка заземлена. Триодная часть этой же лампы работает в качестве предварительного усилителя низкой частоты.

Для детектирования сигнала АРУ используется германиевый диод типа ДГ-Ц4, включенный по обычной схеме.

В усилителе низкой частоты применена отрицательная обратная связь со вторичной обмотки выходного трансформатора в цепь сетки предварительного усилителя (триода 6И1П).

Выпрямитель работает по схеме однополупериодного выпрямления на двух полупроводниковых диодах типа ДГ-Ц26, соединенных последовательно. Каждый из диодов зашунтирован резистором 120 кОм для предохранения от перенапряжений, которые могут возникнуть при обратной полуволне выпрямленного тока вследствие разницы в сопротивлениях диодов.


Детали


Высокочастотные катушки. Все катушки намотаны проводом ПЭВ-1 0,1. Данные высокочастотных катушек могут быть приведены по дополнительному запросу.

Выходной трансформатор. Первичная обмотка содержит 500+2500 витков провода ПЭЛ 0,12 (сопротивление 460 Ом), а вторичная - 62 витка провода ПЭЛ 0,59 (сопротивление 0,47 Ом).

Трансформатор питания. Сетевая обмотка: секция между выводами 1-2 имеет 750 витков провода ПЭЛ 0,31 (сопротивление 20 Ом): между выводами 2-3 120 витков провода ПЭЛ 0,31 (сопротивление 3 Ом); между выводами 3-4 630 витков провода ПЭЛ 0,29 (сопротивление 34 Ом). Экранирующая обмотка - один слой провода ПЭЛ 0,29. Повышающая обмотка содержит 1100 витков провода ПЭЛ 0,29 (сопротивление 54 Ом). Обмотка накала ламп 22+25 витков провода ПЭЛ 0,93.

Громкоговоритель типа 1ГД-5. Звуковая катушка содержит 32+31 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

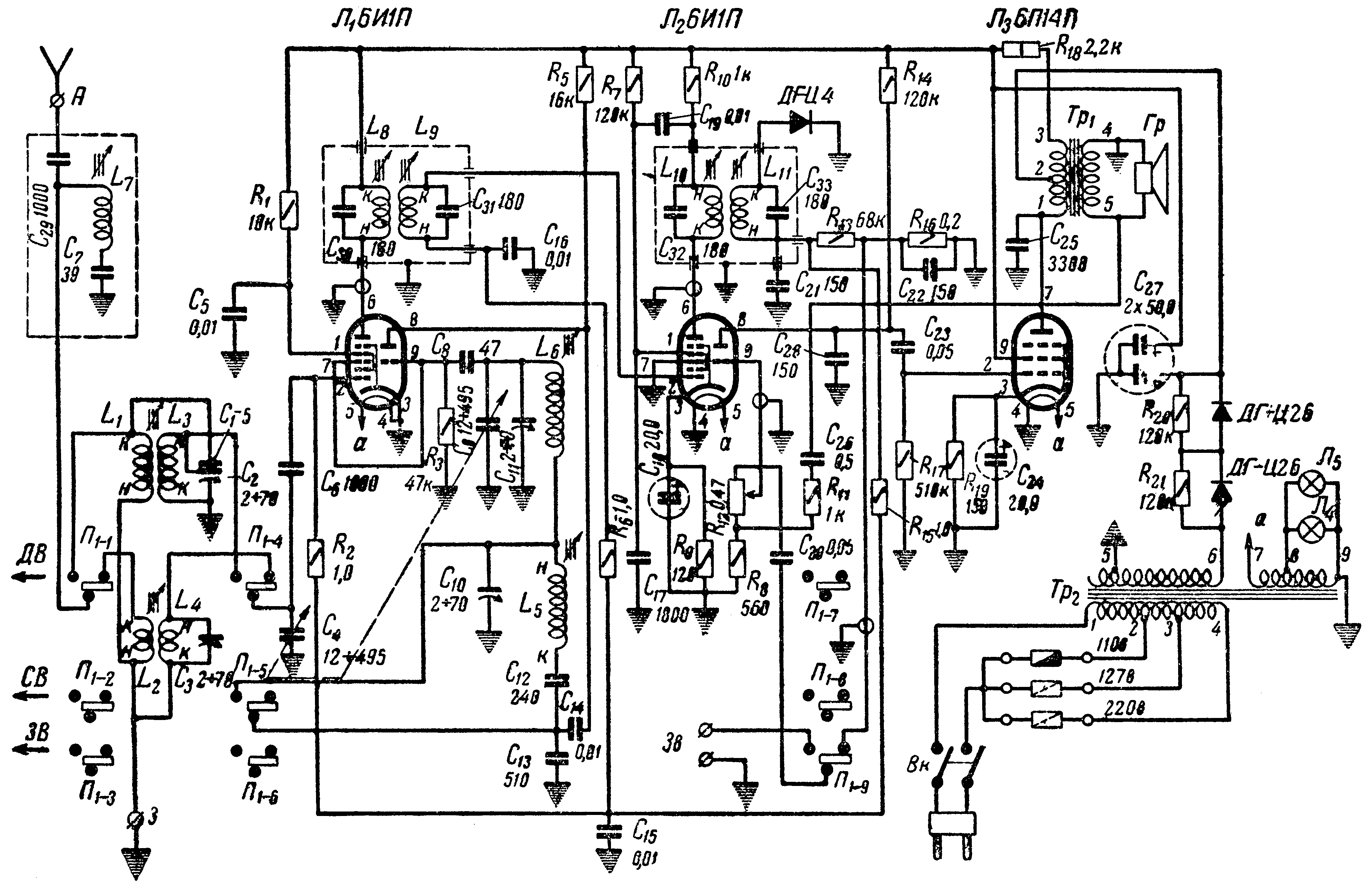

Принципиальная схема приемника "Волна"


Экранный вариант (150 dpi gray - 182 kb) Принтерный вариант (600 dpi b/w - 224 kb)

Схема в формате DjVu (56 kb)   О формате DjVu





Расположение ламп и деталей на шасси приемника "Волна"


 Расположение ламп и деталей на шасси приемника 'Волна'
