Радиола "Минск Р-7"

Внешний вид радиолы 'Минск Р-7'

Семиламповая радиола "Минск-Р-7" построена на основе радиоприемника "Минск", схема которого подверглась при этом некоторым изменениям.

В первых выпусках радиол имелся отдельный переключатель рода работ, установленный на верхней панели. В дальнейшем радиола подверглась модернизации. Переход на воспроизведение грамзаписи в модернизированной радиоле производится переключателем диапазонов, в котором для этой цели введено пятое положение. Включение электродвигателя производится автостопом.


Приемник имеет следующие каскады:

1. Преобразователь частоты на лампе - 6А7.

2. Усилитель промежуточной частоты на лампе - 6К7.

3. Детектор сигнала и АРУ на лампе - 6Х6С.

4. Предварительный УНЧ на лампе - 6Ж7.

5. Оконечный усилитель на лампе - 6П6С.

5. Оптический индикатор настройки на лампе - 6Е5С.

6. Выпрямитель на лампе - 5Ц4С.


Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-410 кГц (2000 - 732 м);

2. Средние волны - СВ: 520 - 1600 кГц (577 - 200 м);

3. Короткие волны - КВ-1: 4,3 - 12,2 МГц (69,76 - 24,59 м).

4. Короткие волны - КВ-2: 14,87 - 15,44 МГц (20,7 - 19,43 м).

Промежуточная частота тракта 465 кГц.


Основные технические данные


Чувствительность во всех диапазонах не хуже 150 мкВ.

Избирательность. Ослабление чувствительности на средних и длинных волнах при расстройке на +-10 кГц не менее 26 дБ.

Ослабление сигнала по зеркальному каналу более 30 дБ на длинных и средних волнах и более 12 дБ на коротких.

Частотная характеристика: полоса пропускания всего тракта приемника обеспечивает воспроизведение частот 80 - 4500 Гц.

АРУ обеспечивает изменение напряжения на выходе приемника не более чем на 8 дБ при изменении напряжения на входе на 26 дБ.

Выходная мощность 2 Вт при коэффициенте нелинейных искажений не более 7%.


Питание


Питается радиоприемник от сети переменного тока напряжением 110, 220 и 127 В. Потребляемая мощность 85 Вт при проигрывании грампластинок и 66 Вт при приеме радиостанций.


Электрическая схема


1. Входная часть приемника, преобразователь и усилитель промежуточной частоты повторяют соответствующие элементы схемы приемника "Минск".

2. В растянутом 19-метровом диапазоне с целью получения наибольшего усиления начальное смещение и напряжение АРУ не подаются на приемную сетку лампы 6А7. Цепь отрицательной обратной связи в оконечном каскаде используется одновременно и для регулирования тембра. Для этой цели служат конденсаторы С35 и С26, переключаемые одновременно с катушкой Z15 первого фильтра промежуточной частоты. Переключатель, посредством которого осуществляется регулирование полосы пропускания и формы частотной характеристики, обеспечивает в первом положении снижение усиления в области верхних звуковых частот и одновременно с этим подъем нижних частот, во втором положении - только подъем нижних звуковых частот, а в третьем и четвертом положениях - равномерное усиление в области всех воспроизводимых частот. В четвертом положения одновременно происходит расширение полосы пропускания по промежуточной частоте. В проигрывателе звукосниматель подключается к регулятору громкости через фильтр C40C41C43R6R7, 4 срезающий шум иглы. Одновременно с этим разрывается цепь питания экранирующих сеток ламп 6А7 и 6К7, т.е. выключается высокочастотная часть радиолы.

Электродвигатель подключен к сетевой обмотке силового трансформатора так, что к нему всегда подводится напряжение 220 В.


Детали


Данные катушек могут быть высланы по дополнительному запросу.

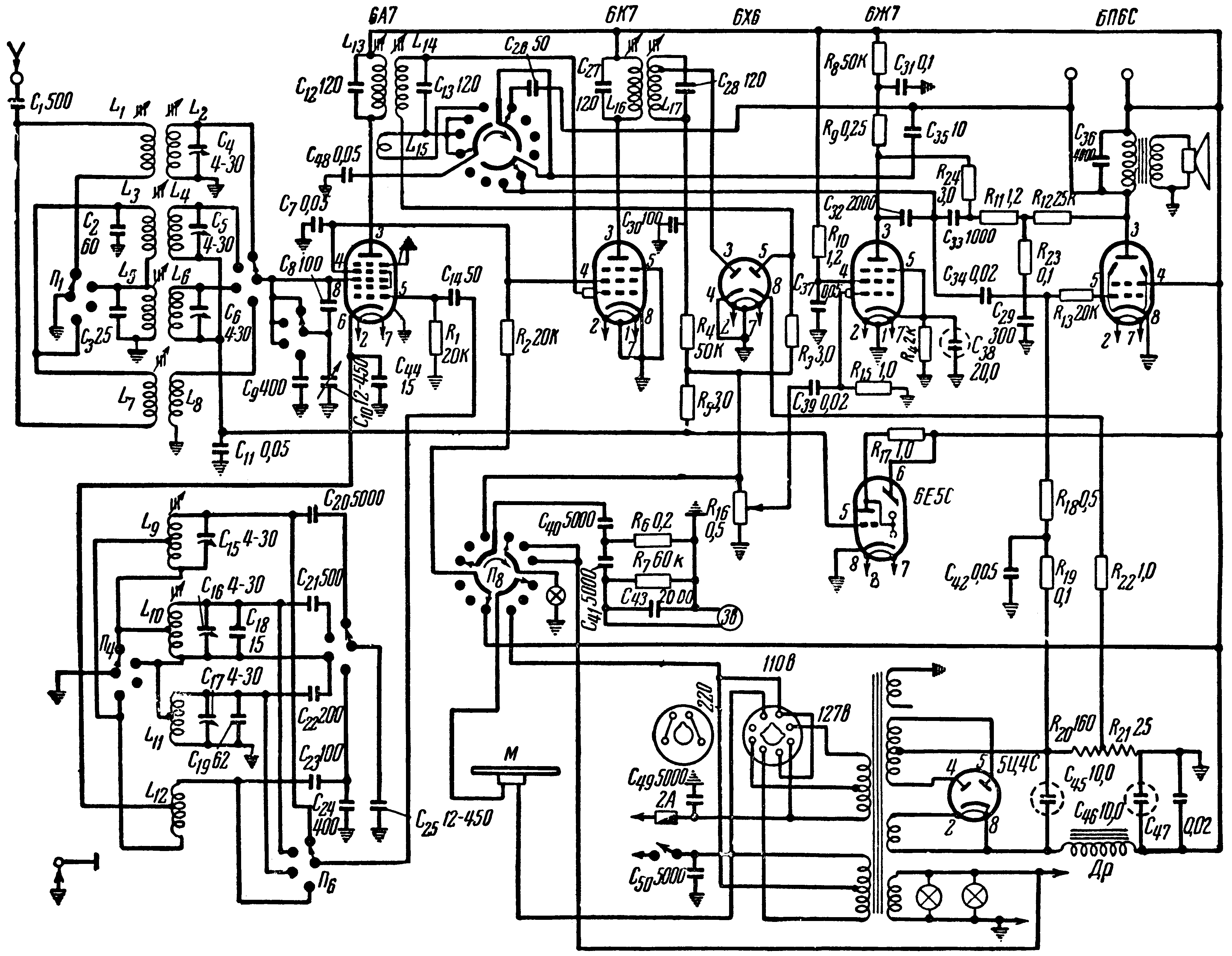

Принципиальная схема радиолы "Минск Р-7"


Экранный вариант (150 dpi gray - 242 kb) Принтерный вариант (600 dpi b/w - 284 kb)

Схема в формате DjVu (58 kb)   О формате DjVu

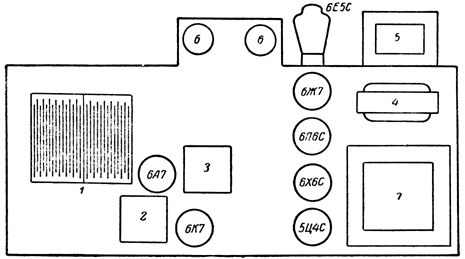

Расположение ламп и деталей на шасси радиолы "Минск Р-7"


 Расположение ламп и деталей на шасси радиолы 'Минск Р-7'


1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ; 3 - 2-й ФПЧ; 4 - выходной трансформатор; 5 - дроссель фильтра; 6 - электролитические конденсаторы; 7 - силовой трансформатор.
