Радиоприемник "Пионер"

Внешний вид радиоприемника 'Пионер'

Радиоприемник "Пионер" позволяет производить прием радиовещательных станций, работающих на диапазонах длинных, средних и коротких волн.

Предусмотрена возможность включения звукоснимателя.

Выходная мощность приемника 2 Вт. Диапазон принимаемых волн от 16 до 2000 м.

Большая прямоугольная шкала имеет торцевое освещение от двух лампочек. В нижней части шкалы имеется окошечко, в котором при повороте ручки переключателя диапазонов появляются надписи, указывающие, какой из диапазонов включен. Динамический громкоговоритель с постоянным магнитом укреплен на передней стенке ящика рядом с шасси приемника.

Выходной трансформатор укреплен на передней стенке шасси.

Ручки управления расположены на передней стенке шасси. Ручка слева служит регулятором громкости н выключателем сети, а сдвоенная ручка справа - для настройки приемника (большая внешняя) и для переключения диапазонов (малая внутренняя).

На задней стенке шасси размещаются гнезда для подключения антенны и заземления, включения добавочного громкоговорителя и звукоснимателя. В дне ящика имеется вырез, закрытый фанерной крышкой. При необходимости осмотра и проверки монтажа под шасси можно открыть эту крышку и, не вынимая шасси, произвести осмотр или несложный ремонт.


Приемник имеет следующие каскады:

1. Преобразователь на лампе 6А8.

2. Усилитель промежуточной частоты на лампе 6К7.

3. Детектор, АРУ и предварительный усилитель низкой частоты на лампе 6Г7.

4. Оконечный усилитель на лампе 6Ф6С.

5. Оптический указатель настройки на лампе 6Е5С.

6. Выпрямитель на лампе 5Ц4С.


Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150-430 кГц (2000 - 700 м);

2. Средние волны - СВ: 520 - 1400 кГц (577 - 215 м);

3. Короткие волны - КВ: 6,0 - 18,0 МГц (50 - 16,6 м).

Промежуточная частота 468 кГц.


Основные технические данные


Чувствительность. Чувствительность приемника на диапазоне длинных и средних волн не хуже 100 мкВ.

Избирательность. Ослабление чувствительности на длинных (250 кГц) и средних (1000 кГц) волнах при расстройке на +-10 кГц не менее 26 дБ (20 раз). Ослабление сигнала на тех же волнах по зеркальному каналу не менее 40 дБ (100 раз).

Выходная мощность приемника составляет 2 Вт.


Питание


Приемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность 60 Вт.


Электрическая схема


Входная часть. Входная часть приемника представляет собой контур высокой частоты, связанный индуктивно с антенной. Контур состоит из конденсатора переменной емкости С6 и соответствующих катушек, отдельных для каждого диапазона.

Преобразователь частоты. Для преобразования частоты используется лампа 6А8, в цепь приемной (четвертой) сетки которой включен входной контур.

Первые две сетки вместе с соответствующими контурами образуют гетеродинную часть схемы.

Контур гетеродина, включенный в цепь первой сетки лампы 6А8, состоит из конденсатора переменной емкости С7 и катушек L8 - на коротких, L9 - на средних и L10 - на длинных волнах. Параллельно катушкам L9 и L10 подключаются постоянные конденсаторы С8 и С43 и подстроечные конденсаторы С9 и С10. Сопрягающим конденсатором на диапазоне длинных волн является конденсатор С21, на диапазоне средних волн - С20 и на диапазоне коротких волн - С19.

Для обратной связи в гетеродине на коротких волнах используется катушка L7, а на длинных и средних волнах - часть витков сеточных катушек.

В анодную цепь лампы 6А8 включен контур L11C13, настроенный на промежуточную частоту 468 кГц и образующий первичную цепь первого фильтра промежуточной частоты.

Усилитель промежуточной частоты. Усиление промежуточной частоты осуществляется с помощью лампы 6К7, в цепь сетки которой включен контур L12C16, представляющий собой вторичную цепь первого фильтра промежуточной частоты. В этом фильтре предусмотрена возможность изменения связи между контурами, а вместе с тем и изменения полосы пропускания.

В анодной цепи лампы находится контур L14C17, представляющий собой первичную цепь второго фильтра промежуточной частоты. В этом фильтре также имеется возможность изменения полосы пропускания.

Регулировка полосы пропускаемых частот производится переключателями П5, П6, П7.

Переключатели П5, П6 и П7 расположены на одной оси и позволяют регулировать полосу пропускаемых частот по промежуточной частоте (П5 и П6), а также включать и выключать регулятор тембра (П7).

Переключатели имеют следующие четыре положения:

1. Узкая полоса пропускаемых частот - регулятор тембра включен.

2. Узкая полоса пропускаемых частот - регулятор тембра выключен.

3. Средняя полоса пропускаемых частот - регулятор тембра выключен.

4. Широкая полоса пропускаемых частот - регулятор тембра выключен.

В положении третьем (средняя полоса) переключатель П5 включает последовательно с конденсатором С16 первого фильтра промежуточной частоты катушку L13 (два витка, намотанные на катушку L11). Благодаря этому расширяется полоса пропускания первого фильтра промежуточной частоты.

В положении четвертом схема контуров первого фильтра остается без изменения, а во втором фильтре промежуточной частоты переключатель П6 включает последовательно с конденсатором С18 катушку L16. Благодаря этому расширяется полоса пропускания второго фильтра.

Детектор, АРУ и предварительный усилитель низкой частоты. Вторичный контур L15C18 второго фильтра промежуточной частоты связан с детектором, роль которого выполняет один из диодов лампы 6Г7.

Второй диод лампы 6Г7, являющийся источником АРУ, получает питание непосредственно с анода лампы 6К7 через конденсатор С40.

Напряжение звуковой частоты с нагрузки детектора (сопротивления R9) через переходной конденсатор С29 и развязывающее сопротивление R16 подается на сетку лампы 6Г7, триодная часть которой выполняет функции предварительного усилителя низкой частоты.

Анодной нагрузкой для лампы 6Г7 служит сопротивление R14. В той же цепи находится развязывающий фильтр, состоящий из сопротивления R13 и конденсатора С26.

При использовании приемника для воспроизведения граммзаписи звукосниматель присоединяется параллельно сопротивлению потенциометра R9, с движка которого напряжение звуковой частоты подается далее на сетку 6Г7.

Оконечный усилитель. В оконечном усилителе приемника используется лампа 6Ф6С. Напряжение на ее управляющую сетку подается через переходной конденсатор C31 с анодной нагрузки (сопротивления R14) предыдущего каскада. В анодной цепи лампы 6Ф6С находится выходной трансформатор, вторичная обмотка которого нагружена на звуковую катушку динамического громкоговорителя.

Для повышения качества звучания в приемнике применена отрицательная обратная связь, осуществляемая за счет подачи напряжения со вторичной обмотки выходного трансформатора в цепь катода лампы 6Г7.

Выпрямитель. Выпрямитель работает по двухтактной схеме с кенотроном 5Ц4С. Схема фильтра состоит из сопротивления R23, двух электролитических конденсаторов С37 и C38 и бумажного конденсатора С35. Для подачи смещения на сетки ламп используется делитель напряжения, состоящий из проволочных сопротивлений R21 и R22. Напряжение на анод лампы 6Ф6С подается с первого конденсатора фильтра С37.


Детали


Выходной трансформатор. Первичная обмотка трансформатора имеет 3500 витков провода ПЭ 0,14, а вторичная - 78 витков провода ПЭ 0,77.

Силовой трансформатор. Переключение сетевой обмотки трансформатора с одного напряжения на другое осуществляется путем перестановки предохранителя из одной пары контактов в другую. Данные обмоток трансформатора: сетевая обмотка на 110 В состоит из 441 витка провода ПЭ 0,4. Для напряжения 127 В к этой обмотке добавляется 69 витков провода ПЭ 0,4 и для 220 В - 376 витков провода ПЭ 0,3. Повышающая обмотка имеет 2х1250 витков провода ПЭ 0,14. Обмотка накала ламп состоит из 29 витков провода ПЭ 1,0. Обмотка накала кенотрона содержит 23 витка провода ПЭ 1,0. Кроме того, трансформатор имеет экранную обмотку, состоящую из одного слоя провода ПЭ 0,12.

Электродинамический громкоговоритель. Мощность громкоговорителя 3 Вт. Сопротивление его звуковой катушки 3 Ом.

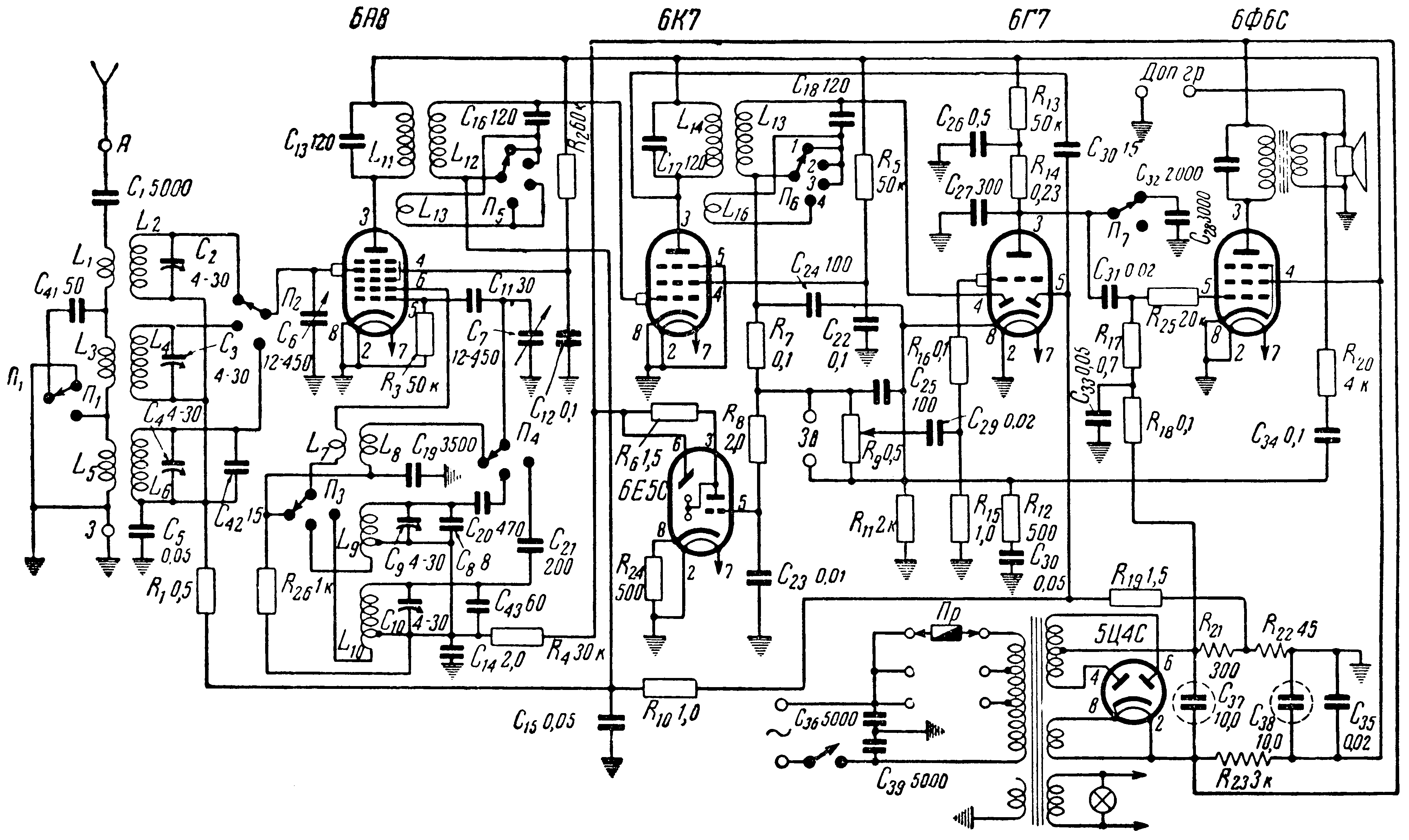

Принципиальная схема приемника "Пионер"


Экранный вариант (150 dpi gray - 169 kb) Принтерный вариант (600 dpi b/w - 205 kb)

Схема в формате DjVu (46 kb)   О формате DjVu

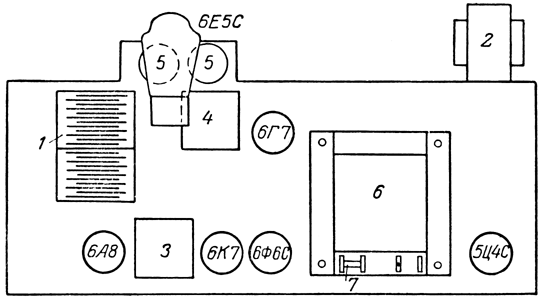

Расположение ламп и деталей на шасси приемника "Пионер"


 Расположение ламп и деталей на шасси приемника 'Пионер'


1 - конденсаторы переменной емкости; 2 - выходной трансформатор; 3 - 1-й ФПЧ; 4 - 2-й ФПЧ; 5 - электролитические конденсаторы; 6 - силовой трансформатор; 7 - предохранитель.
