Радиоприемник "Восток" ("7Н-27") (модификация 2)

Внешний вид радиоприемника 'Восток'

Второй вариант (более поздний выпуск) приемника "Восток" ("7Н-27") отличается от первого тем, что у него на выходе стоит одна лампа 6П3С. В остальном оба типа приемника почти идентичны - изменения в схеме имеются только в выходном каскаде, который работает на одной лучевой лампе 6ПЗС вместо двух ламп 6Ф6С, включенных по двухтактной схеме в первых выпусках.

В конструктивном отношении приемник "7Н-27" позднейшего выпуска очень мало отличается от первого варианта. Все отличие заключается в том, что колодка переключения напряжений питающей сети и предохранитель, установленные на силовом трансформаторе в первом варианте, во втором варианте вынесены на заднюю стенку шасси, что облегчает доступ к ним. Кроме того, колодка включения динамика перенесена на место освободившейся панельки одной из ламп выходного каскада.

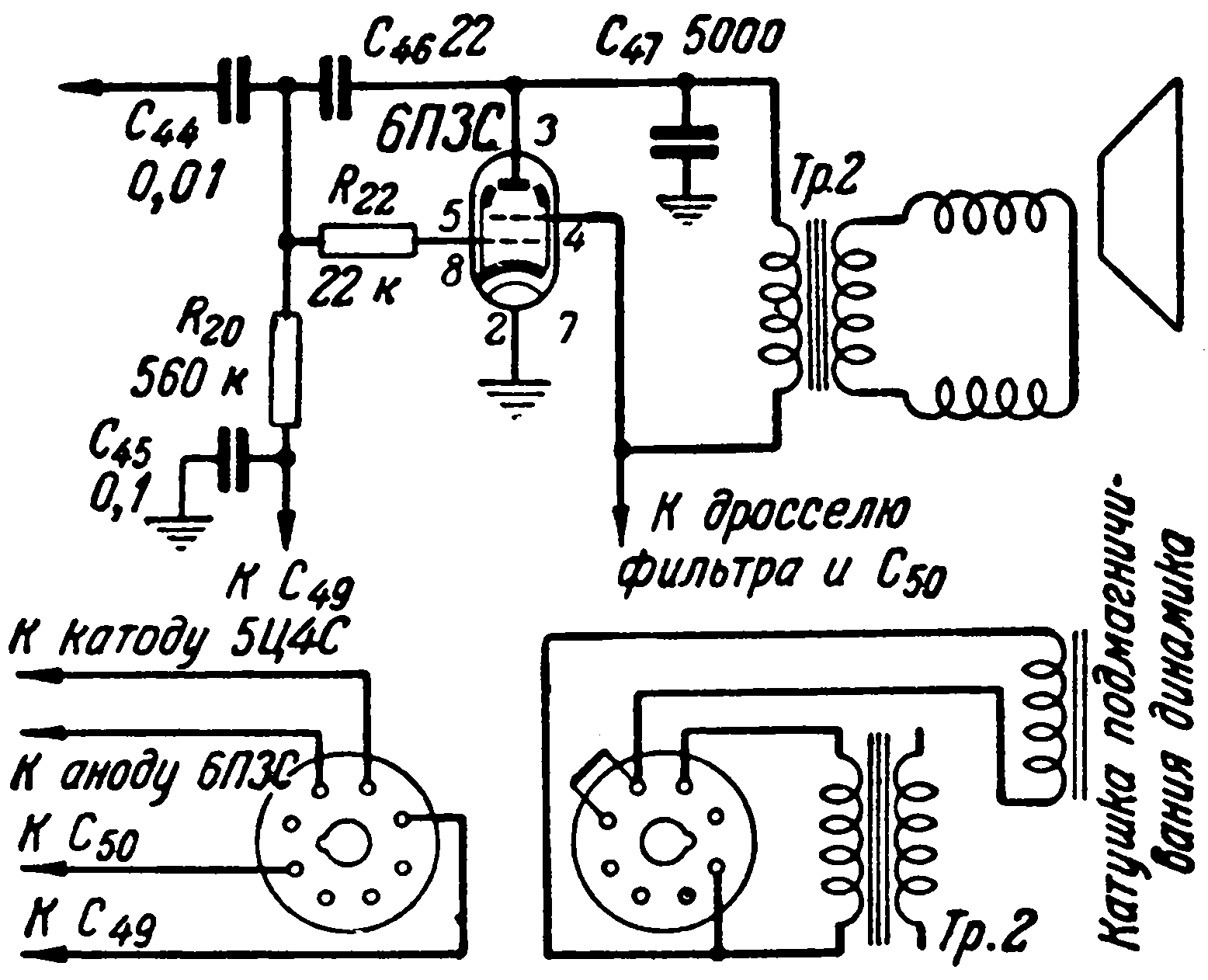

Видоизмененная схема выходного каскада второго варианта приемника "Восток" ("7Н-27")


Экранный вариант (150 dpi gray - 38 kb) Принтерный вариант (600 dpi b/w - 45 kb)

Схема в формате DjVu (12 kb)   О формате DjVu
