Радиоприемник "СИ-235"

Внешний вид радиоприемника 'СИ-235'

"СИ-235" является дешевым приемником индивидуального пользования, предназначенным для работы в местностях, имеющих сеть переменного тока с напряжением в 110, 127 или 220 В.

В приемнике предусмотрена возможность проигрывания граммофонных пластинок звукоснимателем.

Все ручки управления приемником выведены на переднюю стенку. Ручек четыре: 1) настройка с коррекцией, 2) регулировка чувствительности на одной оси с выключателем, 3) обратная связь и 4) переключение диапазонов.

С задней стороны на шасси выведены гнезда для включения антенны, земли и звукоснимателя. Задняя стенка приемника съемная.

Приемник имеет блокировку безопасности - при снятии задней стенки разрывается цепь питания.

Все детали приемника за исключением динамика и выходного трансформатора смонтированы на металлическом шасси, вставленном в ящик.

Динамик с выходным трансформатором помещается на передней стенке ящика.


Приемник имеет следующие каскады:

1. Усилитель высокой частоты - работает на лампе СО-148.

2. Детектор - на лампе СО-124.

3. Выходной усилитель - на лампе СО-122.

4. Выпрямитель - на лампе ВО-230 или ВО-202.


Диапазон принимаемых частот:

1. Длинные волны: 150 - 420 кГц (2000 - 714 м);

2. Средние волны: 550 - 1500 кГц (545 - 200 м).


Основные технические данные


Выходная мощность: приемника 0,6 Вт на сопротивлении, эквивалентном сопротивлению динамика R= 1,6 Ом (10 Ом).

Чувствительность: приемника по э.д.с. в антенне при выходной мощности в 0,06 Вт: длинные волны - 1300-4000 мкВ при минимальной и 100-200 мкВ при максимальной обратной связи, средние волны - 400-1500 мкВ при минимальной обратной связи и 100-300 мкВ при максимальной.

Избирательность. Среднее ослабление сигнала при расстройке на +-10 кГц - 3 при минимальной обратной связи и 25-30 при максимальной.


Питание


Приемник питается от сети переменного тока с напряжением 110, 127 или 220 В. Потребляемая от сети мощность 40 Вт.


Электрическая схема


Приемник "СИ-236" имеет схему прямого усиления с обратной связью типа 1-V-1.

Первая ступень - усилитель высокой частоты - работает на лампе СО-148 (варимю). Вторая ступень - детектор на лампе СО-124. Третья ступень - выходной усилитель - на лампе СО-122. Выпрямитель - на лампе ВО-230 или ВО-202.

В цепи сетки первой лампы СО-148 усилителя высокой частоты помещается первый контур высокой частоты, составленный из катушек L2 и L4 и конденсаторов C2 и С4. В анодной цепи этой же лампы помещается второй контур, составленный из катушек L6 и L8 и конденсаторов C8 и C9.

Конденсаторы С3 и C9 - основные конденсаторы контуров, переменные с твердым диэлектриком, управляются одной общей ручкой. Конденсаторы С4 и C8 подстроечные, полупеременные.

На диапазоне длинных волн в контурах работают обе катушки L2, L4 и L6, L8; на диапазоне средних волн катушки L4 и L8 замыкаются накоротко переключателем S1-S2.

Связь первого контура с антенной индуктивно-емкостная, через катушки L1 и L3 и конденсатор С2. Контур антенны не настраивается; секция длинных волн замыкается при переходе на средневолновый диапазон. Параллельно антенным катушкам включен конденсатор С1 для получения более равномерного усиления и избирательности по диапазонам.

Регулировка усиления приемника осуществляется путем изменения смещения на сетке первой лампы (лампа СО-148 типа варимю) и одновременно изменением величины сигнала, подаваемого на первый контур с потенциометра R1. Достигается это тем, что смещение на лампе СО-148 создается за счет падения напряжения в цепи катода на постоянном сопротивлении R2 и на нижней части переменного сопротивления R1, при этом потенциометр R1, одновременно служит и регулятором входного сигнала. Такая схема дает возможность регулировать усиление в больших пределах.

Питание первой ступени осуществляется по параллельной схеме; в анодной цепи лампы стоит дроссель L5, а контур включен через переходной конденсатор С7.

Детекторная ступень работает на лампе СО-124. Второй контур связан с сеткой детекторной лампы через гридлик С12-R10; детектирование сеточное. В анодную цепь лампы включено сопротивление нагрузки R9.

Токи высокой частоты частично отфильтровываются на землю через конденсатор C16 и частично используются для подачи напряжения обратной связи на второй контур. Цепь обратной связи состоит из разделительного конденсатора С11 (отделяющего постоянное напряжение), катушек L7 и L9, индуктивно связанных с катушками Д6 и L8, и переменного конденсатора С10, служащего для регулировки величины обратной связи.

Выходная ступень работает на лампе С0-122. Напряжение звуковой частоты подается на сетку оконечной лампы через переходной конденсатор С17 и через комбинацию из сопротивления R12 и емкости С18, служащей для коррекции частотной характеристики, срезающей высокие тона.

В аноде лампы находится выходной трансформатор T1, нагруженный на низкоомный динамик.

Выпрямитель - однополупериодный, работает на кенотроне ВО-230.

Фильтр выпрямителя состоит из первого конденсатора С21 дросселя L10 и второго конденсатора С20.

Обмотка подмагничивания динамика включена параллельно первому конденсатору фильтра.

Анодные цепи оконечной и первой лампы включены непосредственно за дросселем фильтра. В экранных цепях всех ламп и в аноде детекторной лампы стоят фильтры, составленные из сопротивлений и емкостей.

Смещение на выходную лампу подается через сопротивление утечки R11 с делителя R14 R15, стоящего в общей цепи выпрямителя.

При работе от звукоснимателя на лампу СО-124 также подается смещение от общего делителя R14 R15, но не непосредственно, а через фильтр, состоящий из сопротивления R5 и емкости С13.

В первичной цепи силового трансформатора имеются выключатель S3 и блокировка безопасности S4, разрываемая винтом, находящимся сзади на шасси в нижнем левом углу.

В некоторых более поздних экземплярах приемника СИ-235 было произведено изменение схемы выпрямительной части: дроссель L10 изъят, а катушка подмагничивания динамика включена в качестве дросселя фильтра.


Детали


Высокочастотные катушки. В приемнике две отдельных катушки: первого контура с антенной катушкой и второго контура с катушкой обратной связи. Конструкция каркасов контурных катушек и расположение обмоток показаны на рисунке.

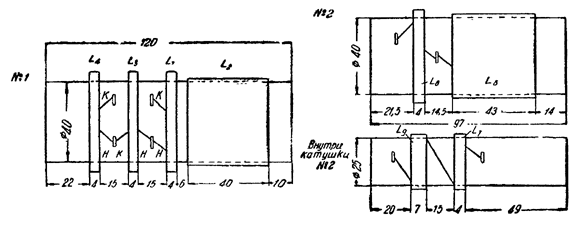

Конструкция каркасов катушек приемника
Конструкция каркасов катушек приемника: No 1 - первого контура с антенной катушкой, No 2 - второго контура с катушкой обратной связи.

Выходной трансформатор. Железо Ш-образной формы, сечение сердечника 1,5 см2. Обмотка: первичная - 8250 витков из провода ПЭ 0,1, вторичная - 100 витков из провода ПЭ 1,0.

Силовой трансформатор. Железо П-образной формы, сечение сердечника 6,5 см2. Схема намотки, провод, число витков, электрические данные схема включения первичной обмотки на разные напряжения показаны на рисунке. Номинальная мощность трансформатора 38 Вт.

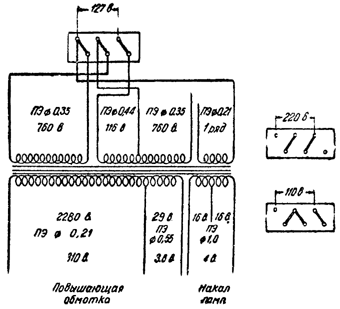

Схема трансформатора питания приемника
Схема трансформатора питания приемника

Дроссель фильтра выпрямителя. Железо Ш-образной формы. Толщина пакета 15 мм (или сечение железа 1,5 см2). Намотка - 12600 витков из провода ПЭ 0,12.

Блок конденсаторов. В приемнике СИ-235 несколько бумажных конденсаторов объединены механически в один общий блок, от которого идут выводы только от тех точек, которые должны быть присоединены к схеме. В этот блок входят шесть конденсаторов: оба конденсатора фильтра выпрямителя С20 и С21 и конденсаторы фильтров целей питания С19, С15, С14 и С13. Схема соединений конденсаторов показана на рисунке.

Схема блока постоянных конденсаторов приемника
Схема блока постоянных конденсаторов приемника

Динамический громкоговоритель: катушка подмагничивания динамиков первых и последних выпусков имеет разные данные.

Старые типы динамиков ДИ-155 имеют следующие данные: катушка подмагничивания 37500 витков из провода ПЭ 0,1; сопротивление обмотки 10000 Ом; ток подмагничивания 23 мА. Звуковая катушка динамика намотана из провода ПЭ 0,25 и имеет 49 витков; сопротивление катушки 1,5 Ома.

Динамик нового типа: катушка подмагничивания 11000 витков из провода ПЭ 0,16; сопротивление катушки 1265 Ом; ток подмагничивания 25 мА. Звуковая катушка имеет 52 витка из провода ПЭ 0,23; сопротивление 1,7 Ома.


Основные неисправности


1. Пробой конденсаторов в блоке.

2. Нарушение контактов в переключателе диапазонов.

3. Неисправность лампы выпрямителя.

4. Отсутствие контакта в винте блокировки безопасности.

5. Неисправный регулятор громкости.

6. Выключатель сети не дает контакта.


Режим ламп приемника


Тип лампы
Напряжение в вольтах
Анод
Экран
Сетка
СО-148
185
40
-
СО-124
60
18
0
СО-122
170
145
-10
ВО-202
240
-
-

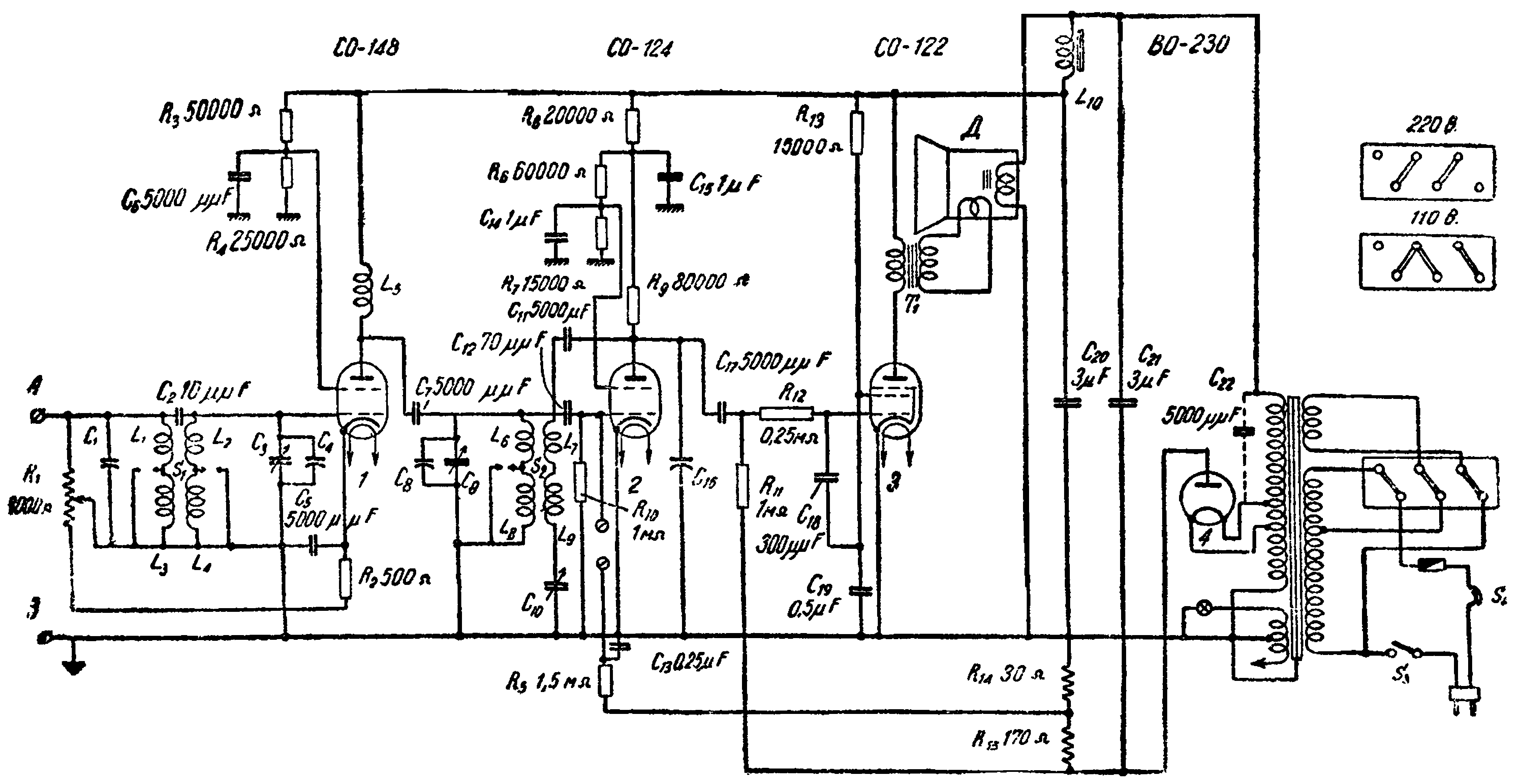

Принципиальная схема приемника "СИ-235"


Экранный вариант (150 dpi gray - 135 kb) Принтерный вариант (600 dpi b/w - 171 kb)

Схема в формате DjVu (34 kb)   О формате DjVu

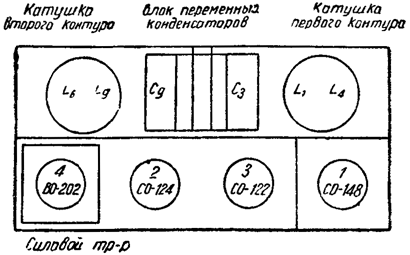

Расположение ламп и деталей на шасси приемника "СИ-235"


 Расположение ламп и деталей на шасси приемника 'СИ-235'
