Радиоприемник "РПК-10"

В отличие от аппарата "РПК-9" приемник "РПК-10" имеет внутренний динамический громкоговоритель. Одновременно с этим в схеме предусмотрена возможность использования приемника в качестве маленького узла с несколькими громкоговорителями типа "Рекорд" или "Ф-3", которые включаются в специальные гнезда. При этом внутренний громкоговоритель выключается.

Приемник "РПК-10" имеет гнезда для включения звукоснимателя; они могут быть использованы для передачи речи от угольного микрофона.

Шасси приемника "РПК-10" по сравнению с "РПК-9" имеет несколько больший размер из-за наличия в нем двухтактного выходного усилителя и выходного трансформатора. На заднюю сторону шасси выведены гнезда для включения антенны-земли, звукоснимателя, громкоговорителя и гнезда выключения первой ступени при работе от звукоснимателя.


Приемник имеет следующие каскады:

1. Первая ступень - усиление высокой частоты - работает на лампе СБ-154;

2. Вторая - детектор - на лампе УБ-152;

3. Третья - усиление звуковой частоты - на 2-х лампах СБ-155.


Диапазон принимаемых частот:

1. Длинные волны: 163 - 410 кГц (1840 - 730 м);

2. Средние волны: 475 - 1380 кГц (630 - 217 м).


Основные технические данные


Выходная неискаженная мощность - 0,25 Вт на эквиваленте громкоговорителя R = 3 Ома.

Чувствительность при Р = 0,05 Вт не ниже 400 мкВ в любых точках диапазонов.


Питание


Для питания приемника требуются: батареи анода ВД-45-12 - 2 штуки (батарея анода сухая - 1 штука) и батареи накала ВДА-400 - 2 штуки (6С-МВД - 2 штуки). Эти батареи могут заменяться аккумуляторами соответствующего напряжения и емкости.

Потребляемый приемником ток по цепям накала составляет 650 мА при напряжении 2 В; по анодным цепям - 11 мА при напряжении 160 В.


Электрическая схема


Приемник "РПК-10" по принципиальной схеме отличается от "РПК-9" только тем, что его оконечный усилитель сделан двухтактным. Это повышает выходную мощность в два с половиной раза и дает возможность снабдить приемник собственным динамическим громкоговорителем или питать несколько электромагнитных громкоговорителей, для чего выходной трансформатор имеет специальную обмотку для работы на линию. Применяемый в приемнике динамический громкоговоритель имеет постоянные магниты.


Детали


Входной трансформатор. Первичная обмотка имеет 4000 витков провода ПЭ 0,1 мм, вторичная - 2х8000 витков провода ПЭ 0,1 мм.

Выходной трансформатор. Первичная обмотка имеет 2х5000 витков провода ПЭ 0,1 мм, вторичная - 80 витков провода ПЭ 0,5 мм, линейная - 1200 витков провода ПЭ 0,2 мм.


Режим ламп приемника


Тип лампы
Напряжение в вольтах
Анод
Экран
Сетка
Накал
СБ-154
100
30
0
2
УБ-152
80
-
0
2
СБ-155
80
100
-3
2
СБ-155
80
100
-3
2

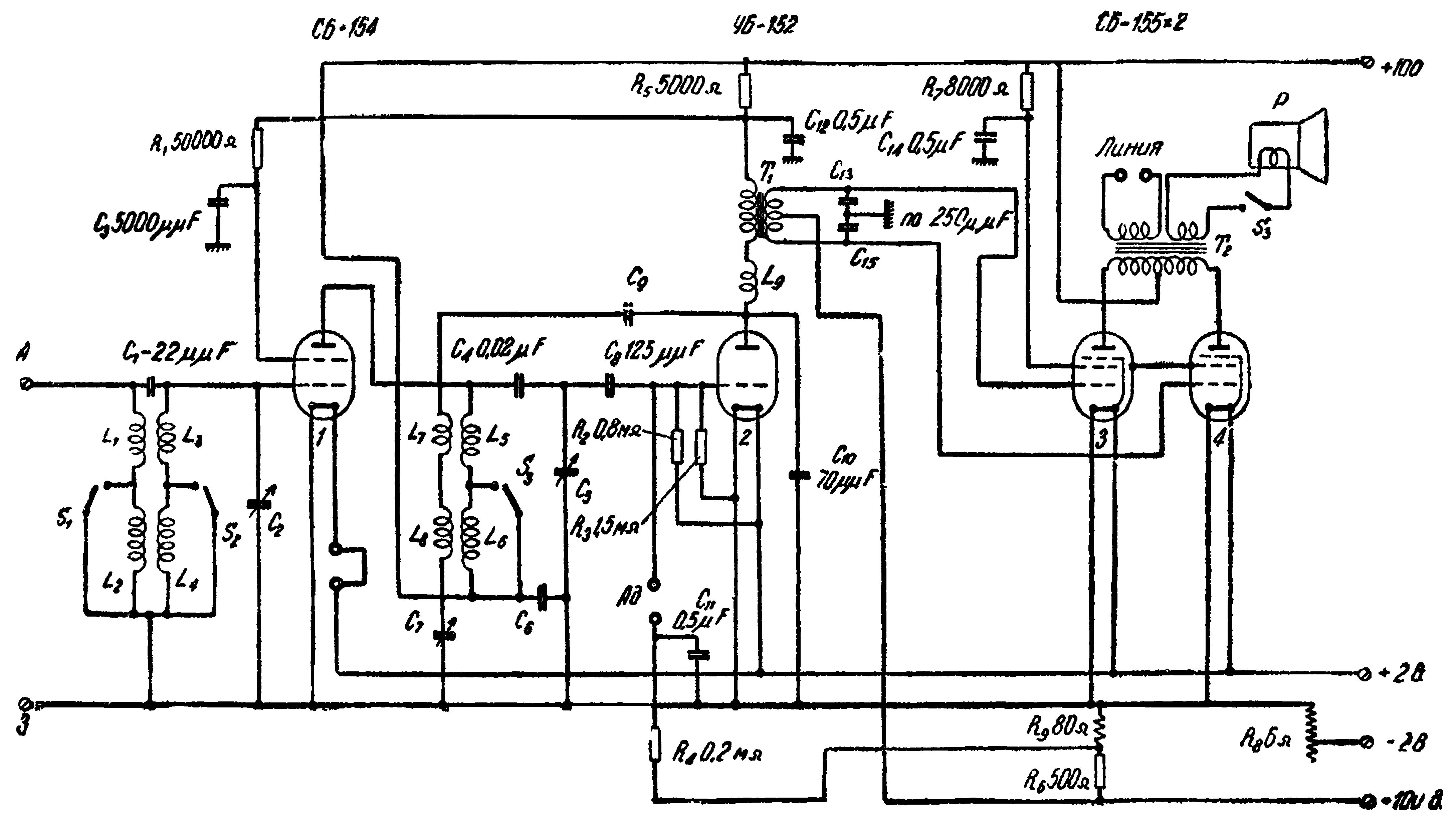

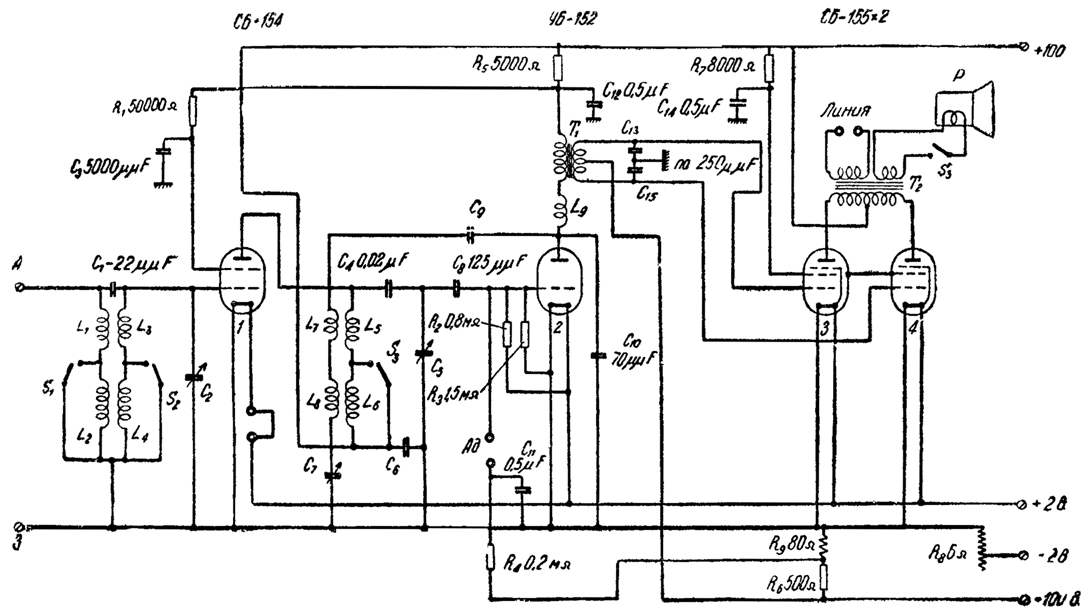

Принципиальная схема приемника "РПК-10"


Экранный вариант (150 dpi gray - 115 kb) Принтерный вариант (600 dpi b/w - 147 kb)

Схема в формате DjVu (28 kb)   О формате DjVu
