Радиоприемник "Октава"

Внешний вид радиоприемника 'Октава'

Радиоприемник "Октава" семиламповый, разработанный на лампах пальчиковой серии. На его основе выпускалась и радиола "Октава". В приемнике применены внутренняя поворотная магнитная антенна для приема радиостанций на длинных и средних волнах, диполь для приема в УКВ диапазоне и акустическая система объемного звучания, состоящая из четырех громкоговорителей.

Переключатель рода работы - клавишный.

Габариты приемника 580х400х330 мм, вес 14 кг.


Приемник имеет следующие каскады:

1. УВЧ и преобразователь частоты для диапазона УКВ на лампе 6Н3П.

2. УПЧ для диапазона УКВ и преобразователь частоты для остальных диапазонов на лампе 6И1П.

3. Комбинированный УПЧ для всех диапазонов на лампе 6К4П.

4. Комбинированный детектор на лампе 6Х2П.

5. Предварительный двухкаскадный УНЧ на лампе 6Н2П.

6. Оконечный усилитель на лампе 6П14П.

7. Оптический индикатор настройки на лампе 6Е5С.

Выпрямитель селеновый типа АВС-80-260.


Диапазон принимаемых частот:

1. Длинные и средние волны стандартные.

2. Короткие волны I: 8,85 - 12,1 МГц (33,9 - 24,8 м);

3. Короткие волны II: 3,95 - 7,5 МГц (75,9 - 40,0 м);

4. УКВ: 64,5 - 73,5 МГц (4,65 - 4,11 м).

Промежуточная частота для AM тракта 465 кГц и для ЧМ тракта 8,4 МГц.


Основные технические данные


Чувствительность в диапазоне УКВ не хуже 20 мкВ и в остальных диапазонах не хуже 200 мкВ.

Избирательность: ослабление сигнала при расстройке на +- 250 кГц в УКВ диапазоне не менее 20 дБ, а в остальных диапазонах - по нормам ГОСТ для приемников второго класса.

Частотная характеристика: полоса воспроизводимых звуковых частот лежит в пределах 80 - 10000 Гц в диапазоне УКВ и 80 - 4000 Гц в остальных диапазонах.

Выходная мощность - 2 Вт.


Питание


Напряжение питания 110, 127 и 220 В. Потребляемая мощность 60 Вт.


Электрическая схема


Для приема УКВ радиостанций использована типовая схема: отдельный блок УКВ, комбинированные УПЧ и детектор. В УКВ диапазоне гептодная часть лампы 6И1П используется в качестве дополнительного каскада усиления промежуточной частоты.

В первом ФПЧ AM тракта предусмотрена возможность изменения величины связи между контурами для регулирования полосы пропускания, причем эта регулировка объединена с регулятором тембра верхних звуковых частот.

В каскадах УНЧ применена отрицательная обратная связь. В первом каскаде предварительного усиления и оконечном каскаде она осуществляется путем исключения емкостей, блокирующих катодные резисторы. В предварительном усилителе в цепь катода второго каскада вводится, кроме того, напряжение обратной связи со вторичной обмотки выходного трансформатора Тр2 и регулировка величины обратной связи используется для регулирования тембра в области верхних звуковых частот.

Для выпрямления переменного тока использована двухполупериодная мостовая схема.


Детали


Выходные трансформаторы:

Тр2 - первичная обмотка имеет 2600 витков провода ПЭЛ 0,12 (сопротивление 430 Ом), вторичная - 90+3 витка провода ПЭЛ 0,64 (сопротивление 0,6 Ом).

Тр3 - первичная обмотка содержит 2000 витков провода ПЭЛ 0,12 (сопротивление 200 Ом), вторичная - 28 витков провода ПЭЛ 0,51 (сопротивление 0,2 Ом).

Трансформатор питания - сетевая обмотка имеет 2х(534+82) витков провода ПЭЛ 0,31, повышающая обмотка - 1230 витков провода ПЭЛ 0,2, обмотка накала ламп - 35 витков провода ПЭЛ 1,0.

Дроссели: Др1 (в цепи накала 6Х2П) имеет 30 витков провода ПЭЛ 0,8, Др2 (в цепи обратной связи) - 2900 витков провода ПЭЛ 0,12.

Громкоговорители: Гр1 и Гр2 типа 2ГД-3, звуковая катушка имеет 60 витков провода ПЭЛ 0,16 (сопротивление постоянному току 3,25 Ом); Гр3 и Гр4 типа 1ГД-9, звуковая катушка имеет 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

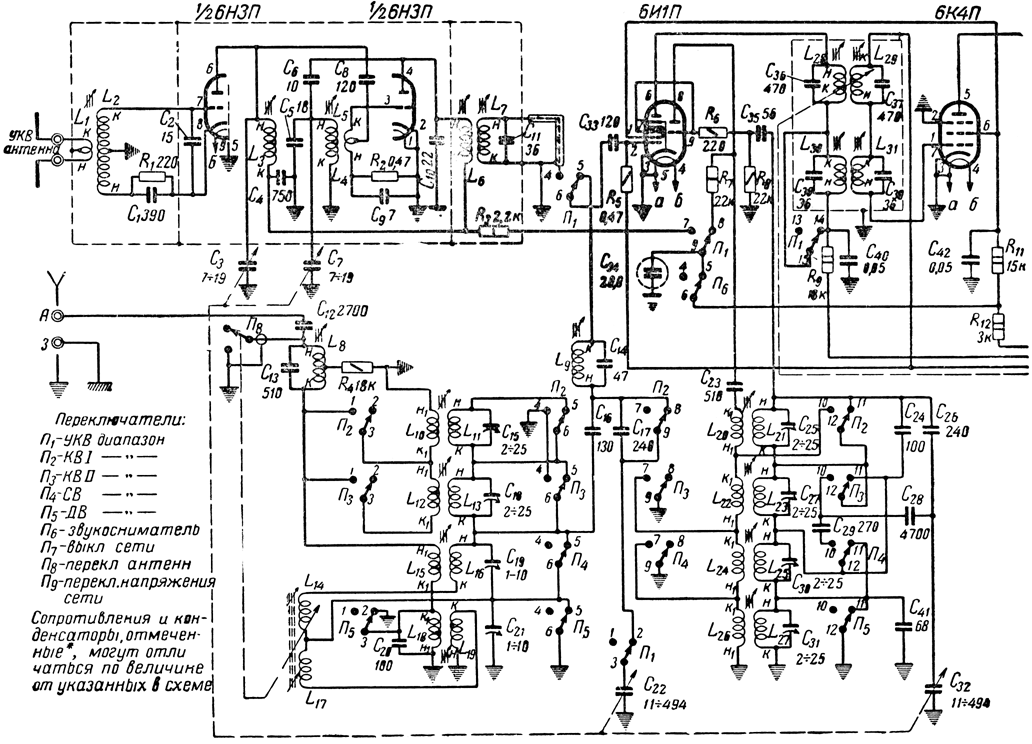

Принципиальная схема приемника "Октава"

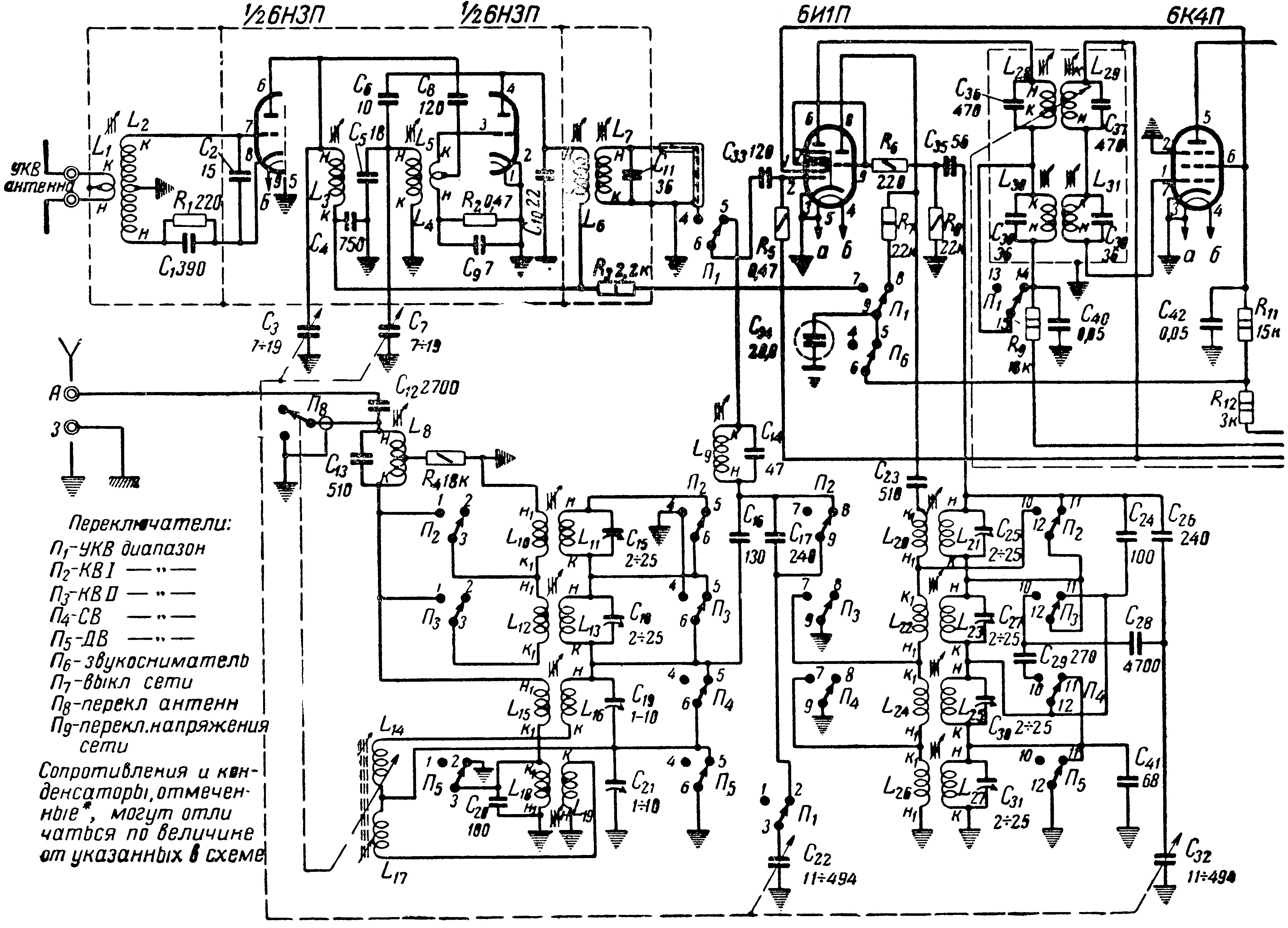

Первая часть

Экранный вариант (150 dpi gray - 226 kb) Принтерный вариант (600 dpi b/w - 262 kb)

Схема в формате DjVu (65 kb)   О формате DjVu

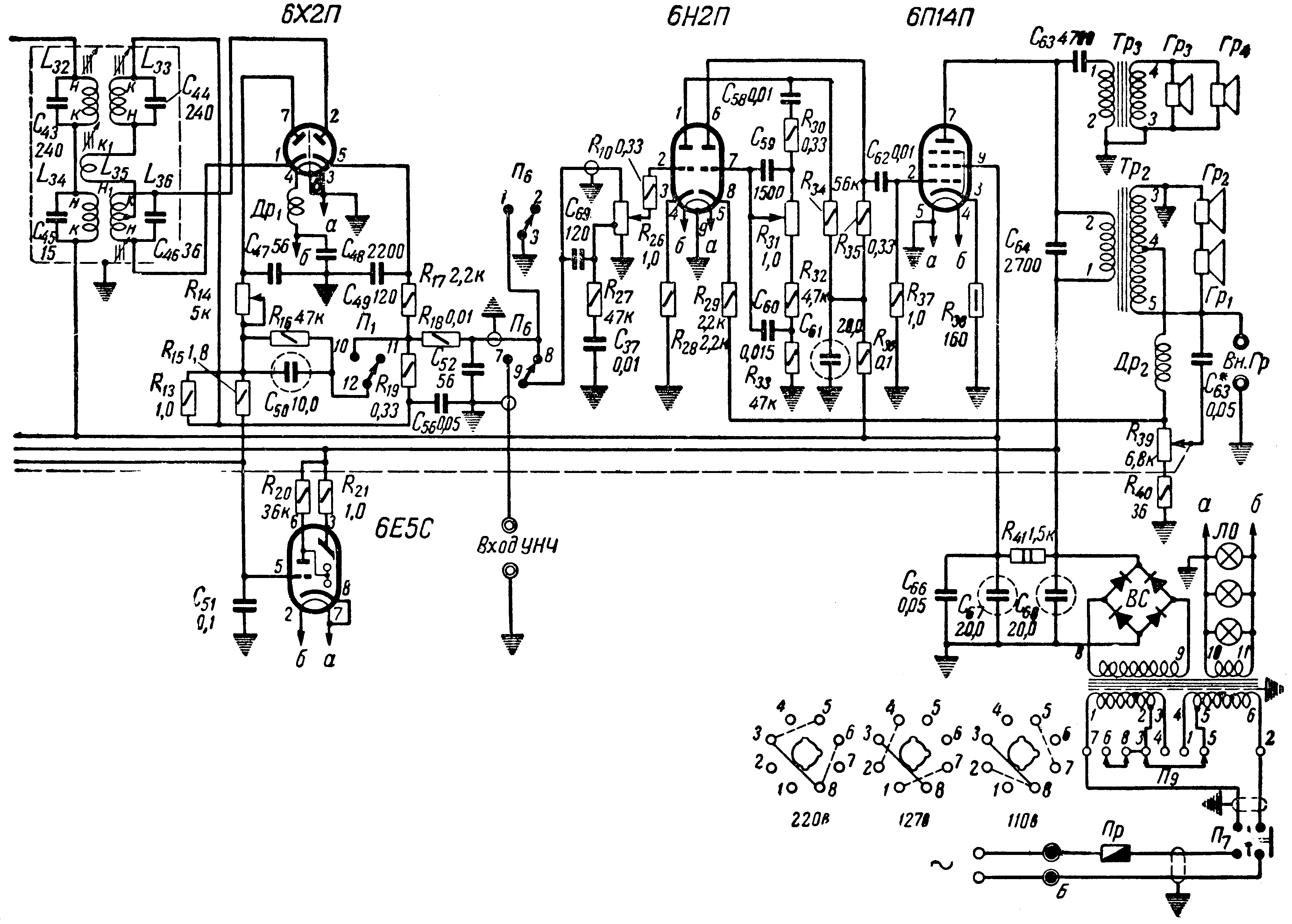

Вторая часть
Экранный вариант (150 dpi gray - 169 kb) Принтерный вариант (600 dpi b/w - 207 kb)

Схема в формате DjVu (47 kb)   О формате DjVu

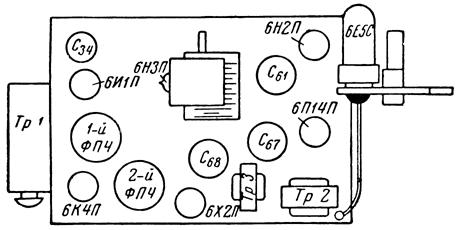

Расположение ламп и деталей на шасси приемника "Октава"


 Расположение ламп и деталей на шасси приемника 'Октава'
