Радиоприемник "Заря"

Внешний вид радиоприемника 'Заря'

Трехламповый приемник "Заря" относился к категории массовых радиоприемников и по своим техническим характеристикам соответствовал 4-му классу.

Выключатель питания и переключатель рода работы - клавишный. В качестве детектора сигнала и АРУ использован полупроводниковый диод типа ДГ-Ц4. Выпрямитель работает на двух полупроводниковых диодах типа ДГ-Ц27.

Габариты приемника 290х208х160 мм; вес 4 кг.


Приемник имеет следующие каскады:

1. Преобразователь частоты на лампе 6И1П.

2. УПЧ и предварительный УНЧ на лампе 6И1П.

3. Оконечный усилитель на лампе 6П14П.

Выпрямитель - два диода типа ДГ-Ц27.

Детектор - диод серии ДГ-Ц4.


Диапазон принимаемых частот:

1. Длинные волны - ДВ: 150 - 408 кГц (2000 - 735 м);

2. Средние волны - СВ: 525 - 1605 МГц (571 - 187 м).

Промежуточная частота - 465 кГц.


Основные технические данные


Чувствительность на обоих диапазонах не хуже 400 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 16 дБ.

Выходная мощность 0,5 Вт.


Питание


Питается радиоприемник от сети переменного тока напряжением 220 и 127 В, потребляемая мощность - 30 Вт.


Электрическая схема


В качестве преобразователя частоты применен триод-гептод типа 6И1П.

Для усиления по промежуточной частоте используется гептодная часть второй лампы 6И1П; триодная часть этой же лампы работает в качестве предварительного усилителя низкой частоты.

Для детектирования применен германиевый диод типа ДГ-Ц4.

Оконечный каскад охвачен отрицательной обратной связью.

Выпрямитель однополупериодный на двух полупроводниковых диодах типа ДГ-Ц27, соединенных последовательно. Каждый из этих диодов шунтирован сопротивлением 100 кОм для предохранения от перенапряжении, которые могут возникнуть на диодах при обратной полуволне выпрямленного тока из-за разницы в их сопротивлениях.


Детали


Выходной трансформатор. Первичная обмотка имеет 2650 витков провода ПЭЛ 0,09, а вторичная - 103 витка ПЭЛ 0,44. Пластины сердечника УШ-12; набор 18 мм.

Трансформатор питания. 1-я секция состоит из 57 витков провода ПЭЛ 0,8, 2-я - из 834 витков ПЭЛ 0,25, 3-я - из 368 витков ПЭЛ 0,20, 4-я - из 278 витков ПЭЛ 0,20. Пластины сердечника УШ-19, набор 28 мм.

Громкоговоритель типа 1ГД-9. Звуковая катушка содержит 32+31 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

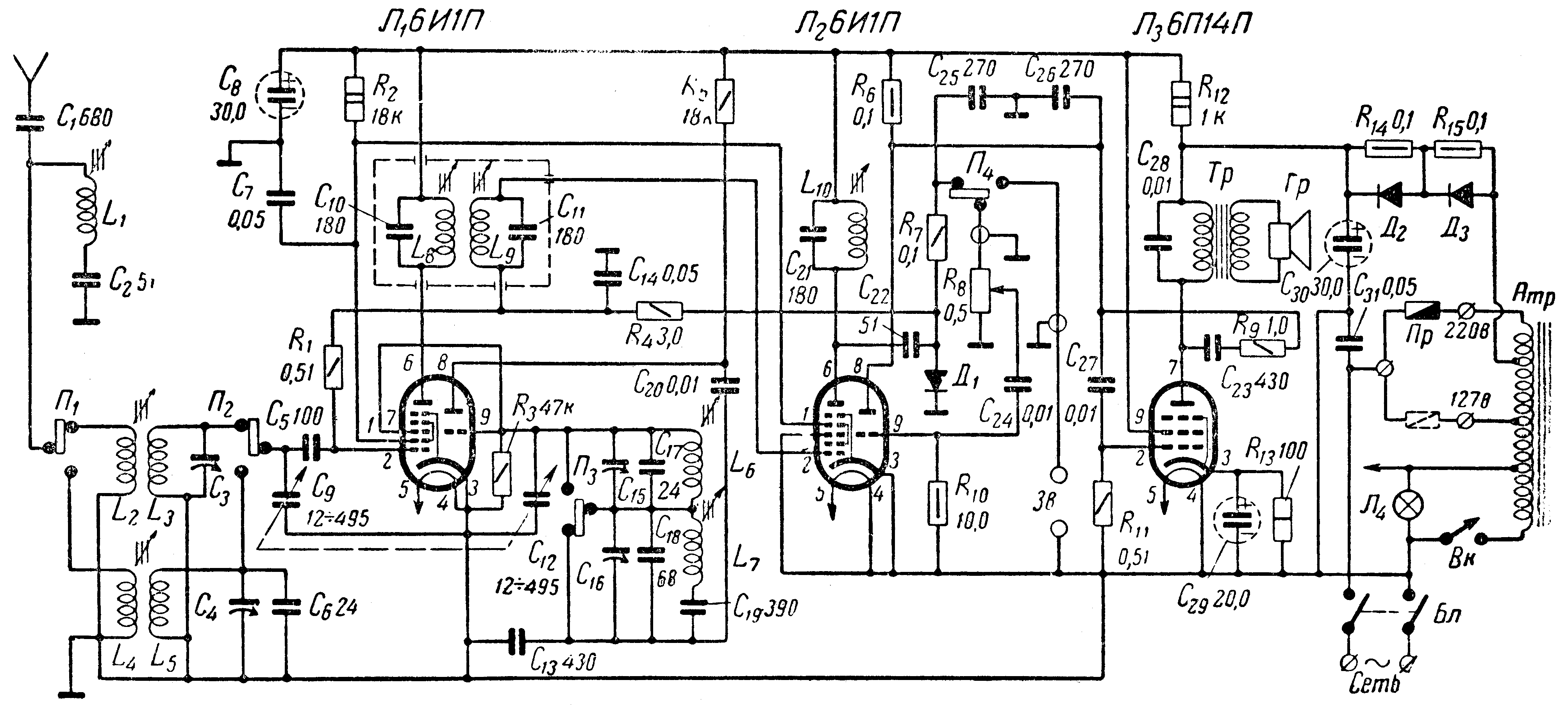

Принципиальная схема приемника "Заря"


Экранный вариант (150 dpi gray - 130 kb) Принтерный вариант (600 dpi b/w - 161 kb)

Схема в формате DjVu (43 kb)   О формате DjVu

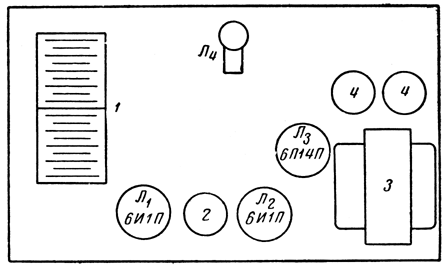

Расположение ламп и деталей на шасси приемника "Заря"


 Расположение ламп и деталей на шасси приемника 'Заря'
