Радиоприемник "АРЗ-54"

Внешний вид радиоприемника 'АРЗ-54'

При последующей модернизации приемника АРЗ-52 в схему аппарата были внесены еще некоторые изменения.

В модели АРЗ-54 изменения коснулись в основном второго каскада и выпрямителя.

Эти части схемы приведены ниже.

Электрические показатели приемника остались прежними.

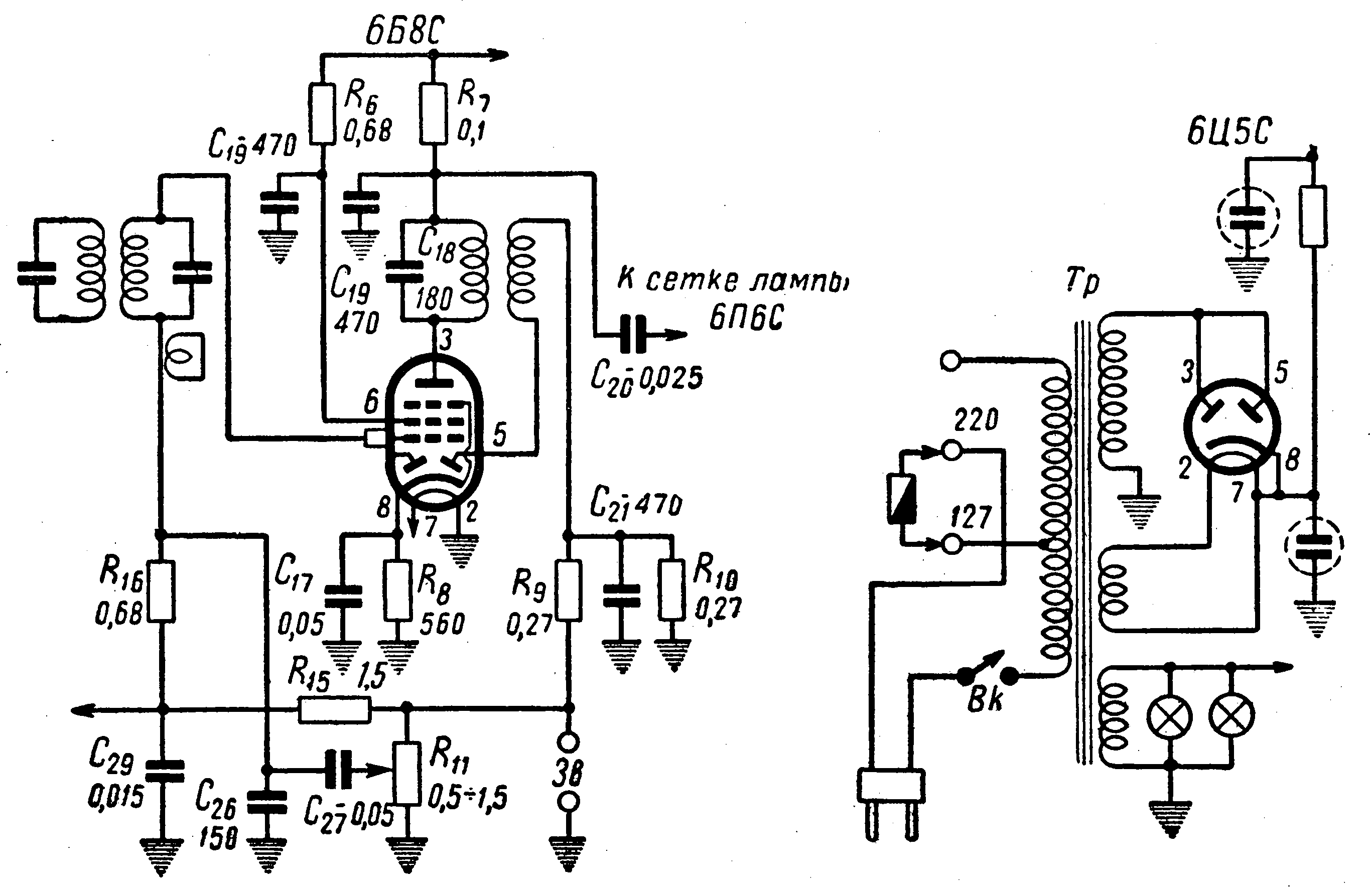

Изменения в принципиальной схеме приемника "АРЗ-54"


Экранный вариант (150 dpi gray - 66 kb) Принтерный вариант (600 dpi b/w - 81 kb)

Схема в формате DjVu (18 kb)   О формате DjVu
