Радиола "Дружба"

Внешний вид радиолы 'Дружба'

Радиола имеет 11-ламповый приемник, универсальный электропроигрыватель, позволяющий воспроизводить грамзапись с обычных и долгоиграющих пластинок, внутреннюю магнитную антенну и УКВ диполь.

Акустическая система объемного звучания состоит из четырех громкоговорителей.

Габарит радиолы 620х463х360 мм, вес 27 кг.

Конструкция деталей, принцип построения схемы и электрические показатели радиолы точно такие же, как у радиолы "Люкс".

Принципиальная схема радиолы имеет ряд отличий (другие номиналы некоторых резисторов и конденсаторов, несколько видоизмененная схема питания и др.). Данные громкоговорителя, силового и выходного трансформатора точно такие же, как у радиолы "Люкс".

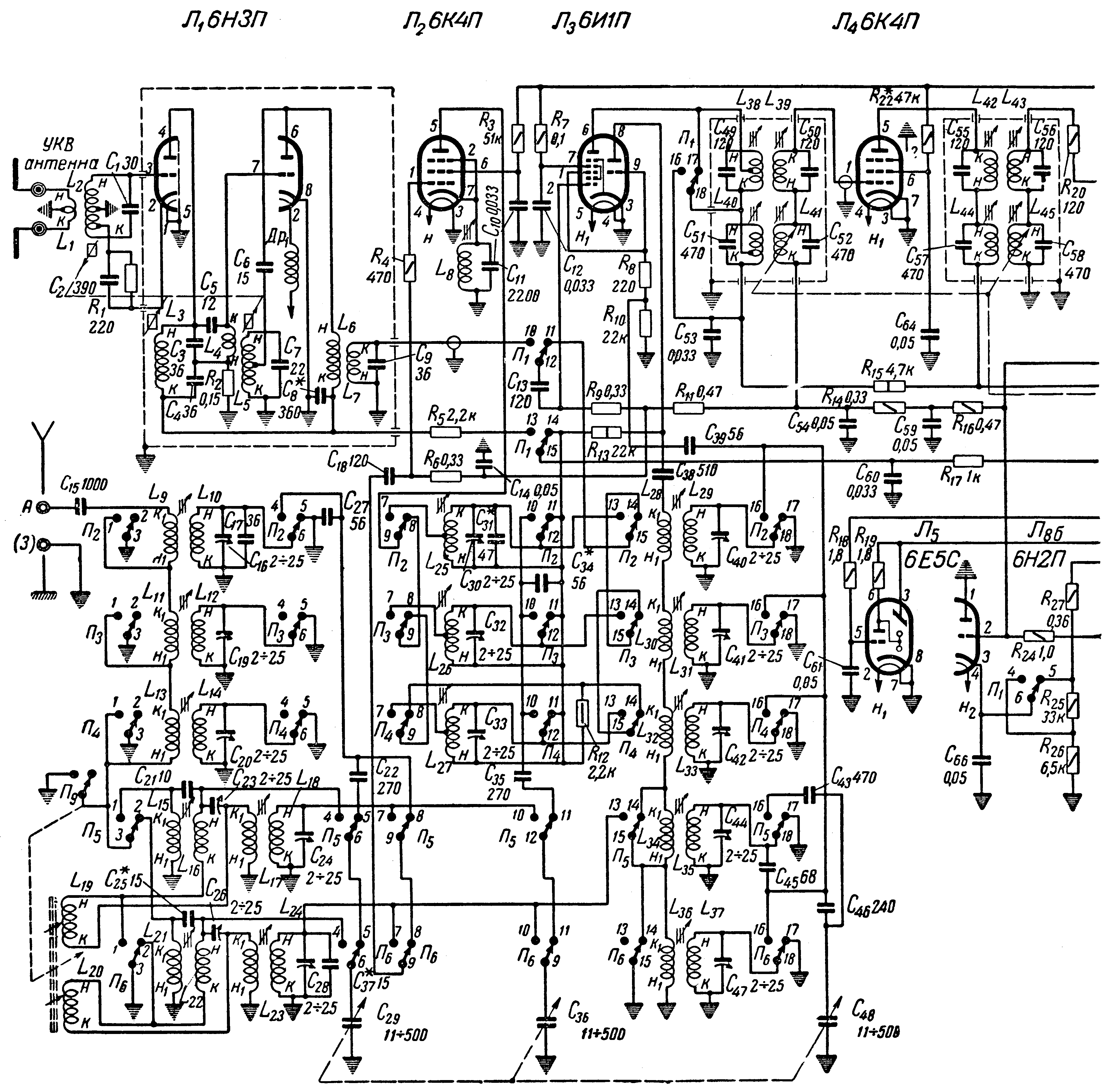

Принципиальная схема радиолы "Дружба"

Первая часть

Экранный вариант (150 dpi gray - 309 kb) Принтерный вариант (600 dpi b/w - 381 kb)

Схема в формате DjVu (85 kb)   О формате DjVu




Вторая часть
Экранный вариант (150 dpi gray - 284 kb) Принтерный вариант (600 dpi b/w - 349 kb)

Схема в формате DjVu (78 kb)   О формате DjVu
