3Ц18П

(высоковольтный кенотрон)

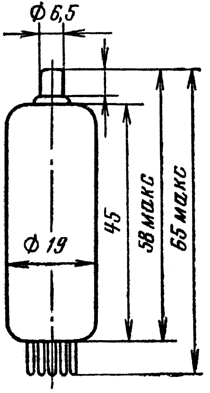

Основные размеры лампы 3Ц18П

Основные размеры лампы 3Ц18П.

Общие данные

Кенотрон высоковольтный для преобразования импульсного напряжения обратного хода строчной развертки в постоянное напряжение в телевизионных приемниках.
Оформление - в стеклянной оболочке, миниатюрное. Масса 15 г.


Номинальные электрические данные

при Uн = 3.15 В, Uа = 100 В
Ток накала, мА 210 +- 20
Ток анода, мА не менее 8
Выпрямленный ток (при Uобр = 25 кВ, f = 16 кГц), мА 1.5
Внутреннее сопротивление, кОм не более 15
Напряжение виброшумов (при Rа = 10 кОм), мВ не более 200
Емкость между анодом и катодом, пФ не более 1.5
Наработка, ч не менее 1250
Критерий оценки:
      ток анода, мА не менее 6.6

Предельно допустимые электрические величины

Напряжение накала, В 2.85 - 3.45
Обратное напряжение, кВ 25
Выпрямленный ток (среднее значение), мА 1.5
Ток анода в импульсе, мА 15
Частота строчной развертки, кГц 10 - 300
Температура баллона лампы, град. С 200
Интервал рабочих температур окружающей среды, град. С От -60 до +100

Материал подготовлен по данным [5, с. 70-71].
