5Ц9С

(двуханодный кенотрон)

Основные размеры лампы 5Ц9С.

Общие данные

Кенотрон 5Ц9С предназначен для выпрямления переменного напряжения промышленной частоты.
Применяется в выпрямительных устройствах специальной и измерительной аппаратуры.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном оформлении. Срок службы не менее 500 час.
Выводы электродов штырьковые. Штырьков 5. Первый штырек находится против стеклянного выступа на баллоне.

Номинальные электрические данные

Напряжение накала, В	5
Переменное эффективное напряжение вторичной обмотки трансформатора, В	2 х 500
Сопротивление в цепи анода, Ом	2200
Емкость фильтра, мкФ	4
Ток накала, А	3
Выпрямленный ток, мА	190

Предельно допустимые электрические величины

Наибольшее напряжение накала, В	5.5
Наименьшее напряжение накала, В	4.5
Наибольшая амплитуда обратного напряжения на аноде, В	1700
Наибольшая амплитуда тока анода, мА	600
Наибольший ток анода в момент включения, А	3
Наибольший выпрямленный ток, мА	205
Наибольшая мощность, рассеиваемая на аноде, Вт	12

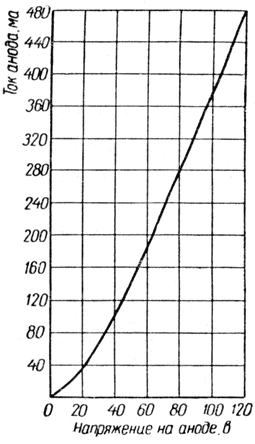

Характеристика зависимости тока анода каждого диода от напряжения на аноде

Материал подготовлен по данным [3, с. 94-95].
