6Ф1П

(триод-пентод)

Основные размеры лампы 6Ф1П

Основные размеры лампы 6Ф1П.



Общие данные

Триод-пентод 6Ф1П предназначен для работы в качестве гетеродина и преобразователя супергетеродинных приемников. Может быть использован в схемах усиления промежуточной частоты и в предварительных каскадах низкой частоты.
Катод оксидный косвенного накала.
Работает в любом положении.
Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.



Междуэлектродные емкости, пФ

Входная триода 2.5  +- 0.5. Входная пентода 5.5 +- 1. Выходная триода около 0.3. Выходная пентода 3.4 +- 0.6. Проходная триода 1.4 +- 0.35. Проходная пентода не более 0.025.



Номинальные электрические данные

Напряжение накала, В 6.3
Напряжение на аноде триода, В 100
Напряжение смещения на сетке триода, В -2
Напряжение на аноде пентода, В 170
Напряжение на второй сетке пентода, В 170
Напряжение смещения на первой сетке пентода, В -2
Ток накала, мА 430 +- 25
Ток в цепи анода триода, мА 13 +- 5
Ток в цепи анода пентода, мА 10.5 +- 3.5
Ток в цепи второй сетки пентода, мА не более 4
Крутизна характеристики триода, мА/В 5 +- 1.5
Крутизна характеристики пентода, мА/В 6.2 +- 2.2
Коэффициент усиления триода около 20
Внутреннее сопротивление пентода, МОм 0.4
Входное сопротивление пентода на частоте 50 МГц, кОм около 10
Входное сопротивление пентода на частоте 100 МГц, кОм около 2
Эквивалентное сопротивление шумов пентода, кОм около 1.5



Предельно допустимые электрические величины

Наибольшее напряжение накала, В 6.9
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде триода, В 250
Наибольшее напряжение на аноде пентода, В 250
Наибольшее напряжение на второй сетке пентода при токе катода 14 мА, В 200
Наибольшее напряжение на второй сетке пентода при токе катода не более 10 мА, В 175
Наибольшее напряжение на аноде триода, на аноде пентода и на второй сетке при включении на холодную лампу, В 350
Наибольший ток в цепи катода триода, мА 14
Наибольший ток в цепи катода пентода, мА 14
Наибольшая мощность, рассеиваемая на аноде триода, Вт 1.5
Наибольшая мощность, рассеиваемая на аноде пентода, Вт 1.7
Наибольшая мощность, рассеиваемая на второй сетке пентода, Вт 0.5
Наибольшее сопротивление в цепи первой сетки пентода, МОм 1.0

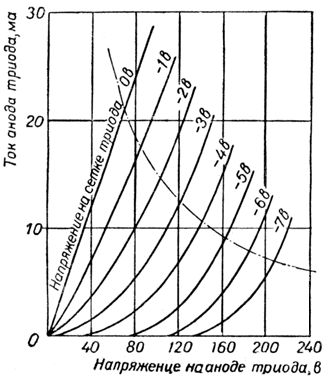

Характеристики зависимости тока анода триода от напряжения на аноде триода

Характеристики зависимости тока анода триода от напряжения на аноде триода

Ток в цепи анода триода; мощность, рассеиваемая на аноде триода.



Характеристики зависимости тока анода и тока второй сетки пентода от напряжения на первой сетке пентода

Характеристики зависимости тока анода и тока второй сетки пентода от напряжения на первой сетке пентода

Ток в цепи анода пентода; ток в цепи второй сетки пентода.

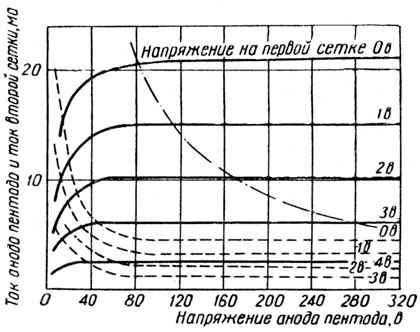

Характеристики зависимости токов анода и второй сетки пентода от напряжения на аноде пентода

Характеристики зависимости токов анода и второй сетки пентода от напряжения на аноде пентода.

Ток в цепи анода пентода; ток в цепи второй сетки пентода; наибольшая мощность, рассеиваемая на аноде пентода.



Триод-пентод 6Ф1П, применяемый в преобразовательном каскаде вещательного приемника, можно заменить лампой 6И1П. Результаты замены мало эффективны.


Материал подготовлен по данным [3, с. 293-295].
