6Н5П

(двойной триод с отдельными катодами)

Основные размеры лампы 6Н5П

Основные размеры лампы 6Н5П.



Общие данные

Двойной триод 6Н5П предназначен для усиления напряжения высокой частоты в схемах автоматического регулирования усиления.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении. Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.


Междуэлектродные емкости, пФ

Входная каждого триода 3. Выходная первого триода 1,5. Выходная второго триода 1,7. Проходная каждого триода 2,25. Между анодами не более 0,2.


Номинальные электрические данные (для каждого триода)

Напряжение накала, В 6.3
Напряжение на аноде, В 200
Сопротивление в цепи катода для автоматического смещения, Ом 600
Ток накала, мА 600+-50
Ток в цепи анода, мА не менее 8
Крутизна характеристики, мА/В не менее 3.5
Коэффициент усиления 27


Предельно допустимые электрические величины (для каждого триода)

Наибольшее напряжение накала, В 7.0
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 200
Наибольшая мощность, рассеиваемая на аноде, Вт 2.0
Наибольшее постоянное напряжение между катодом и подогревателем, В 250
Наибольший ток в цепи катода, мА 25
Наибольший ток утечки между катодом и подогревателем, мкА 20
Наименьшее сопротивление в цепи катода для автоматического смещения, Ом. 600
Наибольшее сопротивление в цепи сетки, МОм 1.0

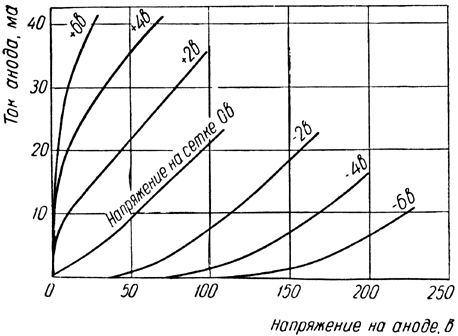

Характеристики зависимости тока анода от напряжения на аноде

Характеристики зависимости тока анода от напряжения на аноде


Материал подготовлен по данным [3, с. 202-204].
