6Н5С

(двойной триод с отдельными катодами и малым внутренним сопротивлением)

Основные размеры лампы 6Н5С.

Общие данные

Двойной триод 6Н5С предназначен для работы в электронныхстабилизаторах напряжения.
Может быть использован как усилитель мощности низкой частоты в выходных каскадах, собранных по двухтактным схемам.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 8.

Междуэлектродные емкости, пФ

Входная каждого триода 9,5. Выходная каждого триода 5. Проходная каждого триода 9,5. Сетка одного триода - анод другого триода 1,5.

Номинальные электрические данные (для каждого триода)

Напряжение накала, В	6.3
Напряжение на аноде, В	135
Сопротивление в цепи катода для автоматического смещения, Ом	250
Ток накала, А	2.5+-0.25
Ток в цепи анода, мА	100+-27
Крутизна характеристики, мА/В	6.7+-1.3
Внутреннее сопротивление, Ом	460

Предельно допустимые электрические величины (для каждого триода)

Наибольшее напряжение накала, В	6.9
Наименьшее напряжение накала, В	5.7
Наибольшее напряжение на аноде, В	250
Наибольшая мощность, рассеиваемая на аноде, Вт	13
Наибольшее постоянное напряжение между катодом и подогревателем, В	300
Наибольший ток в цепи катода, мА	125
Наибольший ток утечки между катодом и подогревателем, мкА	150
Наибольшее сопротивление в цепи сетки, МОм	1.0

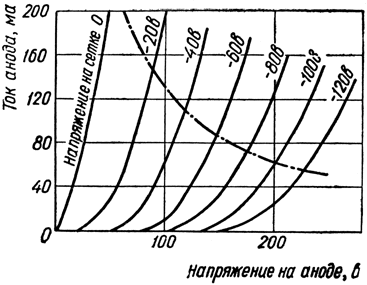

Характеристики зависимости тока анода от напряжения на аноде

Ток в цепи анода; наибольшая мощность, рассеиваемая на аноде. Характеристики зависимости тока анода от напряжения на сетке

Характеристики зависимости тока анода от напряжения на сетке

Материал подготовлен по данным [3, с. 204-205].
