6Н7С

(двойной триод с общим катодом)

Основные размеры лампы 6Н7С

Основные размеры лампы 6Н7С.



Общие данные

Двойной триод 6Н7С предназначен для усиления мощности низкой частоты.
Применяется в выходных каскадах усилителей низкой частоты, работающих в классе АВ2, в каскадах фазоинверторов, маломощных генераторов высокой частоты для магнитофонов, в телевизионных приемниках и измерительной аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 7.


Междуэлектродные емкости, пФ

Входная 4,3. Выходная 5,4. Проходная 2,4.


Номинальные электрические данные (для каждого триода)

Напряжение накала, В 6.3
Напряжение на аноде, В 300
Напряжение смещения на сетке, В -6
Ток в цепи накала, мА 810+-50
Ток в цепи анода при параллельно соединенных триодах, мА 7
Ток в цепи анода при напряжении на сетке, равном нулю, мА 17.5
Крутизна характеристики при параллельно соединенных триодах, мА/В 3.2+-0.5
Внутреннее сопротивление при параллельно соединенных триодах, кОм 11.4+-2.1
Коэффициент усиления при параллельно соединенных триодах 35+-5
Выходная мощность при напряжении смещения на сетке -5 В, переменном напряжении на сетке 35 В, сопротивлении в цепи сетки 500 Ом и сопротивлении нагрузки в цепи анода 2500 Ом, Вт 4.2
Выходная мощность при напряжении накала 5.7 В, Вт 3.2


Предельно допустимые электрические величины (для каждого триода)

Наибольшее напряжение накала, В 7.0
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 300
Наибольшая мощность, рассеиваемая на аноде, Вт 6.0
Наибольшее постоянное напряжение между катодом и подогревателем, В 100
Наибольший ток утечки между катодом и подогревателем при напряжении между катодом и подогревателем 100 В, мкА 30


Рекомендованные режимы эксплуатации лампы 6Н7С в предварительном усилителе класса А для возбуждения выходного каскада класса В (оба триода соединены параллельно)

Напряжение на аноде, В 250
Напряжение смещения на сетке, В -5
Крутизна характеристики, мА/В 3.1
Ток в цепи анода, мА 6
Внутреннее сопротивление, кОм 11.3
Коэффициент усиления 35
Сопротивление в цепи анода, кОм 30
Выходная мощность, Вт не менее 4


Рекомендуемый режим эксплуатации лампы 6Н7С в усилителе мощности класса В в двухтактной схеме

Напряжение на аноде, В 250
Напряжение смещения на сетке, В 0
Ток в непн анода каждого триода, мА 35
Наибольший ток в цепи анода для каждого триода, мА 70
Наибольшая амплитуда возбуждения между сетками, В 82
Наибольший ток в цепи сетки каждого триода, мА 22
Наибольшее сопротивление в цепи каждой сетки, Ом 500
Сопротизление нагрузки между анодами, кОм 8
Наибольшая выходная мощность, Вт 10
Коэффициент нелинейных искажений, % 8

Примечание. Чтобы получить выходную мощность до 20 Вт, в двухтактной схеме класса В можно применить две лампы 6Н7С, соединив оба триода каждой лампы параллельно. При этом величина нагрузки между анодами будет составлять 5000 Ом.

Лампа 6Н7С является единственным мощным выходным триодом и замены себе не имеет.*)
*) Примечание создателей "Справочника": данные на июль 1961 года.

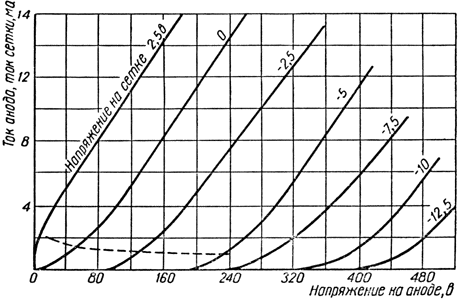

Характеристики зависимости тока анода и тока сетки от напряжения на аноде

Характеристики зависимости тока анода и тока сетки от напряжения на аноде

Ток в цепи анода; ток в цепи сетки .

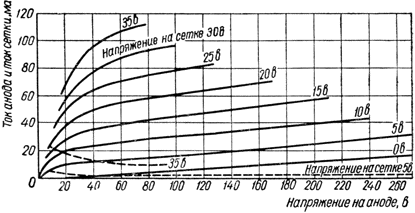

Характеристики зависимости тока анода и тока сетки от напряжения на аноде

Характеристики зависимости тока анода и тока сетки от напряжения на аноде

Ток в цепи анода; ток в цепи сетки .

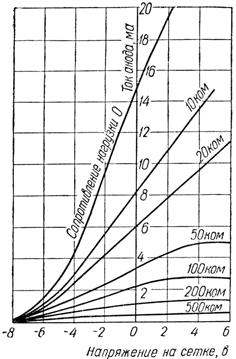

Динамические характеристики зависимости тока анода от напряжения на сетке

Динамические характеристики зависимости тока анода от напряжения на сетке при напряжении источника питания 250 В



Схема применения лампы 6Н7С в каскаде фазоинвертора

Схема применения лампы 6Н7С в каскаде фазоинвертора


Материал подготовлен по данным [3, с. 208-211].
