| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 250 |
| Напряжение смещения на сетке, В | -8 |
| Ток в цепи накала, мА | 600+-50 |
| Ток в цепи анода, мА | 9+-3.5 |
| Крутизна характеристики, мА/В | 2.6+-0.53 |
| Внутреннее сопротивление, Ом | 7700 |
| Коэффициент усиления | 20.5+-2.5 |
| Наибольшее напряжение накала, В | 7.0 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 330 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 2.75 |
| Наибольший ток катода, мА | 20 |
| Наибольшее сопротивление в цепи первой сетки, кОм | 500 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 100 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 20 |
| Напряжение на аноде, В | 26 |
| Напряжение смещения на сетке, В | -0.5 |
| Крутизна характеристики, мА/В | 1.5 |
| Внутреннее сопротивление, кОм | 16 |
| Коэффициент усиления | 24 |
;
ток в цепи сетки
.
 |

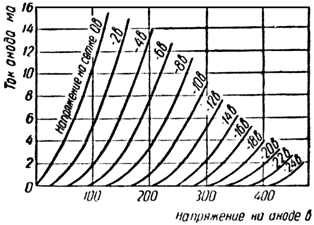

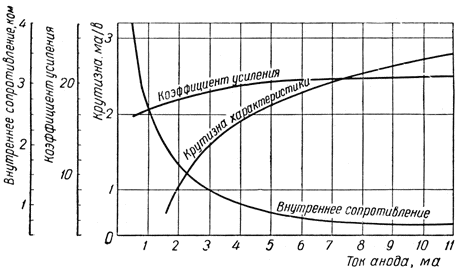

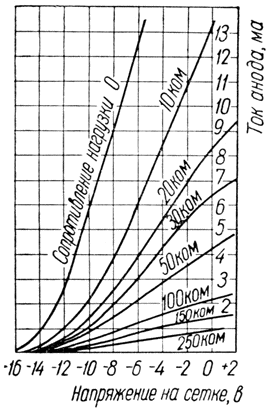

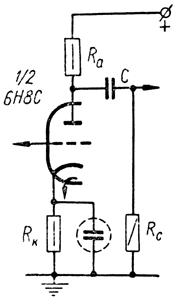

При конструировании каскада усилителя напряжения низкой частоты на
сопротивлениях (см. рисунок) необходимо помнить, что при применении анодной
нагрузки малой величины усиление каскада уменьшается, а частотная характеристика
расширяется. При относительно большом анодном сопротивлении усиление каскада
увеличивается, а частотная характеристика каскада суживается.
Конденсатор, блокирующий сопротивление в цепи катода, обычно берется электростатический, емкостью 10-50 мкФ. Величины сопротивлений и переходного конденсатора для схемы, изображенной на рисунке, приведены в таблице. |
_____________________________________________________________________ | Сопротивление в цепи | | | | |___________________________________| Переходной | Выходное |Коэффи- | | анода |сетки последующего| катода |конденсатор,|напряжение,| циент | |Rа, МОм| каскада Rс, МОм |Rк, кОм| мкФ | В |усиления| |_______|__________________|________|____________|___________|________| | Напряжение источника питания 180 В | |_____________________________________________________________________| | 0.05 | 0.05 | 1.2 | 0.05 | 24 | 13 | | 0.05 | 0.1 | 1.5 | 0.02 | 30 | 13 | | 0.05 | 0.25 | 1.8 | 0.01 | 30 | 13 | | 0.1 | 0.1 | 2.4 | 0.05 | 26 | 14 | | 0.1 | 0.25 | 2.8 | 0.01 | 34 | 14 | | 0.1 | 0.5 | 3.2 | 0.005 | 38 | 14 | | 0.25 | 0.25 | 5.5 | 0.01 | 28 | 14 | | 0.25 | 0.5 | 7.0 | 0.007 | 36 | 14 | | 0.25 | 1.0 | 8.0 | 0.004 | 40 | 14 | |_______|__________________|________|____________|___________|________| | Напряжение источника питания 300 В | |_____________________________________________________________________| | 0.05 | 0.05 | 1.0 | 0.5 | 41 | 14 | | 0.05 | 0.1 | 1.2 | 0.03 | 51 | 14 | | 0.05 | 0.25 | 1.5 | 0.01 | 60 | 14 | | 0.1 | 0.1 | 2.0 | 0.03 | 43 | 14 | | 0.1 | 0.25 | 2.4 | 0.01 | 56 | 14 | | 0.1 | 0.5 | 2.7 | 0.006 | 64 | 14 | | 0.25 | 0.25 | 4.5 | 0.01 | 46 | 14 | | 0.25 | 0.5 | 5.7 | 0.007 | 57 | 14 | | 0.25 | 1.0 | 7.0 | 0.004 | 64 | 14 | |_______|__________________|________|____________|___________|________|
 |
На рисунке изображена схема фазоинверторного самобалансирующегося каскада.
Включение сеточных сопротивлений, как показано на схеме, образует сильную
обратную отрицательную связь, под действием которой напряжение возбуждения
на обеих лампах двухтактного каскада автоматически устанавливается одинаковым.
Балансировка схемы не нарушается при значительных изменениях величин сопротивлений, параметров ламп и напряжений питания. Схема рекомендуется только для возбуждения оконечных ламп, работающих в режиме без токов сетки, ибо выходное сопротивление фазоинверторного каскада имеет большую величину. |
 |

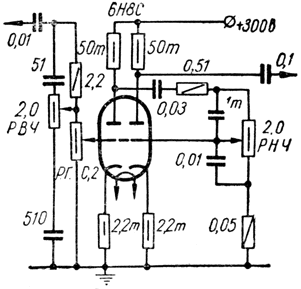

При работе лампы 6Н8С в схеме, изображенной на рисунке, усиление каскада составляет несколько единиц. Регулирующие потенциометры низких и высоких частот регулируют подъем и завал частотной характеристики на величину + 20 дБ. В средних положениях регуляторов низких и высоких частот частотная характеристика равномерна в пределах 30 - 15000 Гц. |
