6П3С

(выходной лучевой тетрод)

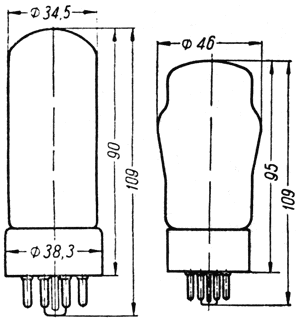

Основные размеры лампы 6П3С

Основные размеры лампы 6П3С.



Общие данные

Лучевой тетрод 6ПЗС предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных каскадах приемников и усилителей низкой частоты, а также как высокочастотный генератор в магнитофонах, передающих устройствах и другой аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении цилиндрической и фигурной формы. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 6.


Междуэлектродные емкости, пФ

Входная 11 +- 2. Выходная 8.2 + 1.5 - 1.4. Проходная не более 1.


Номинальные электрические данные

Напряжение накала, В 6.3
Напряжение на аноде, В 250
Напряжение на второй сетке, В 250
Напряжение смещения на первой сетке, В -14
Ток накала, мА 900 +- 60
Ток в цепи анода, мА 72 +- 14
Ток в цепи второй сетки, мА не более 8
Крутизна характеристики, мА/В 6 +- 0.8
Выходная мощность, отдаваемая при переменном напряжении на первой сетке 9.8 В и сопротивлении нагрузки в цепи анода 2500 Ом, Вт 5.4
Выходная мощность при напряжении накала 5.7 В, Вт не менее 4
Внутреннее сопротивление, кОм 22.5
Коэффициент усиления 13.5


Предельно допустимые электрические величины

Наибольшее напряжение накала, В 7
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 400
Наибольшее напряжение на второй сетке, В 300
Наибольшая мощность, рассеиваемая на аноде, Вт 20.5
Наибольшая мощность, рассеиваемая на второй сетке, Вт 2.75
Наибольшее постоянное напряжение между катодом и подогревателем, В 200
Наибольший ток утечки между катодом и подогревателем, мкА 100
Наибольшее сопротивление в цепи первой сетки, МОм 0.5


Ориентировочный режим эксплуатации лампы 6ПЗС в режиме усилителя мощности для генератора с посторонним возбуждением в классе С

Напряжение источника анодного питания, В 450
Напряжение смещения на первой сетке при сопротивлении в цепи катода 500 Ом, В -50
Напряжение на второй сетке при сопротивлении в цепи второй сетки 17 кОм, В 250
Анодный ток при наличии возбуждения, мА 95
Ток в цепи второй сетки, мА 9
Мощность возбуждения, Вт 0.25 +- 0.5
Амплитуда напряжения возбуждения, В 80
Полезная выходная мощность, Вт 20 - 25

В форсированном режиме, повышая напряжение на аноде до 500 - 600 В, при напряжении на второй сетке 250 В, за счет снижения срока службы лампы можно снять мощность до 30 - 35 Вт. В удвоителе частоты, повышая напряжение смещения на первой сетке до 80 В и увеличивая амплитуду напряжения возбуждения до 110 В, можно снять с лампы мощность на второй гармонике до 12 Вт.

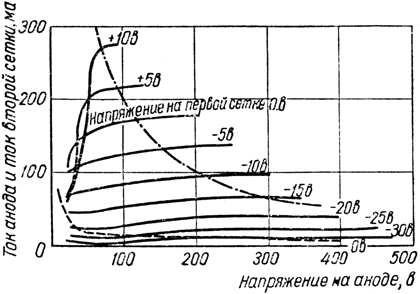

Характеристики зависимости токов анода и второй сетки от напряжения на аноде

Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 250 В

Ток в цепи анода; ток в цепи второй сетки; наибольшая мощность, рассеиваемая на аноде.

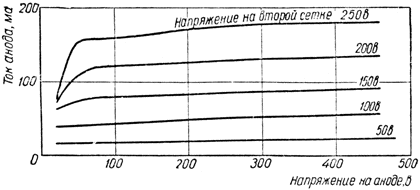

Характеристики зависимости тока анода от напряжения на аноде при разных напряжениях на второй сетке

Характеристики зависимости тока анода от напряжения на аноде при разных напряжениях на второй сетке и напряжении на первой сетке 0 В

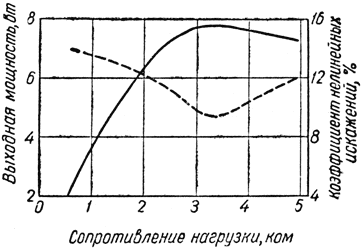

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки при напряжении на аноде 250 В, на второй сетке 250 В, напряжении смещения на первой сетке -14 В и напряжении сигнала 9.8 В

Выходная мощность; коэффициент нелинейных искажений.

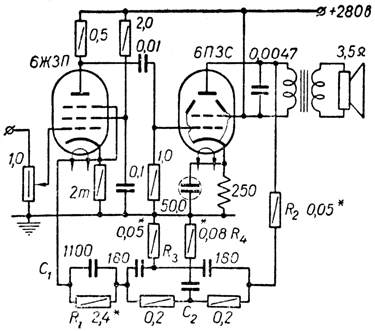

Схема применения лампы 6ПЗС в качестве однотактного усилителя мощности низкой частоты в классе А.

Хорошие результаты дает схема применения лампы 6ПЗС в сочетании с пентодом 6ЖЗП (см. рисунок). Ее можно применить и для выходного каскада вещательного приемника. Выходная мощность каскада до 4.5 Вт при частотной характеристике от 60 до 8000 Гц. На частоте 60 Гц частотная характеристика имеет подъем 6 дБ, а на частоте 8000 Гц - до 12 дБ.
Схема применения лампы 6ПЗС в качестве однотактного усилителя мощности низкой частоты в классе АСопротивление R1 регулирует подъем частотной характеристики в области низких частот. Конденсатор C1 сдвигает низкочастотный пик характеристики в сторону большей или меньшей величины. Высокочастотный пик в области 8000 Гц регулируется сопротивлением R3 и конденсатором C2. Сопротивлением R3 регулируется подъем характеристики в области 8000 Гц.
При необходимости, вместо сопротивлений R1 и R3 можно установить переменные сопротивления и регулировать подъем частотной характеристики в области низких и высоких частот.
Сопротивлением R2 изменяют величину отрицательной обратной связи. Если нужно получить прямолинейную частотную характеристику, то из схемы исключают все элементы двойного Т-образного моста и вместо них между анодом лампы 6ПЗС и катодом 6ЖЗП включают сопротивление порядка 0.1 МОм. В этом случае, применяя качественный выходной трансформатор, можно получить частотную характеристику от 40 - 60 Гц до 8 - 10 кГц.
В схеме, изображенной на рисунке, выходной трансформатор имеет следующие данные: первичная обмотка 2500 витков намотана проводом ПЭЛ 0.2 мм; вторичная имеет 75 витков провода ПЭЛ 1.0 мм (для звуковой катушки динамика сопротивлением 3.5 ом); сечение сердечника 5 - 7 см2. Коэффициент нелинейных искажений в большой степени зависит от качества выходного трансформатора. При трансформаторе среднего качества коэффициент нелинейных искажений не превышает 4%.



Рекомендуемые режимы эксплуатации лампы 6ПЗС, применяемой в качестве однолампового усилителя класса А при катодном смещении

Электрические величины
Режим I
Режим II
Напряжение на аноде, В 250 350
Напряжение на второй сетке, В 250 200
Сопротивление в цепи первой сетки, МОм не более 0.15 не более 0.15
Сопротивление в цепи катода, Ом 170 220
Амплитуда возбуждения на первой сетке, В 14 12.5
Ток в цепи анода, мА 75 51
Ток в цепи анода наибольший, мА 78 54.5
Ток в цепи второй сетки, мА 5.4 3
Ток в цепи второй сетки наибольший, мА 7.2 4.6
Сопротивление нагрузки в цепи анода, Ом 2500 4500
Выходная наибольшая мощность, Вт 6.5 6.5
Коэффициент нелинейных искажений, % 10 11

 Примечание. При применении фиксированного смещения сопротивление в цепи первой сетки не должно превышать 100 кОм.



Рекомендуемые режимы эксплуатации лампы 6ПЗС, применяемой в качестве усилителя класса А в триодном включении

Электрические величины
*)
**)
Напряжение на аноде, В 250  250
Напряжение смещения на первой сетке, В -20.0 -
Сопротивление в цепи катода, Ом - 490
Амплитуда возбуждения на первой сетке, В 20.0 20.0
Ток в цепи анода, мА 40.0 40.0
Ток в цепи анода наибольший, мА 44.0 42.0
Внутреннее сопротивление, Ом 1700 -
Крутизна характеристики, мА/В 4.7 -
Сопротивление нагрузки в цепи анода, Ом 5000 6000
Наибольшая выходная мощность, Вт 1.4 1.3
Коэффициент нелинейных искажений, % 5.0 6.0
Коэффициент усиления 8 8

*) - фиксированное смещение; **) - автоматическое смещение.
Примечание. Сопротивление в цепи сетки не должно превышать при фиксированном смещении 100 кОм, при автоматическом - 150 кОм.



Рекомендуемые режимы эксплуатации лампы 6ПЗС, применяемой в качестве усилителя мощности по двухтактной схеме класса А

Электрические величины
*)
*)
**)
Напряжение на аноде, В 250 270 270
Напряжение на второй сетке, В 250 270 270
Напряжение смещения на первой сетке, В -16 -17.5 -
Сопротивление в цепи катода, Ом - - 125
Напряжение возбуждения на первой сетке, В 32 35 40
Ток в цепи анода, мА 120 134 134
Ток в цепи анода наибольший, мА 140 155 145
Ток в цепи второй сетки, мА 10.0 11.0 11.0
Ток в цепи второй сетки наибольший, мА 16 17 17
Внутреннее сопротивление, кОм 24.5 23.5 -
Крутизна характеристики, мА/В 5.5 5.7 -
Сопротивление нагрузки между анодами, Ом 5000 5000 5000
Выходная наибольшая мощность, Вт 14.5 17.5 18.5
Коэффициент нелинейных искажений, % 2 2 2

*) - фиксированное смещение; **) - автоматическое смещение.
Примечание. Сопротивление в цепи первой сетки не должно превышать при фиксированном смещении 100 кОм, при автоматическом - 150 кОм.



Рекомендуемые режимы эксплуатации лампы 6ПЗС, применяемой в качестве усилителя мощности по двухтактной схеме в классе АВ1

Электрические величины
*)
**)
Напряжение на аноде, В 360 360
Напряжение на второй сетке, В 270 270
Напряжение смещения на первой сетке, В -22.5 -
Сопротивление в цепи катода, Ом - 250
Амплитуда сигнала между двумя сетками, В 45 57
Ток в цепи анода, мА 88 88
Ток в цепи анода наибольший, мА 132 - 140 100
Ток в цепи вторых сеток, мА 5.0 5.0
Ток в цепи вторых сеток наибольший, мА 5 - 11 17
Сопротивление нагрузки между анодами, Ом 6600 - 3800 9000
Выходная наибольшая мощность, Вт 26.5 - 18.0 24.5
Коэффициент нелинейных искажений, % 2 4

*) - фиксированное смещение; **) - автоматическое смещение.
Примечание. Сопротивление в цепи первой сетки не должно превышать при фиксированном смещении 100 кОм, при автоматическом - 150 кОм.



Рекомендуемые режимы эксплуатации лампы 6ПЗС, применяемой в качестве усилителя мощности в классе АВ2 по двухтактной схеме (смещение на первую сетку фиксированное)


Электрические величины
Режим I
Режим II
Напряжение на аноде, В 360 360
Напряжение на второй сетке, В 225 270
Напряжение смещения на первой сетке, В -18 -22.5
Амплитуда возбуждения между сетками, В 52 72
Анодный ток при отсутствии сигнала, мА 78 88
Наибольший анодный ток, мА 142 205
Ток второй сетки при отсутствии сигнала, мА 3.5 5
Наибольший ток второй сетки, мА 11 16
Эффективное сопротивление нагрузки между анодами, Ом 6000 3800
Наибольшая выходная мощность, Вт 31 47
Коэффициент нелинейных искажений, % 2 2


Материал подготовлен по данным [3, с. 233-239].
