6П6С

(выходной лучевой тетрод)

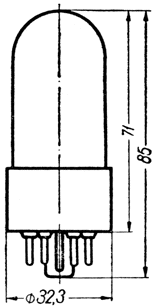

Основные размеры лампы 6П6С

Основные размеры лампы 6П6С.

Общие данные

Лучевой тетрод 6П6С предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных схемах приемников и усилителей низкой частоты. Может быть использован как задающий генератор и умножитель частоты, а также в высокочастотных генераторах для магнитофонов.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном оформлении. Срок службы не менее 500 час.
Цоколь октальный с ключом. Штырьков 6.


Междуэлектродные емкости, пФ

Входная 9,5 +- 1,6. Выходная 9,5 +- 4. Проходная не более 0,9.


Номинальные электрические данные

Напряжение накала, В 6.3
Напряжение на аноде, А 250
Напряжение на второй сетке, В 250
Напряжение смещения на первой сетке, В -12.5
Ток накала, мА 450 +- 40
Ток в цепи анода, мА 45 +- 12
Ток в цепи второй сетки, мА 7.5
Крутизна характеристики, мА/В 4.1 +- 1.1
Внутреннее сопротивление, кОм 52
Отдаваемая мощность при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом, Вт не менее 3.6
Отдаваемая мощность при напряжении накала 5.7 В, Вт не менее 2.9
Коэффициент нелинейных искажений, % 8

Предельно допустимые электрические величины

Наибольшее напряжение накала, В  6.9
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение на аноде, В 350
Наибольшее напряжение на второй сетке, В 310
Наибольшее напряжение между катодом и подогревателем, В 100
Наибольшая мощность, рассеиваемая на аноде, Вт 13.2
Наибольшая мощность, рассеиваемая на второй сетке, Вт 2.2
Наибольший ток утечки между катодом и подогревателем, мкА 50
Наибольший ток эмиссии катода, мА 100
Наибольшее сопротивление в цепи первой сетки при фиксированном смещении, кОм 100
Наибольшее сопротивление в цепи первой сетки при автоматическом смещении, кОм 500

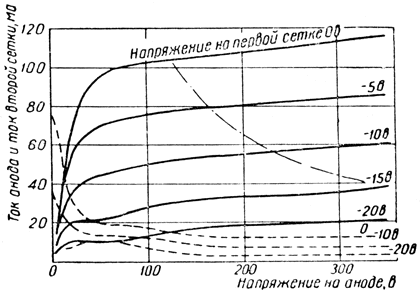

Характеристики зависимости токов анода и второй сетки от напряжения на аноде

Характеристики зависимости токов анода и второй сетки от напряжения на аноде при напряжении на второй сетке 250 В

Ток в цепи анода; ток в цепи второй сетки; наибольшая мощность, рассеиваемая на аноде.

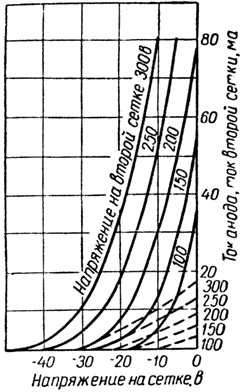

Характеристики зависимости токов анода и второй сетки от напряжения на первой сетке

Характеристики зависимости токов анода и второй сетки от напряжения на первой сетке

Ток в цепи анода; ток в цепи второй сетки.

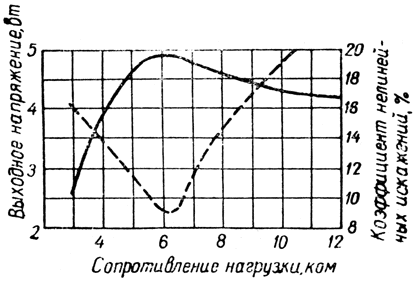

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки

Характеристики зависимости выходной мощности и коэффициента нелинейных искажений от сопротивления нагрузки при напряжении на аноде 250 В, на второй сетке 250 В, напряжении смещения на первой сетке -12.5 В и напряжении сигнала 8.8 В

Выходная мощность; коэффициент нелинейных искажений.

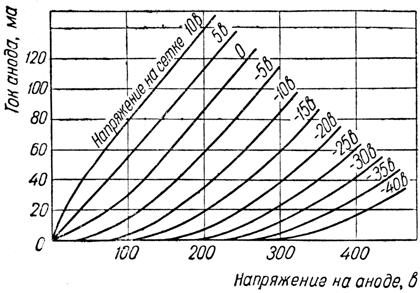

Характеристики зависимости тока анода от напряжения на аноде в триодном включении

Характеристики зависимости тока анода от напряжения на аноде в триодном включении

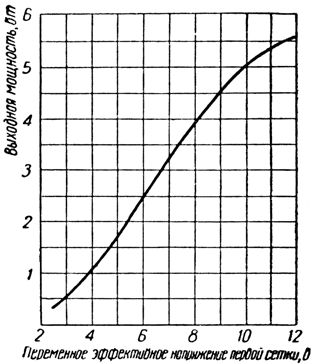

Характеристика зависимости выходной мощности от эффективного напряжения на первой сетке

Характеристика зависимости выходной мощности от эффективного напряжения на первой сетке при напряжении на аноде и на второй сетке 250 В, напряжении смещения на первой сетке -12.5 В и сопротивлении нагрузки 5000 Ом







Рекомендуемые режимы эксплуатации тетрода 6П6С, применяемого в качестве однотактного усилителя мощности в классе А

Электрические величины
Режим I
Режим II
Режим III
Напряжение на аноде, В 180 250  315
Напряжение на второй сетке, В 180 250 225
Напряжение смещения на первой сетке, В -8.5 -12.5 -13.0
Напряжение возбуждения на первой сетке, В 8.5 12.5 13.0
Ток в цепи анода, мА 29 45 34
Ток в цепи второй сетки, мА 3 4.5 2.2
Ток в цепи анода наибольший, мА 30 47 35
Ток в цепи второй сетки наибольший, мА 4 7 6
Крутизна характеристики, мА/В 3.7 4.1 3.75
Внутреннее сопротивление, кОм 58 52 77
Сопротивление нагрузки в цепи анода, Ом 5500 5000 8500
Наибольшая выходная мощность, Вт 2 4.5 5.5
Коэффициент нелинейных искажений, % 8 8 12
Примечание. Сопротивление в цепи первой сетки не должно превышать при фиксированном смещении 100 кОм, при автоматическом - 500 кОм.



Рекомендуемые режимы эксплуатации тетрода 6П6С, применяемого в качестве двухтактного усилителя мощности в классе А1

Электрические величины
Режим I
Режим II
Напряжение на аноде, В 250 285
Напряжение на второй сетке, В 250 285
Напряжение смещения на первой сетке, В -15 -19
Напряжение возбуждения между сетками, В 30 38
Общий ток в цепи анода, мА 70 70
Общий наибольший ток в цепи анода, мА 79 92
Ток в цепи вторых сеток, мА 5 4
Общий наибольший ток в цепи вторых сеток, мА 13 13.5
Крутизна характеристики, мА/В 3.75 3.6
Внутреннее сопротивление, кОм 60 65
Сопротивление нагрузки между анодами, Ом  1000 8000
Наибольшая выходная мощность, Вт 10 14
Коэффициент нелинейных искажений, % 5 3.5
Примечание. Сопротивления в цепи первых сеток не должны превышать при фиксированном смещении 100 кОм, при автоматическом - 500 кОм.



Основные электрические данные при низком анодном напряжении

Напряжение на аноде, В 26
Напряжение на второй сетке, В 26
Напряжение смещения на первой сетке, В -1.5
Ток в цепи анода, мА 2.5
Ток в цепи второй сетки, мА 0.25
Крутизна характеристики, мА/В 1.75
Внутреннее сопротивление, кОм 57
Оптимальное сопротивление в цепи анода, кОм 10
Отдаваемая мощность, мВт 20


Материал подготовлен по данным [3, с. 240-244].
