6С4С

(выходной триод)

Основные размеры лампы 6С4С

Основные размеры лампы 6С4С.

Общие данные

Выходной триод 6С4С предназначен для усиления мощности низкой частоты.
Катод оксидный прямого накала.
Работает в любом положении. Выпускается в стеклянном оформлении. Наибольший вес 75 г.
Срок службы не менее 500 час.
Цоколь октальный с ключом.


Номинальные электрические данные

Напряжение накала, В 6.3
Ток накала, А 1.0
Напряжение анода, В 250
Напряжение сетки, В -45
Ток анода, мА 62
Крутизна характеристики, мА/В 5.4
Коэффициент усиления 4.15
Внутреннее сопротивление, Ом 840
Выходная мощность*), Вт 2.8
Выходная мощность при напряжении накала 5.7 В*), Вт 2.25
Ток эмиссии катода, мА 140
Обратный ток сетки, мкА 5.0
Сопротивление изоляции сетки, МОм 20
Сопротивление изоляции анода, МОм 20
Долговечность, ч 500
Критерии долговечности:
      выходная мощность*), Вт 1.6
      обратный ток сетки, мкА 7.0
*) При переменном эффективном напряжении сетки 31 В и сопротивлении анодной нагрузки 2500 Ом.


Предельно допустимые электрические величины

Наибольшее напряжение накала, В 6.9
Наименьшее напряжение накала, В 5.7
Наибольшее напряжение анода, В 360
Наибольшая мощность, рассеиваемая анодом, Вт 15

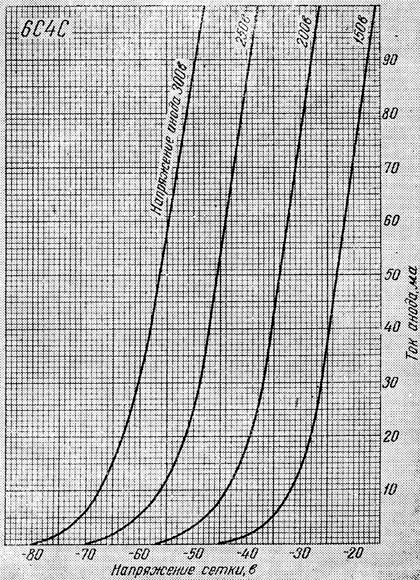

Анодно-сеточные характеристики при напряжении накала 6.3 В

Анодно-сеточные характеристики при напряжении накала 6.3 В

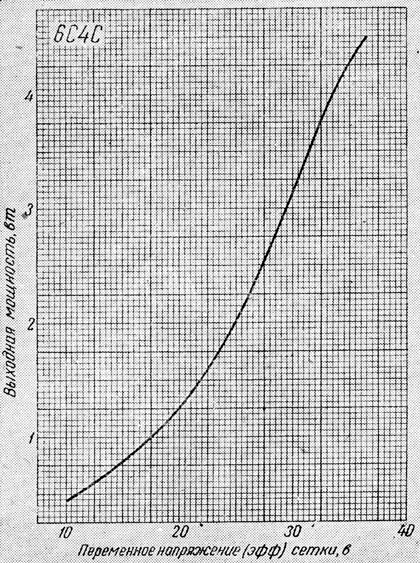

Динамическая характеристика

Динамическая характеристика при напряжении накала 6.3 В, напряжении анода 250 В, напряжении сетки минус 45 В, сопротивлении нагрузки 2.5 кОм

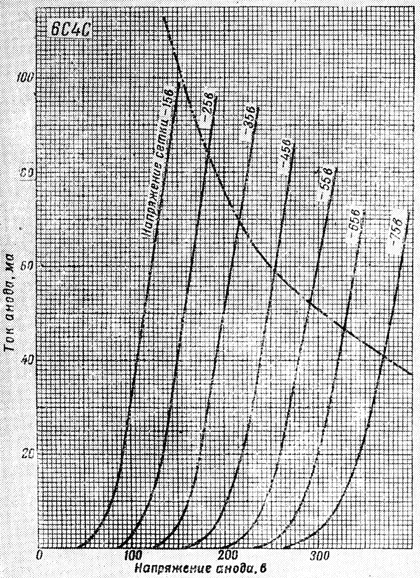

Анодные характеристики при напряжении накала 6.3 В

Анодные характеристики при напряжении накала 6.3 В

Наибольшая допустимая мощность, рассеиваемая анодом.



Материал подготовлен по данным [6, с. 150-151].
