ГМ-70

(Мощный усилительный триод)

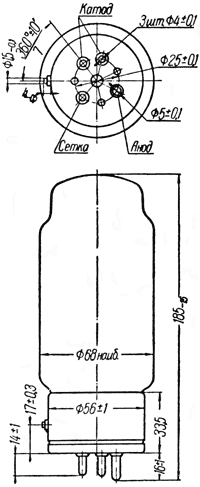

Основные размеры лампы ГМ-70.

Общие данные

Мощный усилительный триод ГМ-70 предназначен для усиления мощности низкой частоты.
Катод-вольфрамовый торированный, карбидированный прямого накала.
Работает в вертикальном положении. Выпускается в стеклянном оформлении. Наибольший вес 280 г.
Срок службы не менее 1000 час.
Цоколь - специальный четырехштырьковый.

Междуэлектродные емкости, пФ

Сетка-анод около 12, сетка-катод около 8, анод-катод около 4.

Номинальные электрические данные

Напряжение накала, В	20
Ток накала, А	3
Напряжение анода, кВ	1.5
Высота наибольшая, мм	185
Диаметр наибольший, мм	68
Ток эмиссии катода¹⁾, мА	не менее 800
Мощность, продолжительно рассеиваемая анодом, Вт	125
Крутизна характеристики²⁾, мА/В	6
Коэффициент усиления³⁾	6.7
Сопротивление изоляции, МОм	не менее 20
Обратный ток сетки, мкА	не более 40

¹⁾ При напряжении анода и сетки 180 В.
²⁾ При напряжении анода 600 В и токах анода 160 и 260 мА.
³⁾ При напряжении анода 1200 и 1000 В и токе анода 125 мА.

Предельно допустимые электрические величины

Наибольшее напряжение накала, В	20
Наименьшее напряжение накала, В	19
Наибольшее напряжение анода, кВ	1.5
Наибольшая мощность, продолжительно рассеиваемая анодом, Вт	125
Наибольшая мощность, рассеиваемая анодом в течение одной минуты, Вт	150

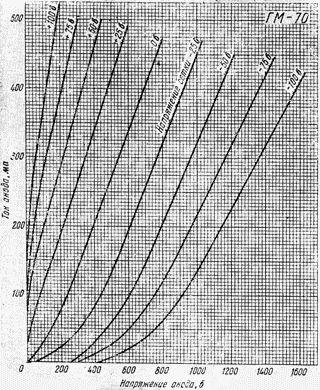

Анодные характеристики

Анодные характеристики при напряжении накала 20 В

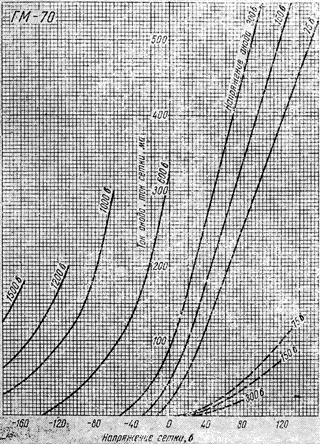

Анодно-сеточные и сеточные характеристики при напряжении накала 20 В

Анодно-сеточные характеристики; сеточные характеристики.

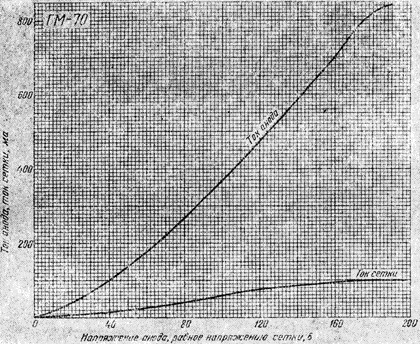

Анодная и сеточно-анодная характеристики при напряжении анода, равном напряжению сетки

Анодная и сеточно-анодная характеристики при напряжении анода, равном напряжению сетки и напряжении накала 20 В

Материал подготовлен по данным [6, с. 272-274].
