ГУ-50

(генераторный лучевой пентод)

Основные размеры лампы ГУ-50.

Общие данные

Пентод ГУ-50 предназначен для усиления мощности и генерированния колебаний высокой частоты.
Применяется в передающих устройствах, в усилителях низкой частоты для усиления мощности и в телевизионных приемниках в каскадах строчной развертки.
Катод оксидный косвенного накала.
Работает в вертикальном положении выводами вниз. Выпускается в стеклянном бесцокольном оформлении. Срок службы не менее 100 час.
Выводы электродов штырьковые. Штырьков 8. Первый штырек расположен против стеклянного выступа на баллоне.

Междуэлектродные емкости, пФ

Входная 14,0 +- 1,0. Выходная 9,15 +- 1,15. Проходная не более 0,1.

Номинальные электрические данные

Напряжение накала, В	12.6
Напряжение на аноде, В	800
Напряжение на второй сетке, В	250
Напряжение смещения на первой сетке, В	-40+-10
Ток накала, мА	765+-65
Крутизна характеристики при токе анода 50 мА, мА/В	4+-1
Выходная мощность^*), Вт	60
Выходная мощность при напряжении накала 10.8 В^*), Вт	не менее 52

^*) В режиме усиления мощности: ток в цепи анода 150 мА, напряжение смещения на первой сетке -100 В, ток в цепи первой сетки 8 мА, амплитуда напряжения возбуждения 135 В, рабочая частота 66,6 МГц.

Предельно допустимые электрические величины

Наибольшее напряжение накала, В	14.5
Наименьшее напряжение накала, В	10.8
Наибольшее напряжение на аноде на частоте 46.1 МГц, В	1000
Наибольшее напряжение на аноде на частоте 66.6 МГц, В	800
Наибольшее напряжение на аноде на частоте 87.5 МГц, В	700
Наибольшее напряжение на аноде на частоте 120 МГц, В	600
Наибольшее пиковое напряжение на аноде, В	3000
Наибольшее напряжение на второй сетке, В	250
Наибольшая мощность, длительно рассеиваемая на аноде, Вт	40
Наибольшая мощность, рассеиваемая на аноде при перегрузке в течение 1 мин., Вт	50
Наибольшая мощность, рассеиваемая на второй сетке, Вт	5
Наибольшая мощность, рассеиваемая на первой сетке, Вт	1
Наибольшее постоянное напряжение между катодом и подогревателем, В	200
Наибольший ток утечки между катодом и подогревателем, мкА	100
Наибольший ток в цепи катода, мА	230
Наибольшее сопротивление в цепи катод-подогреватель, кОм	5

Рекомендуемый режим эксплуатации в телеграфном режиме

Напряжение на аноде, В	1000
Напряжение на третьй сетке, В	0
Напряжение на второй сетке, В	300
Напряжение смещения на первой сетке, В	-80
Амплитуда напряжения возбуждения, В	100
Ток в цепи анода, мА	120
Ток в цепи второй сетки, мА	10
Крутизна характеристики, мА/В	5
Полезная колебательная мощность, Вт	50
Допустимая мощность, рассеиваемая на аноде, Вт	40
Коэффициент усиления в триодной части: катод - первая сетка - вторая сетка	5
Эквивалентное сопротивление контура, Ом	4750
Предельная допустимая частота колебаний, МГц	60

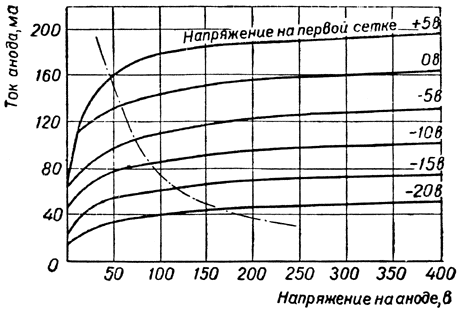

Характеристики зависимости тока анода от напряжения на аноде при напряжении на третьей сетке 0 В и напряжении на второй сетке 150 В.

Ток в цепи анода; наибольшая мощность, рассеиваемая на аноде .

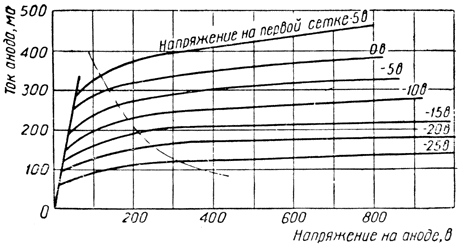

Характеристики зависимости тока анода от напряжения на аноде при напряжении на третьей сетке 0 В и напряжении на второй сетке 250 В.

Ток в цепи анода; наибольшая мощность, рассеиваемая на аноде . Характеристики зависимости тока второй сетки от напряжения на аноде

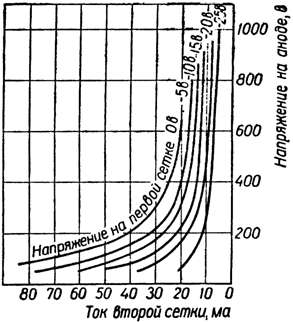

Характеристики зависимости тока второй сетки от напряжения на аноде при напряжении на третьей сетке 0 В и напряжении на второй сетке 250 В.

Материал подготовлен по данным [3, с. 324-327].
