1П33С

Выходной двойной лучевой тетрод

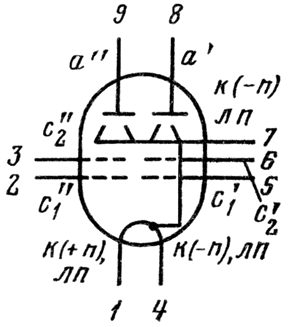

Обозначения:
а' - анод первого тетрода, а" - анод второго тетрода, с1' - сетка первая первого тетрода, с1" - сетка первая второго тетрода, с2' - сетка вторая первого тетрода, с2" - сетка вторая второго тетрода, лп - лучеобразующие пластины, к(+п) - катод (плюс нити накала), к(-п) - катод (минус нити накала).
