4П1Л

Генераторный пентод

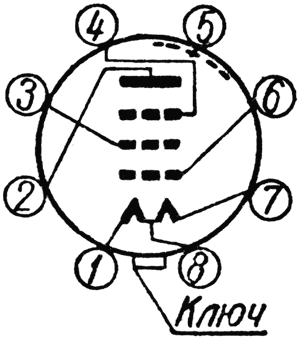

Схема соединения электродов лампы 4П1Л со штырьками: 1 - катод (нить накала), 2 - анод, 3 - сетка вторая, 4 - сетка третья, 5 - экран внутренний, 6 - сетка первая, 7 - катод (нить накала), 8 - средняя точка катода.
