6Р4П

Двойной пентод

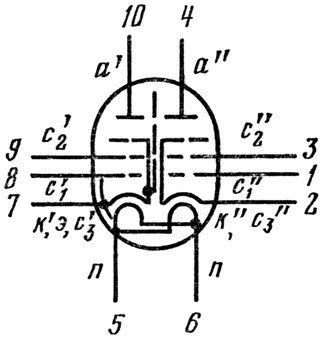

Обозначения:
а' - анод первого пентода, а" - анод второго пентода, с1' - первая сетка первого пентода, с1" - первая сетка второго пентода, с2' - вторая сетка первого пентода, с2" - третья сетка второго пентода, с3' - третья сетка первого пентода, с3" - вторая сетка второго пентода, к' - катод первого пентода, к" - катод второго пентода, э - экран, п - подогреватель катода.
