6Х7Б-В

Двойной диод

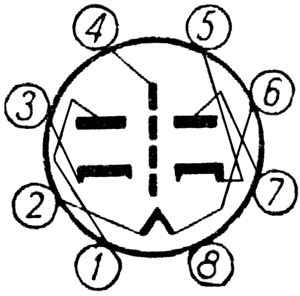

Схема соединения электродов лампы 6Х7Б-В с выводами: 1 - анод первого диода; 2 и 6 - подогреватель (накал); 3 - катод первого диода; 4 - экран; 5 - катод второго диода; 7 - анод второго диода; 8 - свободный (укороченный). При отсутствии цветной метки счет выводов производится от укороченного восьмого вывода.
