ECH84

Триод-гептод

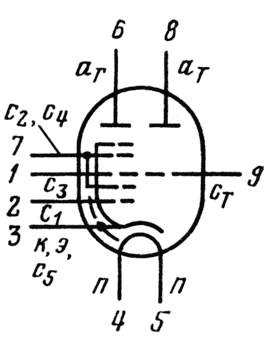

Обозначения:
аг - анод гептода, ат - анод триода, с1 - сетка первая гептода, с2 - сетка вторая гептода, с3 - сетка третья гептода, с4 - сетка четвертая гептода, с5 - сетка пятая гептода, ст - сетка триода, к - катод, э - экран, п - подогреватель катода.
