Радиоприемник "Мир М-154"

Внешний вид радиоприемника 'Мир М-154'

Радиоприемник "Мир М-154" с 1955 г. выпускался Рижским электротехническим заводом "ВЭФ". Радиоприемник является дальнейшей модернизацией радиоприемника "Мир М-152". В новом радиоприемнике улучшены электроакустические данные, конструкция и внешний вид по сравнению с предшественником.

В схему и конструкцию радиоприемника внесены следующие изменения.

Улучшено внешнее оформление приемника: уменьшены размеры ящика, его передняя стенка инкрустирована ценными породами дерева светлых тонов, применена новая рельефная декоративная ткань.

Растянутые участки коротковолнового диапазона 25 и 31 м объединены в один полурастянутый диапазон, что позволило упростить схему и конструкцию приемника.

В гетеродине и смесителе применена одна лампа 6А7 (исключен отдельный гетеродин), исключено не оправдавшее себя в эксплуатации устройство для бесшумной настройки (лампа 6Г2), что дало возможность упростить схему, сохранив высокие электрические параметры приемника.

Предусмотрена возможность переключения на прием местных (и мощных) радиостанций.

Два одинаковых 4-х ваттных громкоговорителя с диффузорами диаметром 200 мм включены параллельно и синфазно, воспроизводят один и тот же диапазон частот, но имеют разные собственные резонансные частоты: один порядка 60-70 Гц, второй 80-95 Гц.

Улучшена регулировка тембра в усилителе низкой частоты, увеличена отрицательная обратная связь в области низких звуковых частот, вследствие чего уменьшились нелинейные искажения на этих частотах.

В выходном каскаде лампы 6П3С заменены лампами 6П6С.

Улучшена конструкция амортизации лампы 6А7 и крепления блока переменных конденсаторов на шасси, в результате чего уменьшена возможность возникновения микрофонного эффекта и отпала необходимость в грузе для лампы 6А7.

Кроме того, произведены некоторые дополнительные непринципиальные изменения как в высокочастотной, так и в низкочастотной частях приемника.

Гнездо "Противовес" ("Земля") выполнено с замыкающим контактом, вследствие чего стало возможным подключать к приемнику как обычные, так и шумопонижающие антенны.

Улучшена конструкция шкального устройства, что повысило надежность его работы и дало возможность исключить восемь лампочек освещения шкалы. В модернизированном радиоприемнике применено 11 радиоламп вместо 13.

Габариты приемника: 720 х 490 х 370 мм; вес 35 кг.

Приемник имеет следующие каскады:
1. УВЧ на лампе 6К3.
2. Преобразователь на лампе 6А7.
3. Двухкаскадный УПЧ на двух лампах 6К3.
4. Детектор сигнала и АРУ на лампе 6Х6С.
5. Двухкаскадный предварительный УНЧ на лампе 6Н8С.
6. Предоконечный УНЧ и фазоинвертор на лампе 6Н8С.
7. Оконечный двухтактный усилитель на двух лампах 6П6С.
8. Оптический индикатор настройки на лампе 6Е5С.
9. Выпрямитель на лампе 5Ц3С.

Приемник имеет следующие диапазоны:
    1. Длинноволновый 2000 - 723 м (150 - 415 кГц);
    2. Средневолновый 577 - 187 м (520 - 1600 кГц};
    3. Коротковолновый 1-й полурастянутый 75 - 50 м (4 - 6 МГц);
    4. Коротковолновый 2-й полурастянутый 50 - 38,5 м (5,98 - 7,9 МГц);
    5. Коротковолновый 3-й полурастянутый 32 - 24,8 м (9,36 - 12,1 МГц).


Основные параметры


Реальная чувствительность приемника на всех диапазонах порядка 30-40 мкВ, чувствительность в положении "Местный прием" ниже реальной на 30-40 дБ, избирательность по соседнему каналу порядка 56-60 дБ', ослабление сигнала зеркального канала на диапазонах длинных волн порядка 62-64 дБ, средних - 52-54 дБ и коротких - 30-36 дБ; ослабление сигнала частоты, равной промежуточной, порядка 42-46 дБ, полоса пропускания по промежуточной частоте (ослабление на 6 дБ) в положении "Узкая полоса" порядка 5-6 кГц, в положении "Широкая полоса" - 12-13 кГц.

Уход частоты настройки гетеродина на самых высоких частотах диапазона не превышает 1-2 кГц,

Благодаря автоматической регулировке усиления при изменении уровня входного сигнала на 60 дБ выходное напряжение колеблется лишь в пределах 3-4 дБ.

Ручная регулировка громкости с тонкомпенсацией производится в пределах 60 дБ.

Регулировка тембра раздельно обеспечивает изменение частотной характеристики: в области низких звуковых частот на +5 и -7 дБ и в области верхних звуковых частот на +6 и -20 дБ.

Номинальная выходная мощность приемника составляет 4 Вт. При этом нелинейные искажения по всему тракту (по звуковому давлению) на частотах до 100 Гц составляют не более 12%, на частотах до 400 Гц - не более 7%, на частотах выше 400 Гц - не более 5%.

Максимальная выходная (не искаженная на слух) мощность порядка 8 Вт.

Частотная характеристика всего тракта (по звуковому давлению) при неравномерности 14 дБ на всех диапазонах и 18 дБ на частотах ниже 250 кГц имеет полосу не уже 60 - 6 500 Гц.

Уровень фона относительно номинальной выходной мощности приемника ниже на 50-52 дБ.

Среднее звуковое давление, создаваемое громкоговорителями, при номинальной выходной мощности в заданной полосе частот составляет 23-26 бар.

Значительно снижена мощность, потребляемая приемником от сети питания напряжением 110, 127 и 220 В. Она составляет 110 Вт вместо 160 Вт, потребляемых приемником "Мир М-152".


Схема


Связь антенной цепи с входными контурами на диапазоне 25-31 м индуктивно-емкостная, на диапазонах 38,5-50 м и 50-75 м - индуктивная, а на диапазонах средних и длинных волн - индуктивно-емкостная.

Выход усилителя ВЧ на коротковолновых диапазонах включен по схеме с автотрансформаторной связью настроенного контура в аноде лампы а на диапазонах средних и длинных волн применяется схема апериодического усилителя с сопротивлением нагрузки R1.

Фильтр, ослабляющий сигнал с частотой равной промежуточной, включен в цепь катода лампы усилителя ВЧ.

Смеситель работает на одной лампе 6А7 (Л2) которая выполняет функции смесителя и гетеродина. Гетеродин выполнен по трехточечной схеме с индуктивной связью.

Схемы коммутации диапазонов лампочек подсветки шкалы и замыкателя выхода принципиально не изменились, кроме упрощения, благодаря объединению двух участков коротковолнового диапазона и переработки схемы смесителя

Усилитель промежуточной частоты состоит из двух каскадов с тремя двухконтурными полосовыми фильтрами.

Детектор сигнала и детектор АРУ работают на двойном диоде типа 6Х6С (A5). Детектор сигнала выполнен по обычной схеме диодного детектирования. Для создания наивыгоднейших условий работы детектора на его диод подается большое напряжение промежуточной частоты, а детектированное напряжение звуковой частоты на вход усилителя низкой частоты снимается с 1/15 части нагрузки детектора (R19). Напряжение АРУ подается на управляющие ceтки ламп Л1 и Л3, такая АРУ работает как усиленное АРУ с задержкой.

Переключение приемника на прием местных и мощных радиостанций производится путем перевода переключателя рода работ (П3) во второе положение. При этом в цепь катода лампы Л1 включается сопротивление R3 падение напряжения на котором создает обратную связь в этом каскаде и этим резко снижает усиление по высокой частоте (~ 30 дБ). Кроме того, для уменьшения перегрузки выхода приемника сопротивление R19 шунтируется сопротивлением R20, отчего уменьшается напряжение, подаваемое на усилитель низкой частоты.

Таким образом довольно простым способом достигается резкое снижение чувствительности приемника и уменьшается возможность перегрузки его выхода при сохранении работы АРУ и оптического указателя настройки.

Предварительный усилитель НЧ состоит из двух каскадов усиления, где включен двойной триод 6Н8С (Л6). С анода лампы второго каскада в катод лампы первого каскада предварительного усилителя низкой частоты подается напряжение частотно зависимой отрицательной обратной связи (через конденсаторы C73, C74 и C75 на дроссель Др2). Эта цепь обратной связи переключателем тембра (П4) обеспечивает эффективную регулировку частотной характеристики в области высоких звуковых частот.

Переключатель тембра высоких звуковых частот имеет пять положений 1-завал (на частоте 5000 Гц) на 18-20 дБ, 2 - завал на 8-10 дБ, 3 и 4 - прямолинейная характеристика, 5 - подъем на 6-8 дБ. Кроме того, этот переключатель осуществляет переключение полосы по промежуточной частоте в положениях 1, 2 и 3 - "Узкая полоса", в положениях 4-5 - "Широкая полоса".

Регулировка тембра в области низких звуковых частот осуществляется с помощью переключателя П5 путем изменения соотношения величин RC плеч делителя в цепи сетки фазовращателя (R38, R39, R40, C76, C77 и R41).

Переключатель П5 имеет три положения а именно: 1 - завал (на частоте 100 Гц) на 6 дБ, 2 - прямолинейная характеристика, 3 - подъем на 5-6 дБ.

Предоконечный фазоинверсный каскад усилителя НЧ выполнен на двойном триоде 6Н8С (Л7) по автобалансной схеме.

Оконечный каскад - усилитель мощности - выполнен на лампах 6П6С (Л8 и Л9) по двухтактной схеме, работающий в режиме класса А.

Оконечный и фазоинверсный каскады охвачены глубокой отрицательной обратной связью (порядка 16 дБ). Напряжение обратной связи снимается с вторичной обмотки выходного трансформатора и через делитель из R43, R44 и R45 подается в катод лампы первого триода фазоинвертора. Это позволяем получить необходимую частотную характеристику, малый коэффициент искажений и постоянство параметров всего усилителя.

Гнезда "Внешний громкоговоритель" служат для подключения трансляционного громкоговорителя.

Выпрямитель приемника выполнен по обычной двухполупериодной схеме.


Детали


Выходной трансформатор. Первичная обмотка состоит из 2х1250 витков провода ПЭЛ 0,15 (сопротивление около 400 Ом), вторичная обмотка - из 40 витков ПЭЛ 1,25 (сопротивление 0,1 Ом) и обмотка для дополнительного громкоговорителя - из 420 витков ПЭЛ 0,1 (сопротивление 130 Ом). Сердечник из пластин Ш-25, набор 35 мм.

Силовой трансформатор. Сетевая обмотка содержит 2х (263+41) витков провода ПЭЛ 0,51 (сопротивление 10 Ом). Повышающая обмотка имеет 2х700 витков ПЭЛ 0,29 (сопротивление 85 Ом). Обмотка накала ламп состоит из 16 витков ПЭЛ 1,35 и обмотка накала кенотрона - из 13 витков ПЭЛ 1,0. Сердечник из пластин Ш-40, набор 50 мм.

Дроссель фильтра Др1 имеет 4 000 витков провода ПЭЛ 0,17 (сопротивление 380 Ом). Сердечник из пластин Ш-15, набор 20 мм. Воздушный зазор 0,12 мм

Дроссель обратной связи Др2 содержит 2900 витков провода ПЭЛ 0,1 (сопротивление 240 Ом).

Громкоговорители типов 4ГД-3 ВЭФ и 4ГД-4 ВЭФ. Звуковые катушки имеют по 63 витка провода ПЭЛ 0,18 (сопротивление каждой катушки постоянному току 3,4 Ом). Конструктивно громкоговорители отличаются центрирующим устройством, что создает разные резонансные частоты подвижных систем

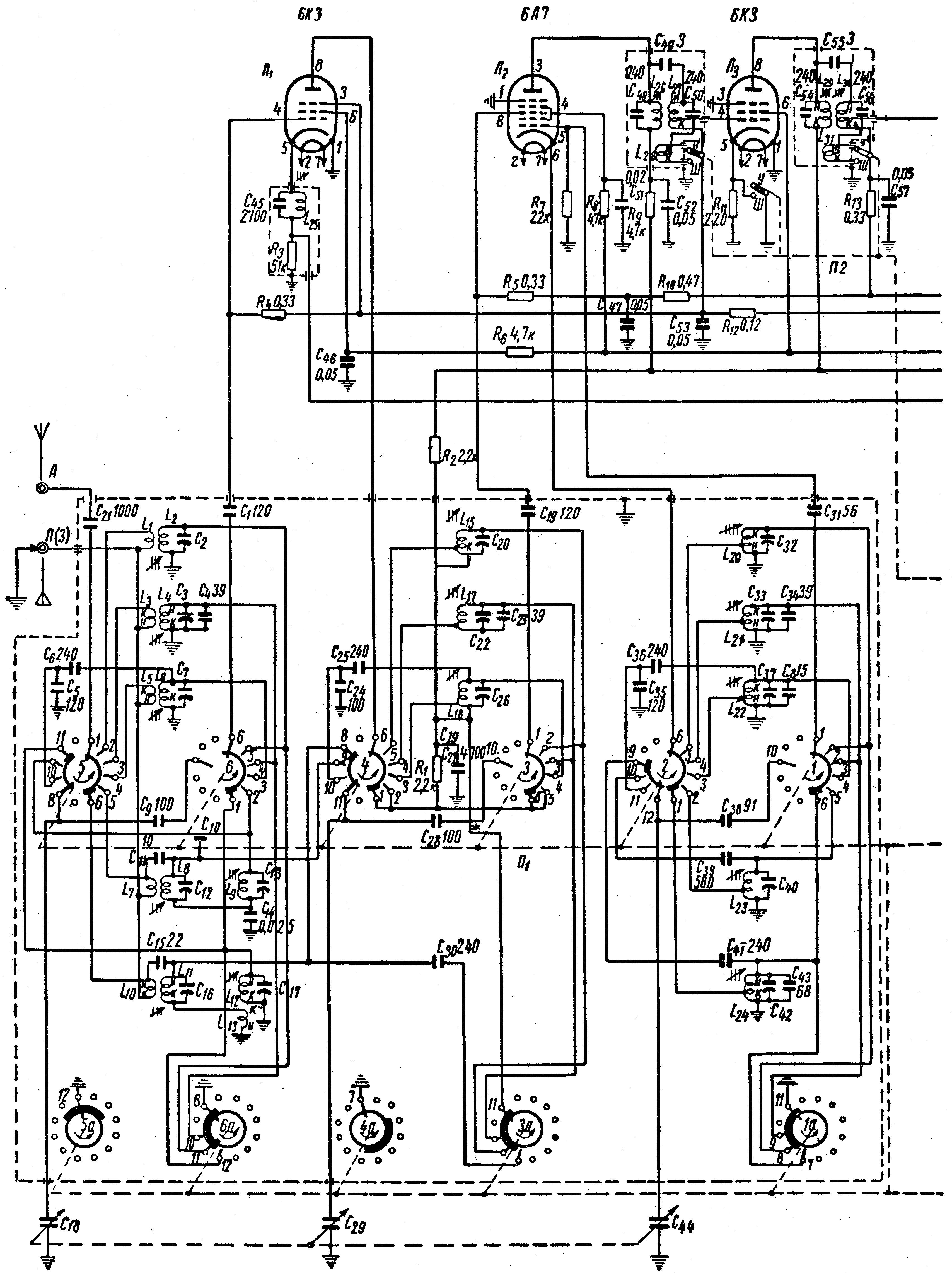

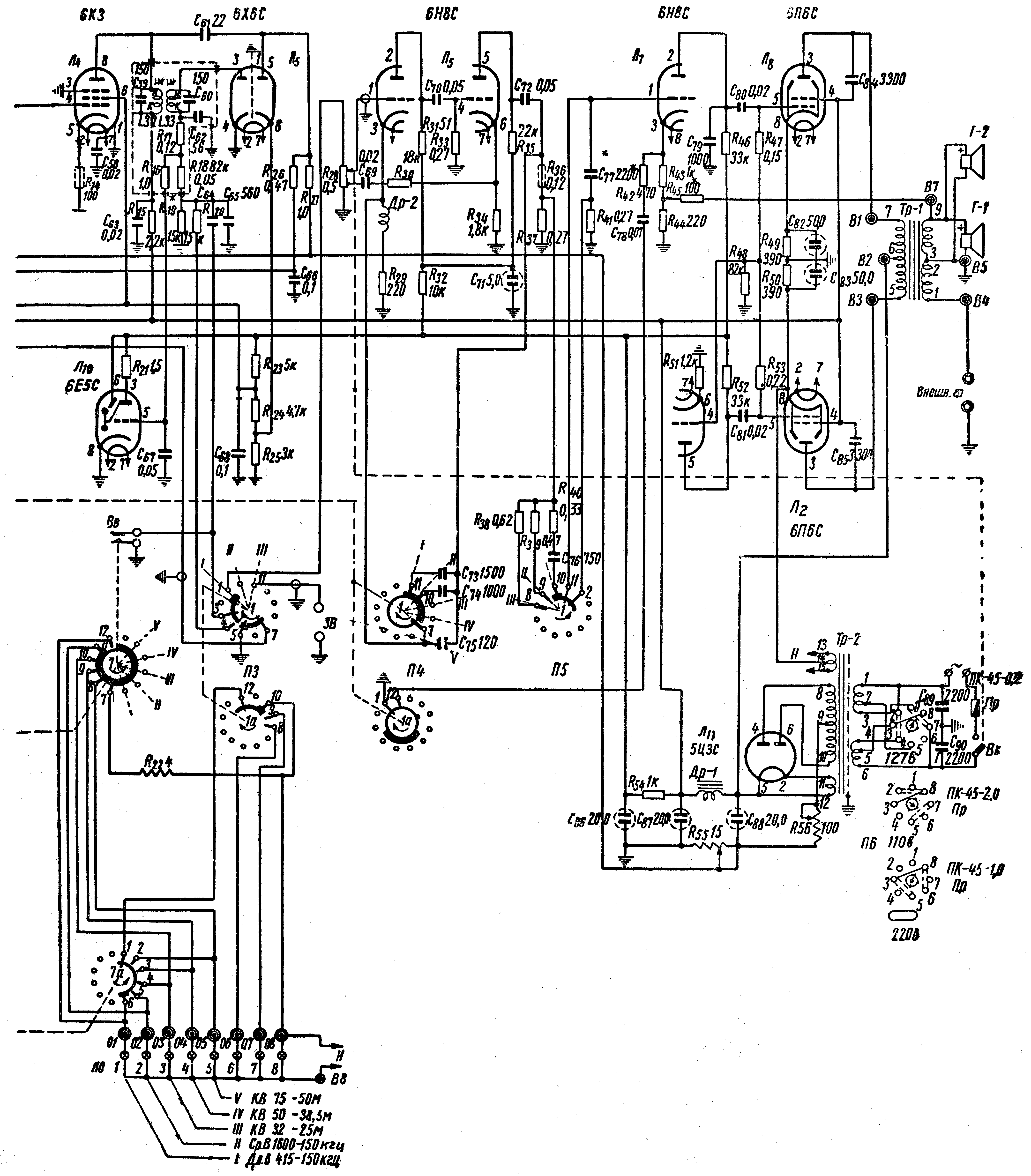

Принципиальная схема радиоприемника "Мир М-154"

Первая часть

Экранный вариант (150 dpi gray - 246 kb) Принтерный вариант (600 dpi b/w - 308 kb)

Схема в формате DjVu (65 kb)   О формате DjVu




Вторая часть
Экранный вариант (150 dpi gray - 301 kb) Принтерный вариант (600 dpi b/w - 391 kb)

Схема в формате DjVu (81 kb)   О формате DjVu

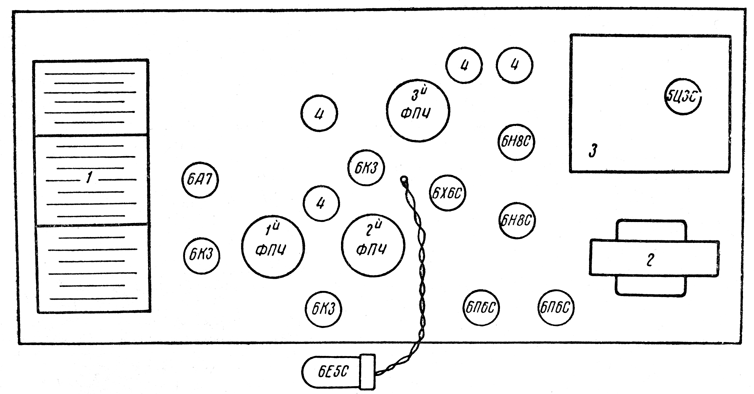

Расположение ламп и деталей на шасси радиоприемника "Мир М-154"


 Расположение ламп и деталей на шасси радиоприемника 'Мир М-154'


1 - конденсаторы переменной емкости; 2 - дроссель фильтра; 3 - силовой трансформатор.

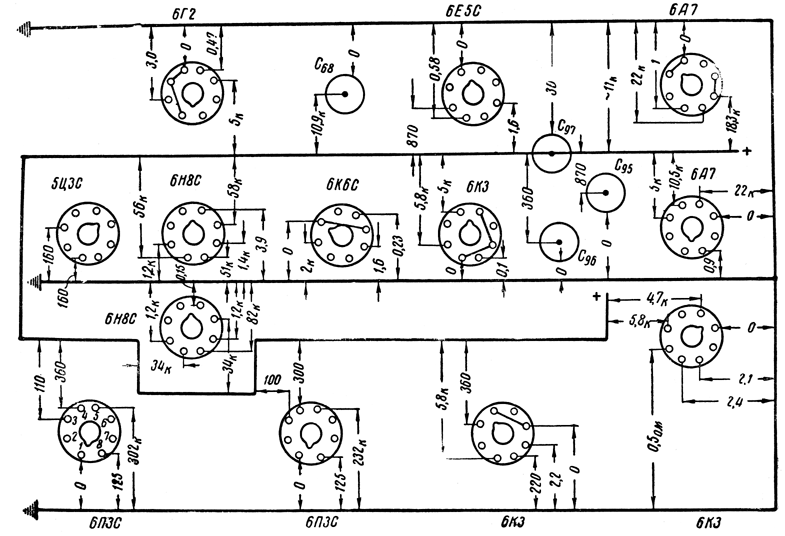

Схема проверки сопротивлений приемника "Мир М-154"


 Схема проверки сопротивлений приемника 'Мир М-154'
