Радиола "ВЭФ-Аккорд"

Внешний вид радиолы 'ВЭФ-Аккорд'

Радиола имеет семиламповый приемник с диапазонами длинных, средних и коротких волн и универсальный проигрыватель, позволяющий воспроизводить запись с обычных и долгоиграющих грампластинок.

Принципиальная схема, конструкция, внешнее оформление и электрические показатели радиолы точно такие же как у приемника "ВЭФ-Аккорд".

Дополнительная часть схемы радиолы, отличающая ее от приемника, приведена ниже.

Габариты радиолы: 590 х 340 х 410 мм; вес 23 кг. Потребляемая мощность 80 Вт при прослушивании грампластинок и 65 Вт при приеме радиостанций.

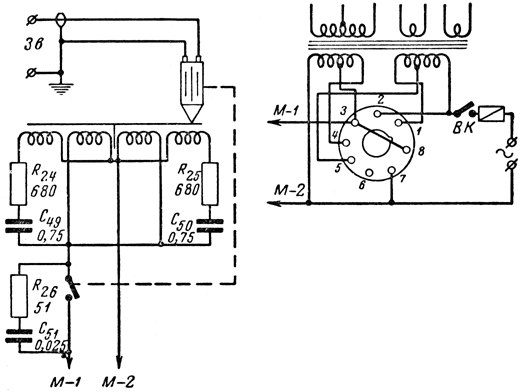

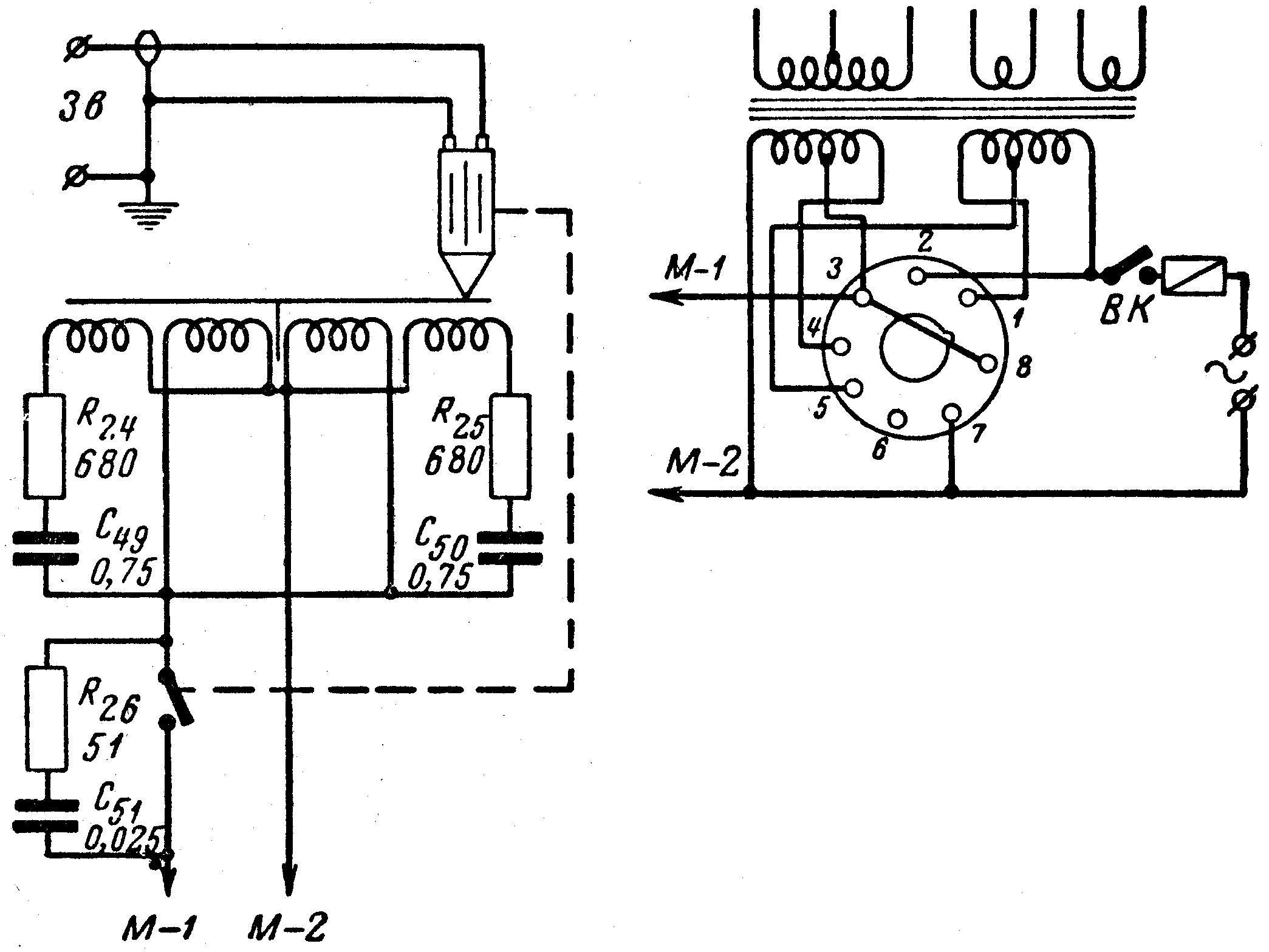

Часть принципиальной схемы радиолы "ВЭФ-Аккорд"


Экранный вариант (150 dpi gray - 39 kb) Принтерный вариант (600 dpi b/w - 49 kb)

Схема в формате DjVu (11 kb)   О формате DjVu
