Радиола "Мир"

Внешний вид радиолы 'Мир'

Радиола настольного типа "Мир" представляет собой 11-ламповый приемник "Мир-154", оформленный вместе с универсальным электропроигрывателем в общем футляре.


Схема


Принципиальные схемы приемника и радиолы в основном одинаковы. Разница заключается лишь в добавлении нескольких элементов, необходимых для включения звукоснимателя и электродвигателя. Схема этой добавочной части приведена ниже.

Проигрывающее устройство состоит из двухскоростного электродвигателя типа ДАГ-1 с автостопом и пьезоэлектрического звукоснимателя типа ЗПК 54, снабженного двумя сменными головками. В каждой из них имеется постоянно закрепленная корундовая игла. Одна из головок (с красным гребешком) предназначена для воспроизведения долгоиграющих грампластинок, а другая (с желтым гребешком - для проигрывания обычных грампластинок.

Потребляемая мощность 125 Вт.

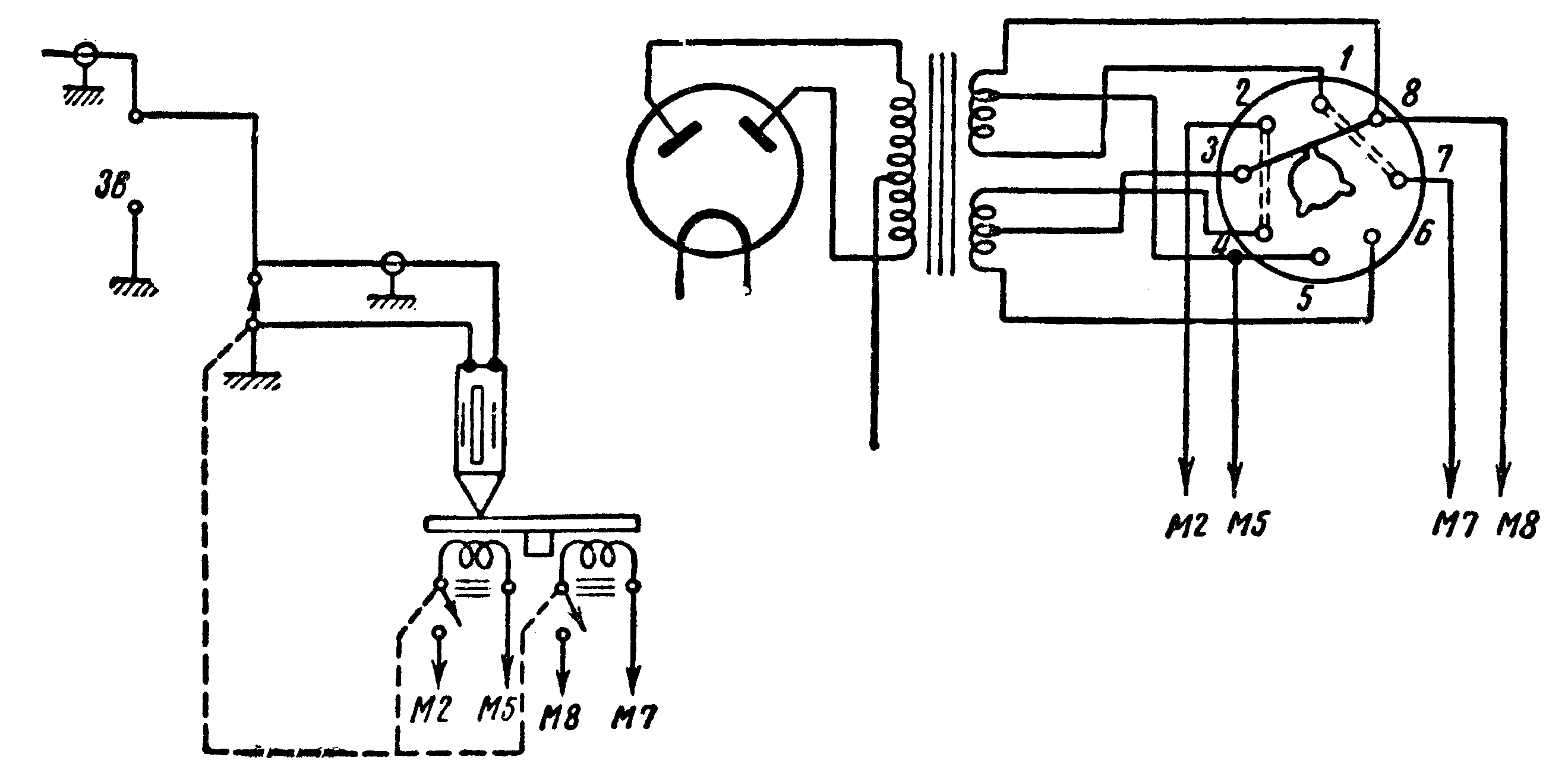

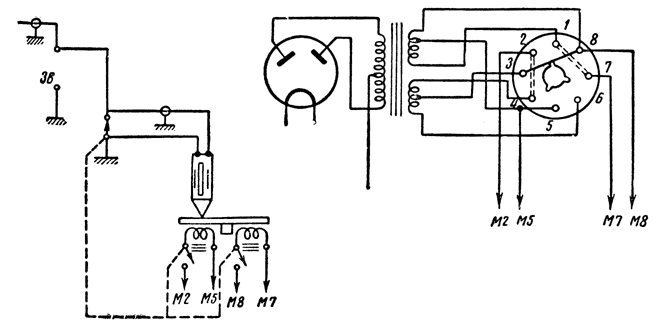

Часть принципиальной схемы радиолы "Мир"


Экранный вариант (150 dpi gray - 32 kb) Принтерный вариант (600 dpi b/w - 43 kb)

Схема в формате DjVu (9 kb)   О формате DjVu
