Радиола "Урал-53"

Внешний вид радиолы 'Урал-53'

Радиола "Урал-53" отличается от модели "Урал-52" тем, что в ней применен универсальный проигрыватель, позволяющий прослушивать как обычные, так и долгоиграющие граммофонные пластинки. В соответствии с этим звукосниматель заменен пьезоэлектрическим и несколько изменена схема его включения.

Конструкция и схема радиолы остались почти без изменений.

Данные катушек, трансформаторов, электродвигателя и громкоговорителя такие же, как и у радиолы "Урал-52".

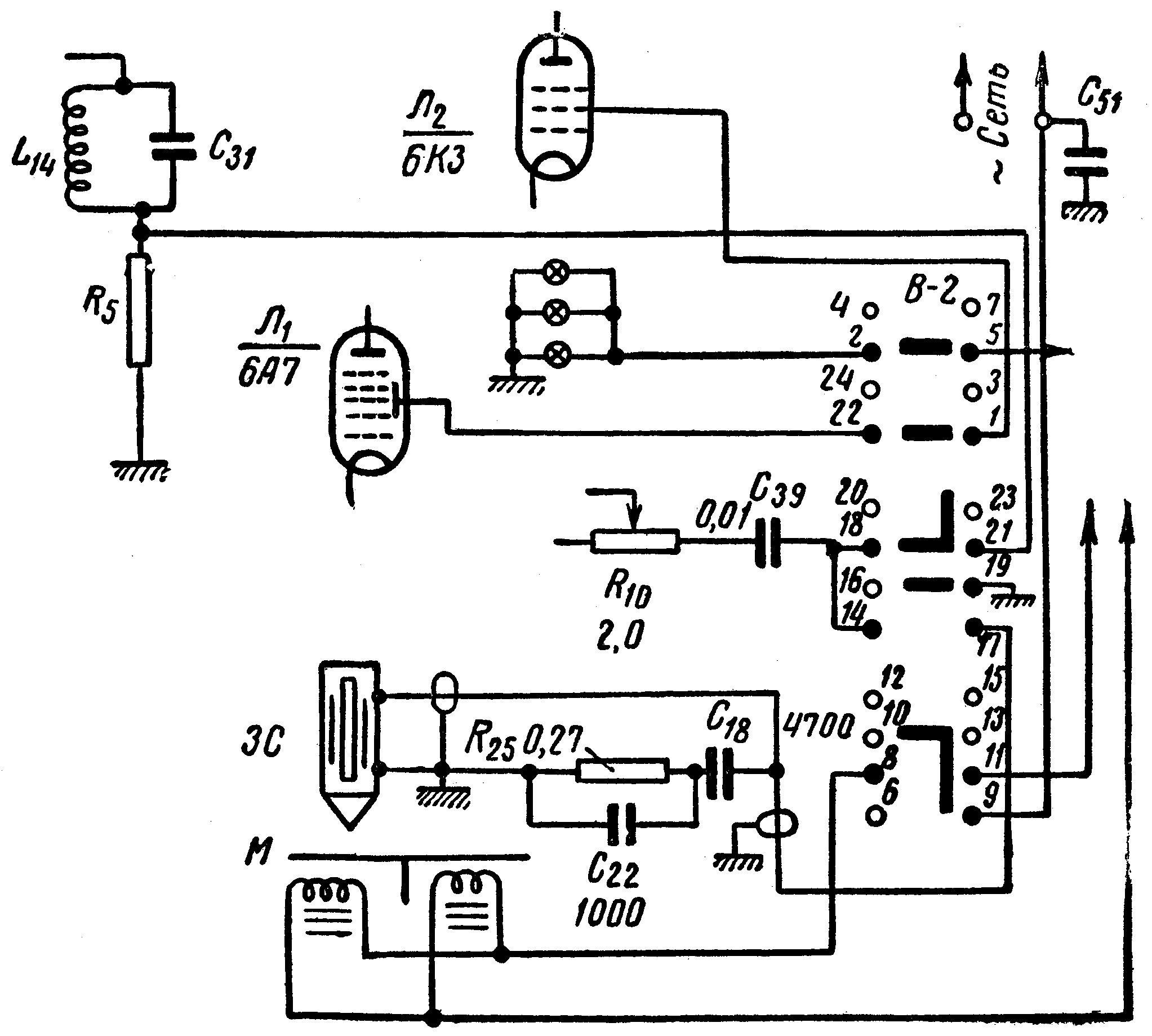

Изменения в схеме радиолы "Урал-53" по сравнению с "Урал-52"


Экранный вариант (150 dpi gray - 52 kb) Принтерный вариант (600 dpi b/w - 58 kb)

Схема в формате DjVu (13 kb)   О формате DjVu
