Радиоприемник "Москвич-В"

(модификация 2)

Внешний вид радиоприемника 'Москвич-В'

Схема приемника Москвич-В неоднократно подвергалась изменениям. После первой модернизация приемники имели схему, приведенную ниже. Эти приемники легко отличить по способу включения регулятора громкости: у первых образцов экранированный провод от переменного сопротивления идет к сетке лампы 6Б8С, у модернизированных - к сетке лампы 6П6С.


Детали


Схема и данные обмоток силового автотрансформатора приемника 'Москвич-В'
Схема и данные обмоток силового автотрансформатора приемника "Москвич-В" (модификация 2).

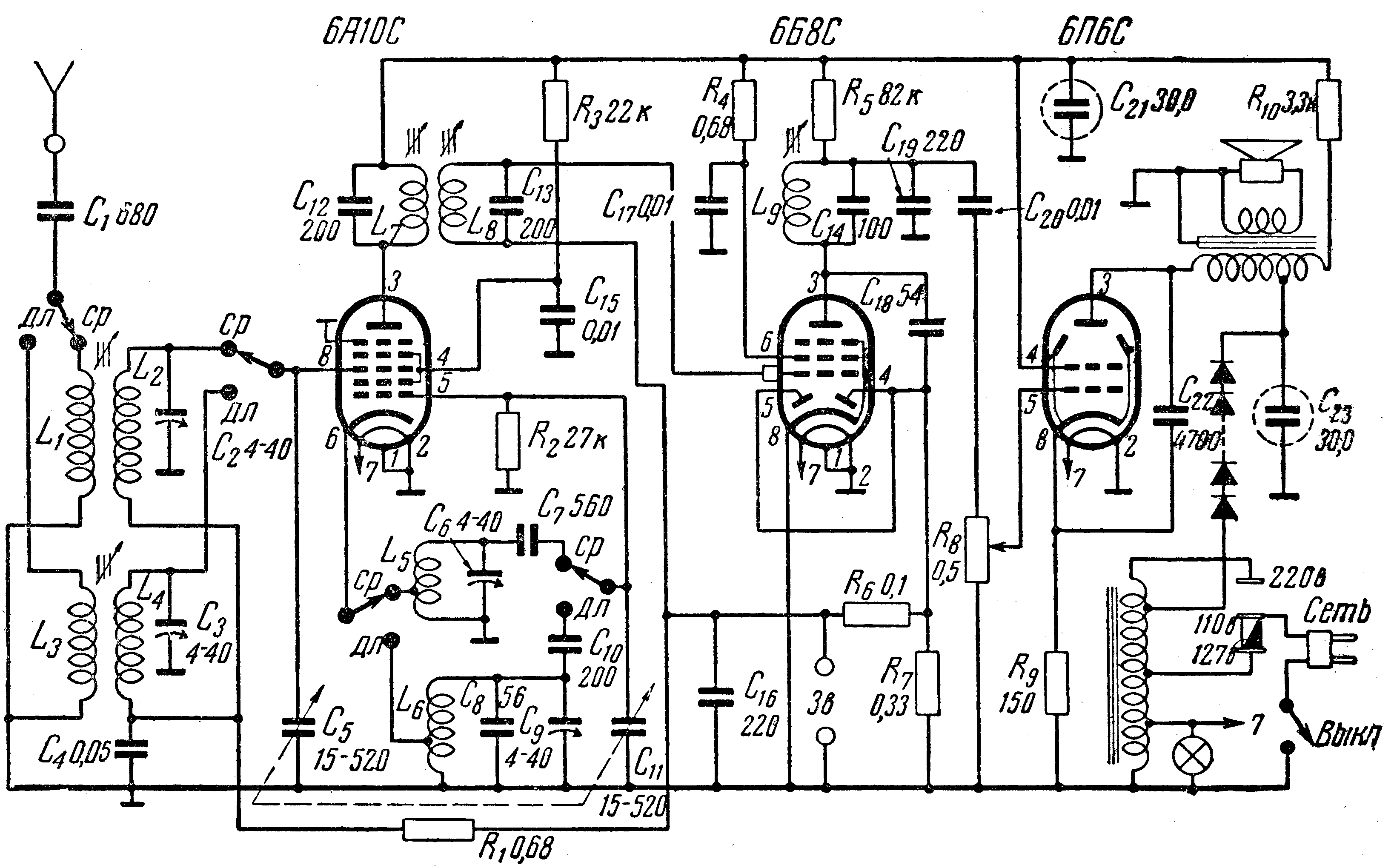

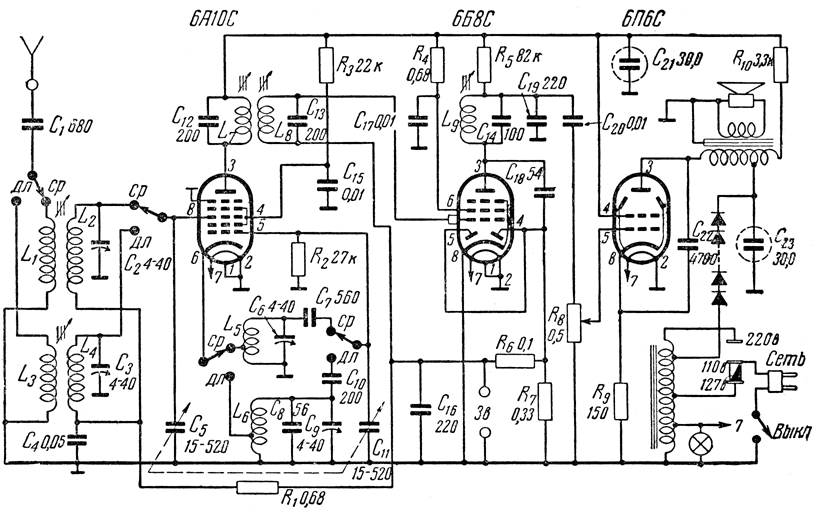

Принципиальная схема радиоприемника "Москвич-В"


Экранный вариант (150 dpi gray - 120 kb) Принтерный вариант (600 dpi b/w - 146 kb)

Схема в формате DjVu (38 kb)   О формате DjVu

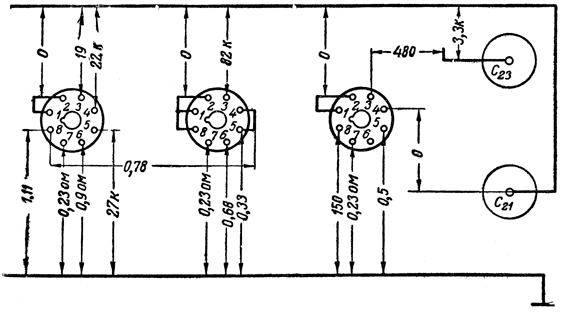

Схема проверки сопротивлений приемника "Москвич-В"


 Схема проверки сопротивлений приемника 'Москвич-В'

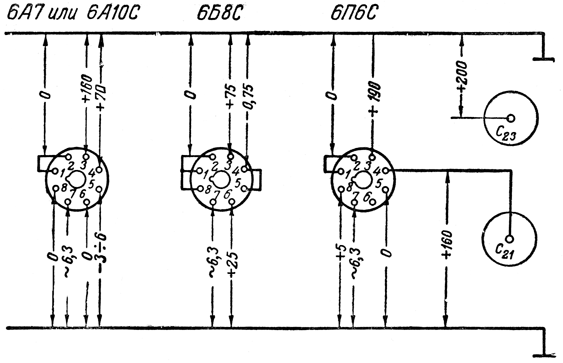

Схема проверки напряжений приемника "Москвич-В"


 Схема проверки напряжений приемника 'Москвич-В'
