Радиоприемник "Москвич-В"

(модификация 3)

Внешний вид радиоприемника 'Москвич-В'

Дальнейшая модернизация приемника Москвич-В мало отразилась на принципиальной схеме: приемник был снабжен дополнительным гнездом для подключения антенны через конденсатор С24 и, кроме того, были несколько изменены значения ряда емкостей и сопротивлений.

Очередная модернизация выразилась в замене селенового столбика кенотроном типа 6Ц5С. Измененная схема питания приведена ниже. После этого приемник стал четырехламповым.


Детали


Схема и данные обмоток силового автотрансформатора приемника 'Москвич-В'
Схема и данные обмоток силового автотрансформатора приемника "Москвич-В" (модификация 3).


Схема и данные обмоток силового автотрансформатора приемника 'Москвич-В'
Схема и данные обмоток силового автотрансформатора приемника "Москвич-В" (модификация 3, вариант с кенотроном).

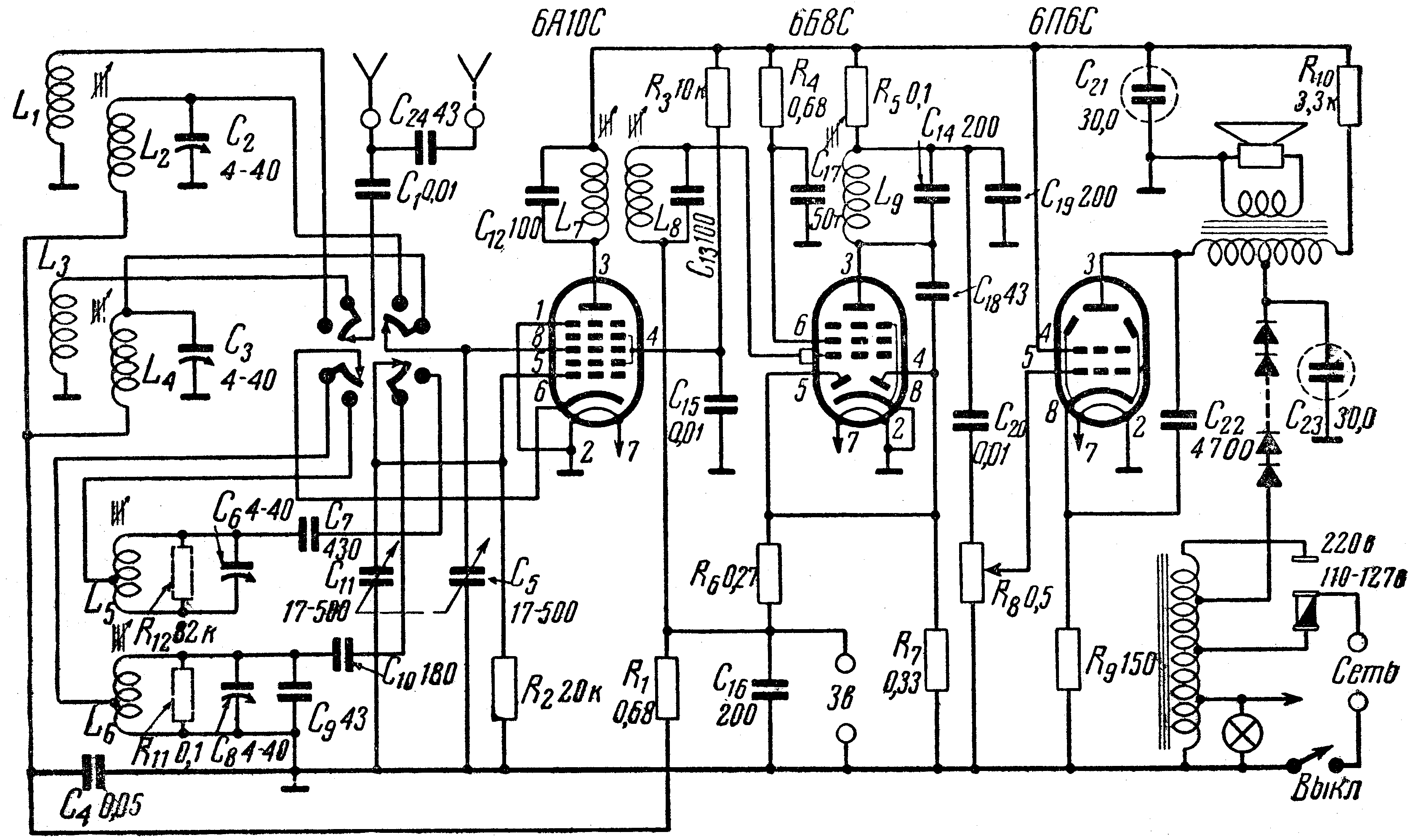

Принципиальная схема радиоприемника "Москвич-В"


Экранный вариант (150 dpi gray - 131 kb) Принтерный вариант (600 dpi b/w - 157 kb)

Схема в формате DjVu (39 kb)   О формате DjVu

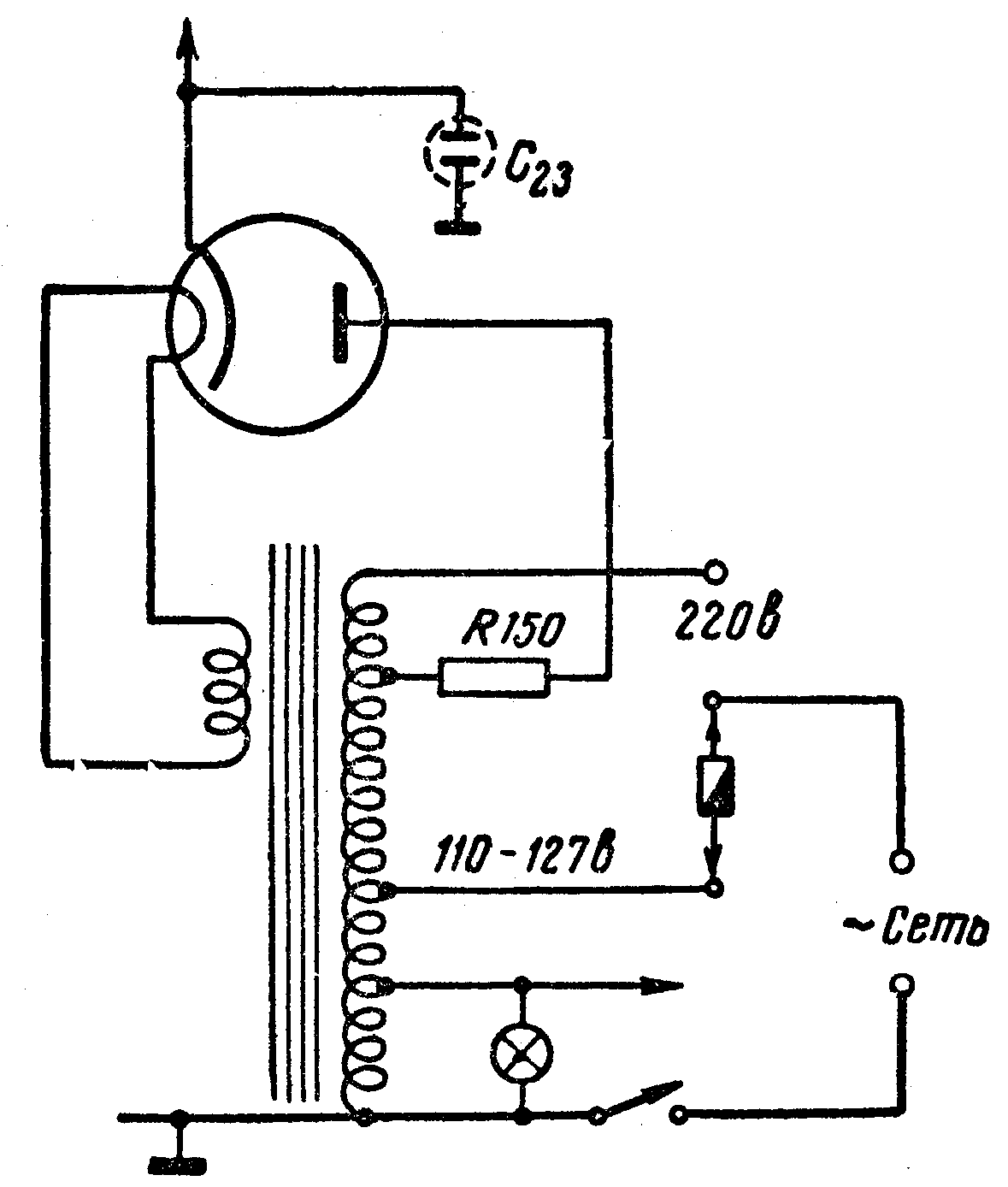

Схема силовой части приемника "Москвич-В" с кенотроном


Экранный вариант (150 dpi gray - 20 kb) Принтерный вариант (600 dpi b/w - 24 kb)

Схема в формате DjVu (7 kb)   О формате DjVu

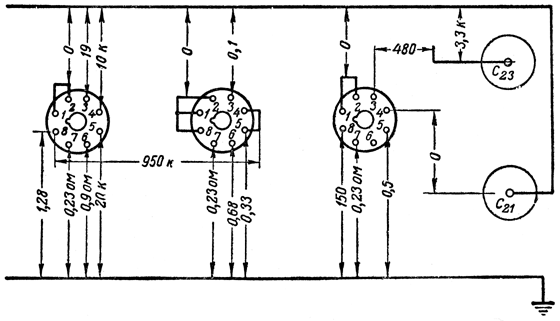

Схема проверки сопротивлений приемника "Москвич-В"


 Схема проверки сопротивлений приемника 'Москвич-В'

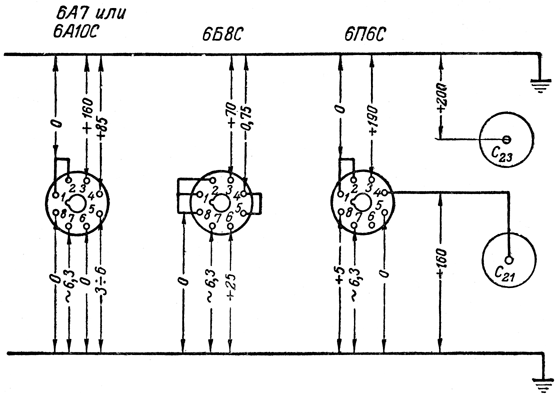

Схема проверки напряжений приемника "Москвич-В"


 Схема проверки напряжений приемника 'Москвич-В'
