Радиоприемник "Москвич-В"

(модификация 4)

Внешний вид радиоприемника 'Москвич-В'

Наиболее поздняя модернизация приемника Москвич-В коснулась как схемы приемника, так и способа питания - вместо традиционного силового автотрансформатора применен трансформатор.


Детали


Схема и данные обмоток силового трансформатора приемника 'Москвич-В'
Схема и данные обмоток силового трансформатора приемника "Москвич-В" (модификация 4).

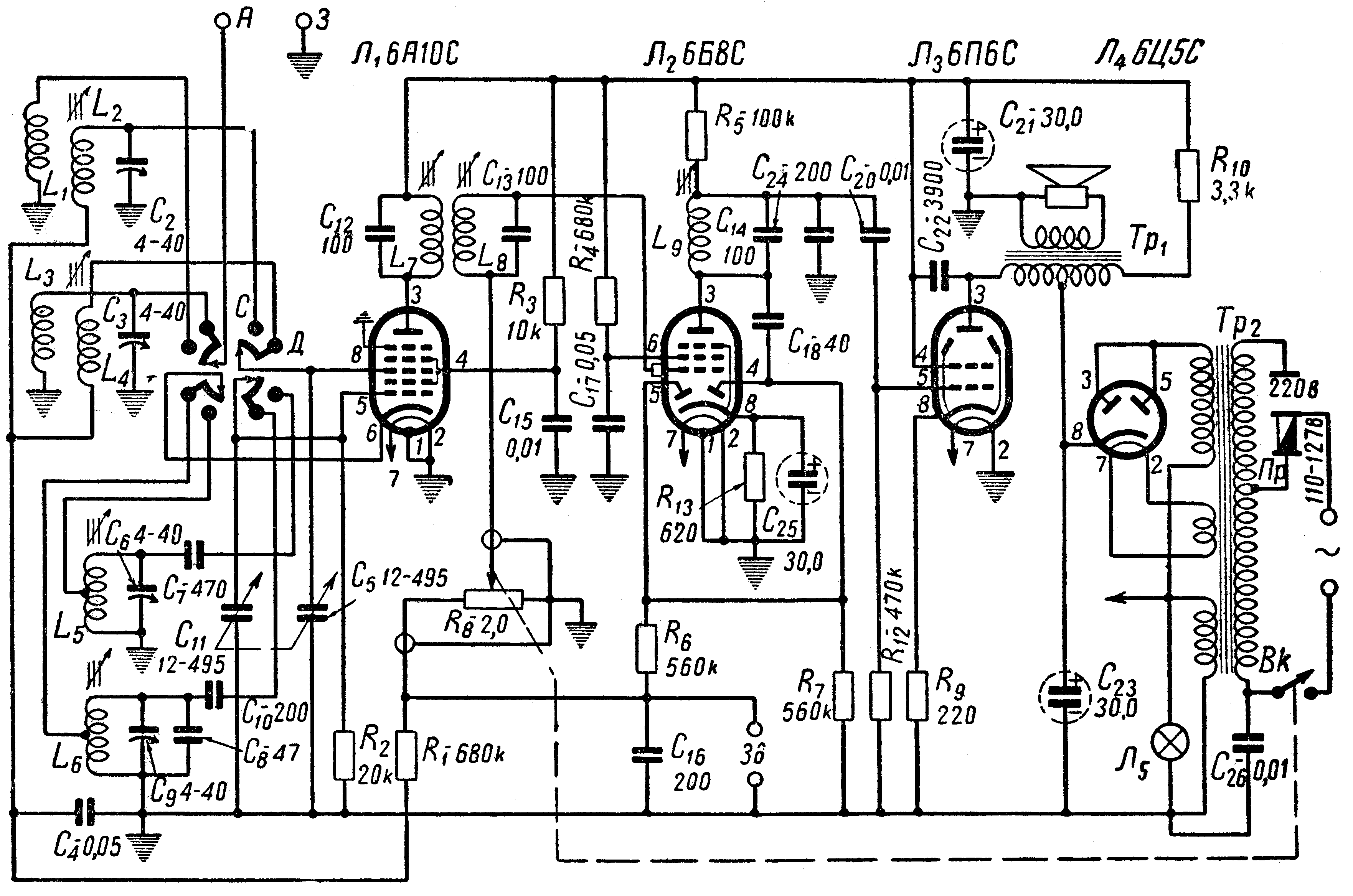

Принципиальная схема радиоприемника "Москвич-В"


Экранный вариант (150 dpi gray - 148 kb) Принтерный вариант (600 dpi b/w - 186 kb)

Схема в формате DjVu (44 kb)   О формате DjVu

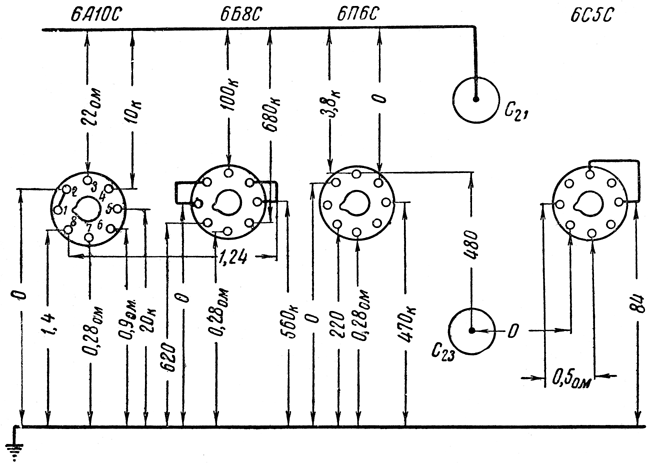

Схема проверки сопротивлений приемника "Москвич-В"


 Схема проверки сопротивлений приемника 'Москвич-В'

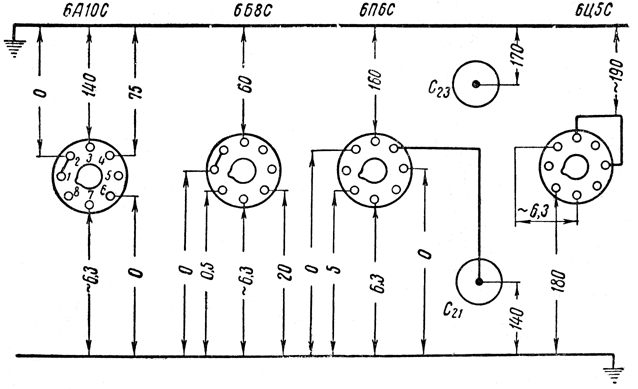

Схема проверки напряжений приемника "Москвич-В"


 Схема проверки напряжений приемника 'Москвич-В'
