Принципиальная схема телевизора КВН-49-1 отличается от схемы телевизора КВН-49-А следующим.

Канал изображения. В точку соединения сопротивлений R2, R3 и R7, R8, включенных в цепь катода лампы первого и второго каскадов УВЧ, подано положительное напряжение.

Переменным сопротивлением R3 в цепи катода первой лампы производится грубая регулировка усиления (чувствительность), а переменным сопротивлением R8 в цепи катода второй лампы более плавная регулировка (контрастность).

Фокусирующая катушка включена между плюсом выпрямленного напряжения и шасси по схеме "параллельного питания".

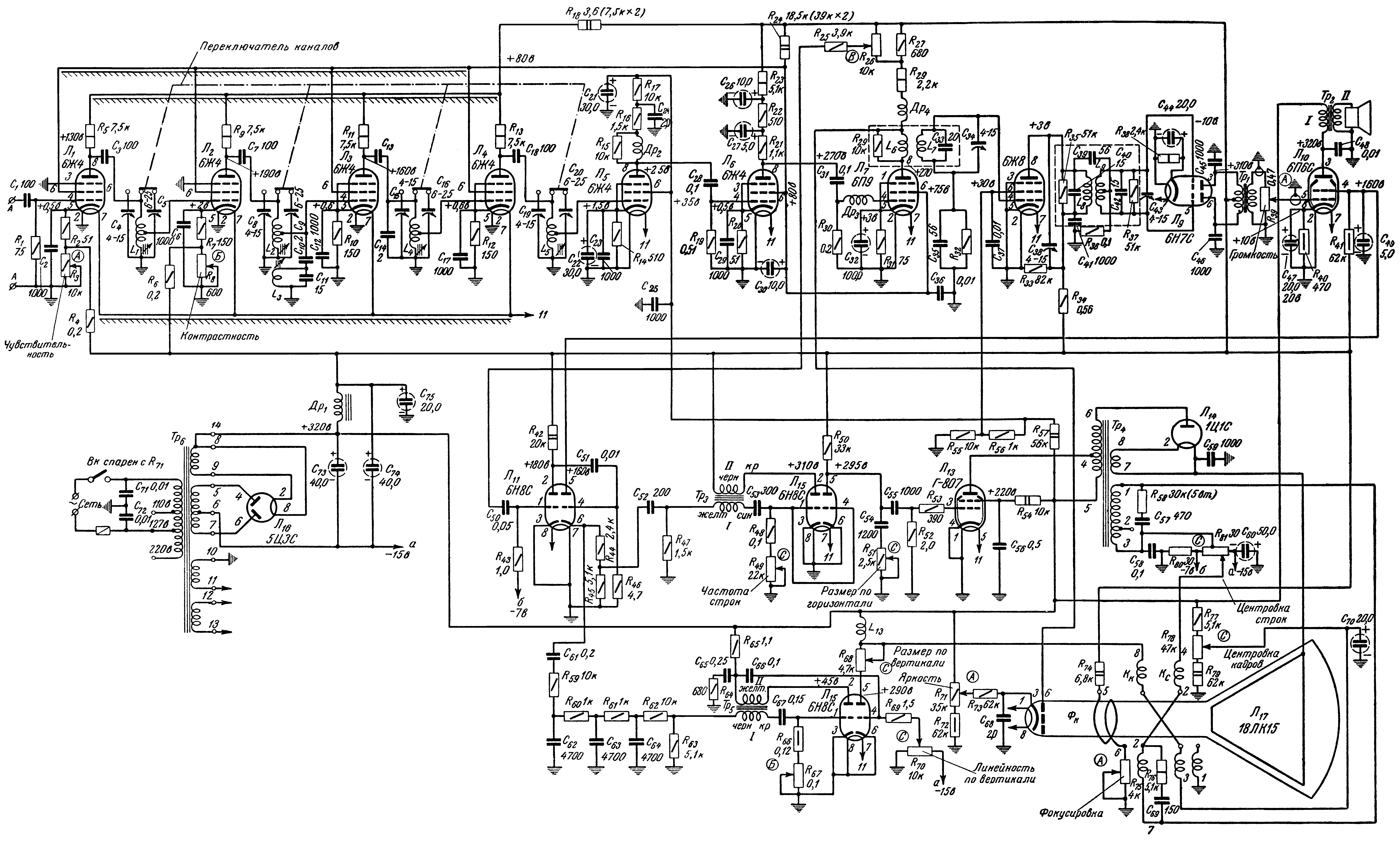

Принципиальная схема телевизора "КВН-49-1"


Экранный вариант (150 dpi gray - 494 kb)

Принтерный вариант (600 dpi b/w - 668 kb)

Схема в формате DjVu (237 kb)   О формате DjVu



Расположение ламп и деталей на шасси телевизора "КВН-49-1"



Схема проверки напряжений телевизора "КВН-49-1"


  Другие модели серии "КВН-49"
