Радиоприемник "Рекорд-53"

Внешний вид радиоприемника 'Рекорд-53'

Приемник "Рекорд-53" представляет собой дальнейшую модернизацию приемника "Рекорд-52", от которого он существенно отличается, главным образом, внешним оформлением.

Приемник рассчитан на питание только от сети переменного тока напряжением 110-127 В или 220 В. Общая компоновка приемника сохранена прежней.

Габариты приемника 440х272х200 мм; вес 5,8 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К3.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 6П6С.
5. Выпрямитель на лампе 6Ц5С.


Электрические показатели


Диапазон принимаемых частот, чувствительность, избирательность и частотная характеристика - по нормам ГОСТ для приемников 3-го класса.

Выходная мощность - 5 Вт при коэффициенте нелинейных искажений не более 10%.

Потребляемая мощность 40 Вт.


Особенности схемы


1. Связь входного контура с антенной - индуктивная. В диапазоне коротких волн в контур входит катушка L5, в диапазоне средних волн - L7, а в диапазоне длинных волн - L8. На средних волнах контурная катушка длинных волн L5 используется в качестве катушки связи; в остальных диапазонах имеются отдельные катушки связи L6 и L9.

2. При проигрывании граммофонных пластинок напряжение со звукоснимателя подается через конденсатор С32 на регулятор громкости. Одновременно с этим отключается цепь катода лампы 6А7, чтобы на выходе приемника не появилось помех от приема радиостанций.

3. В схеме приемника изменения коснулись в основном низкочастотной части, из которой исключена обратная связь между оконечным и предварительным каскадами УНЧ; отрицательная обратная связь сохранена лишь в оконечном каскаде.

4. Питание осуществляется через трансформатор, причем для питания анодных цепей применена автотрансформаторная связь, а для цепей накала введены понижающие обмотки. Для фильтрации выпрямленного напряжения применена та же схема, что и в приемнике "Рекорд-52".


Детали


Громкоговоритель типа 0,5-ГД-2 (1ГД-5). Звуковая катушка содержит 32+31 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,6 Ом).

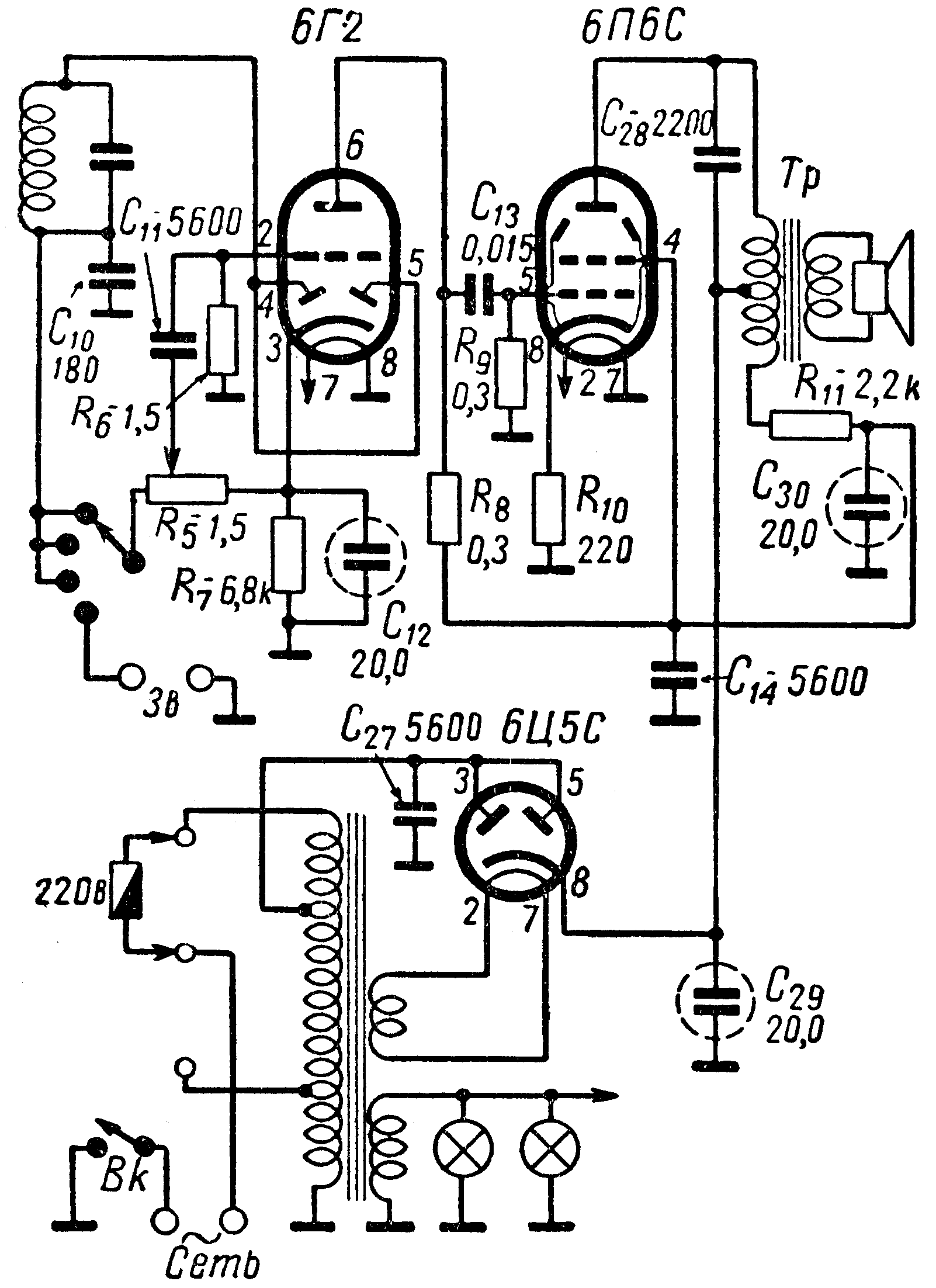

Изменения в схеме для приемника "Рекорд-53"
