Радиоприемник "Рекорд-53М"

Внешний вид радиоприемника 'Рекорд-53М'

Приемник "Рекорд-53М" представляет собой дальнейшую модернизацию приемника "Рекорд-53". Внешнее оформление у него точно такое же, как и у приемника "Рекорд-53".

Приемник рассчитан на питание только от сети переменного тока напряжением 110-127 В или 220 В.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К3.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 6П6С.
5. Выпрямитель на лампе 6Ц5С.


Электрические показатели


Диапазон принимаемых частот, чувствительность, избирательность и частотная характеристика - по нормам ГОСТ для приемников 3-го класса.

Выходная мощность - 5 Вт при коэффициенте нелинейных искажений не более 10%.

Потребляемая мощность 40 Вт.


Особенности схемы


1. В схеме приемника имеются незначительные отличия от предыдущей модели, в частности в цепь его детектора введен развязывающий фильтр.

2. Существенной переработке подверглась силовая часть приемника, где вместо автотрансформатора использован трансформатор.

3. Введенный в анодную цепь оконечной лампы конденсатор С31 включается в схему переключателем П2 в том случае, когда переключатель П1 устанавливается в положение "Звукосниматель".


Детали


Выходной трансформатор. Первичная обмотка состоит из 2600+200 витков провода ПЭЛ 0,12, вторичная - из 90 витков ПЭЛ 0,41. Сердечник из пластин Ш-16, набор 18 мм.

Силовой трансформатор. Сетевая обмотка имеет 1 320 витков ПЭЛ 0,12 (сопротивление 65 Ом) с отводами от 665-го витка для сети напряжением 110 В и от 737-го витка для сети напряжением 127 В. Повышающая обмотка состоит из 1 250 витков ПЭЛ 0,15 (сопротивление 197 Ом). Обмотка накала кенотрона содержит 42 витка ПЭЛ 0,51 (сопротивление 0,75 Ом), а обмотка накала ламп - 42 витка ПЭЛ 0,93 (сопротивление 0,17 Ом).

Громкоговоритель типа 1-ГД5. Звуковая катушка состоит из 32+31 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,6 Ом).

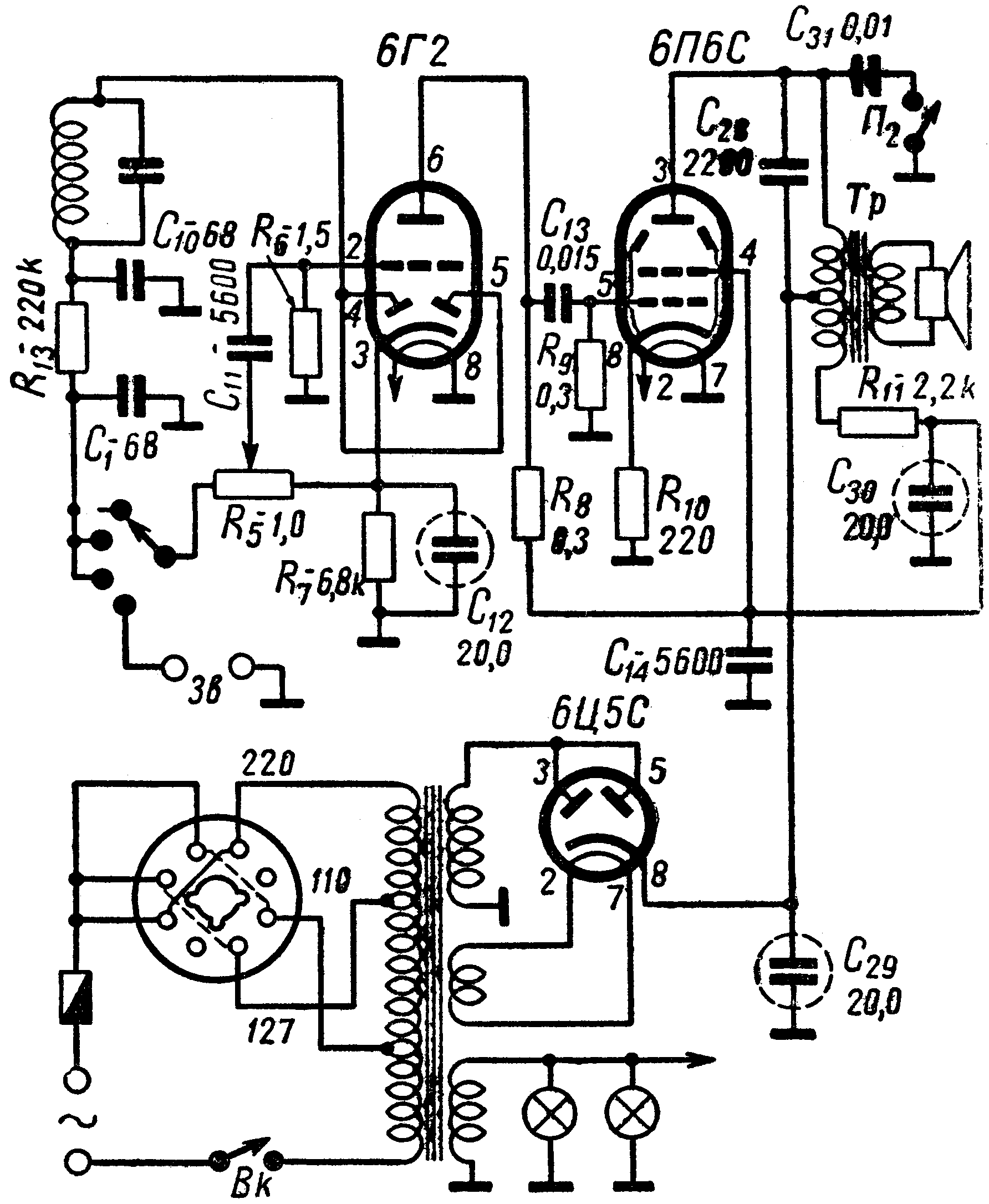

Часть схемы приемника "Рекорд-53", претерпевшая изменения.


Экранный вариант (150 dpi gray - 74 kb) Принтерный вариант (600 dpi b/w - 85 kb)

Схема в формате DjVu (22 kb)   О формате DjVu
