Радиола "Рекорд-53М"

Внешний вид радиолы 'Рекорд-53М'

Радиола "Рекорд-53М" состоит из приемника "Рекорд-53М" и проигрывающего устройства, заключенных в общий деревянный футляр настольного типа, размеры которого допускают проигрывание как обычных, так и долгоиграющих грампластинок всех размеров при закрытой верхней крышке.

Приемник радиолы "Рекорд-53М" представляет собой пятиламповый супергетеродин, собранный на лампах металлической серии. По электрическим и электроакустическим параметрам он удовлетворяет нормам ГОСТ на сетевые радиоприемники третьего класса.

На тонарме пьезоэлектрического звукоснимателя имеется грузик, который может быть приближен к игле при прослушивании обычных грампластинок и отдален от иглы при прослушивании долгоиграющих грампластинок. Для проигрывания долгоиграющих грампластинок нужно применять специальную корундовую иглу.

Для подсвета шкалы приемника служат электрические лампочки на 6,3 В х 0,28 А каждая.

Радиола "Рекорд-53М" имеет ящик, который собирается на заводе из отдельных деталей. Кроме приемника, под верхней крышкой ящика установлены электродвигатель "ДАГ-1", предназначенный для проигрывания обычных и долгоиграющих пластинок, и универсальный звукосниматель. Включение электродвигателя производится автоматически при помощи переключателя П1б (на верхней панели) в крайнее левое положение ("Звукосниматель").

На лицевую панель радиолы выведены три ручки управления: левая ручка является выключателем сети и регулятором громкости, ручка, расположенная в центре, служит для настройки приемника, а правая ручка предназначена для переключения диапазонов и включения электродвигателя радиолы.

Радиола рассчитана на питание от сети только переменного тока напряжением 110, 127 или 220 В. Колебания напряжения сети не должны превышать 10 - 20% от номинальных значений.

Габариты радиолы: 480 х 317 х 310 мм; вес 15,5 кг.

Приемник радиолы имеет следующие каскады:
1. Преобразователь частоты на лампе 6А7.
2. УПЧ на лампе 6К3.
3. Детектор, АРУ и предварительный УНЧ на лампе 6Г7.
4. Оконечный усилитель на лампе 6П6С.
5. Выпрямитель на лампе 6Ц5С.

Диапазон принимаемых частот:
    1. Длинные волны: 150 - 415 кГц (2000 - 722 м);
    2. Средние волны: 520 - 1600 кГц (577 - 187,5 м);
    3. Короткие волны: 3,95 - 12,1 МГц (75,9 - 24,8 м).


Электрические показатели


Промежуточная частота 465 кГц.

Чувствительность приемника радиолы при мощности 0,1 от номинальной, которая равна 0,5 Вт, и при отношении напряжения полезного сигнала к напряжению шума (без модуляции) не менее 20 дБ, не ниже 300 мкВ на длинноволновом и средневолновом диапазонах и не ниже 500 мкВ на коротковолновом.

Избирательность приемника радиолы (ослабление при расстройке +-10 кГц) на частотах 250 и 1000 кГц не хуже 20 дБ. Ослабление сигнала частоты, равной промежуточной, при настройке приемника радиолы на частоты 415 и 520 кГц не ниже 20 дБ.

Приемник радиолы пропускает полосу частот до 6,5 - 7 кГц, причем неравномерность в полосе не превышает 6 дБ. Чувствительность его, измеренная на гнездах звукоснимателя, при номинальной мощности равна 0,25 В. Неравномерность частотной характеристики всего тракта приемника в диапазоне частот 150 - 3500 Гц при несущей частоте 1000 кГц - 14 дБ и при несущей частоте 220 кГц - 18 дБ. Коэффициент нелинейных искажений всего тракта при номинальной мощности на частотах от 200 до 400 Гц не превышает 12%, а на частотах выше 400 Гц - 10%.


Особенности схемы


В качестве преобразовательной применена лампа 6А7 (Л1). В каскаде усиления промежуточной частоты используется лампа 6К3 (Л2). Детектирование приходящих сигналов, АРУ и предварительное усиление низкой частоты осуществляются лампой 6Г2 (Л3). В оконечном каскаде усилителя низкой частоты используется лампа 6П6С (Л4). В качестве кенотрона применяется лампа 6Ц5С (Л5).

По сравнению с приемником "Рекорд" старых выпусков в приемник радиолы "Рекорд-53М" внесены следующие добавления и изменения: промежуточная частота принята равной 465 кГц; вместо силового автотрансформатора применен трансформатор; в цепи нагрузки детектора введена ячейка из конденсатора С23 и сопротивления R13; на шасси приемника установлены гнездо "Земля", ламповая панельки с колодкой для переключения первичной обмотки трансформатора на различные питающие напряжения и колодка с предохранителем. В приемнике радиолы применены малогабаритный блок конденсаторов переменной емкости и нормализованный переключатель диапазонов. Около 80% всех соединений выполнено при помощи сварки.

Электродвигатель и звукосниматель радиолы "Рекорд-53М" приспособлены для воспроизведения обычных и долгоиграющих граммпластинок.


Детали


Секция обмотки I силового трансформатора Тр1, включаемая в сеть напряжением 110 В (выводы 1 - 2), имеет 660 витков провода ПЭЛ-1 0,25. Дополнительно к этой секции для включения в сеть 127 В присоединяется секция из 102 витков (выводы 2 - 3), а для сети 220 В - секция из 660 витков (выводы 3-4), намотанных из такого же провода. Сопротивление всей обмотки постоянному току составляет 65 Ом. Повышающая обмотка II содержит 1250 витков провода ПЭЛ-1 0,15. Обмотка накала кенотрона III состоит из 42 витков провода ПЭЛ-1 0,51 (выводы 7 - 8). Обмотка накала ламп IV имеет 41 виток провода ПЭЛ-1 0,93 (выводы 9 -10).

Обмотка I выходного трансформатора Тр2 состоит из 2800 витков провода ПЭЛ-1 0,12 и имеет отвод от 200-го витка; ее сопротивление постоянному току составляет 365 Ом. Обмотка II содержит 90 витков провода ПЭЛ-1 0,44; сопротивление постоянному току этой обмотки равно 1,23 Ом. Сердечник трансформатора собран из пластин Ш-16; толщина набора 17 мм.

В радиоле установлен громкоговоритель "1-ГД-5-III". Его звуковая катушка выполнена двухслойной. Первый слой катушки содержит 32, а второй - 31 виток провода ПЭЛ-1 0,12. Сопротивление обмотки постоянному току равно 5,6 Ом.

Каждая катушка электродвигателя "ДАГ-1", примененного в радиоле, содержит 1750 витков провода ПЭЛ-1 0,25. Сопротивление катушки постоянному току составляет 200 Ом.

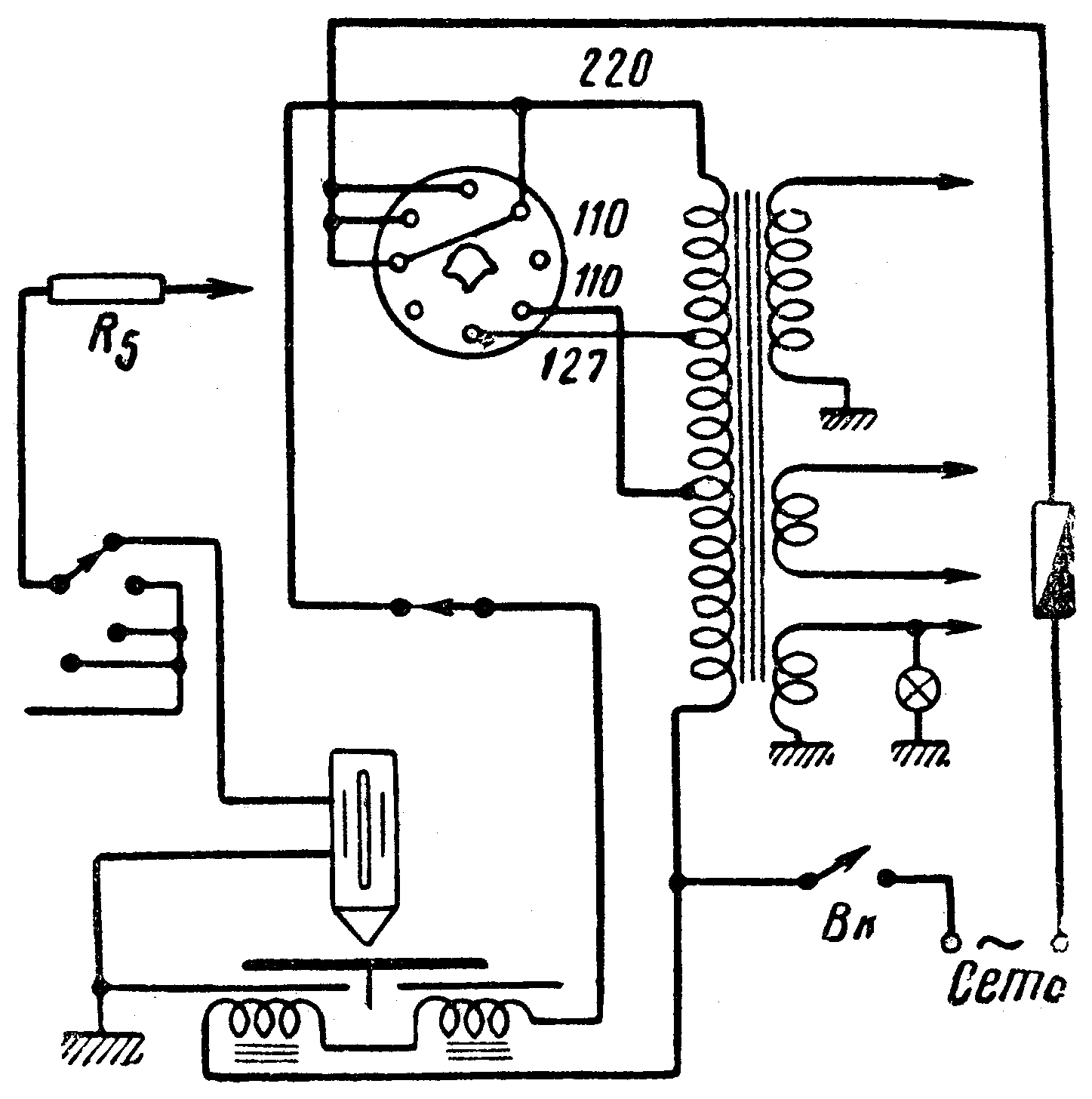

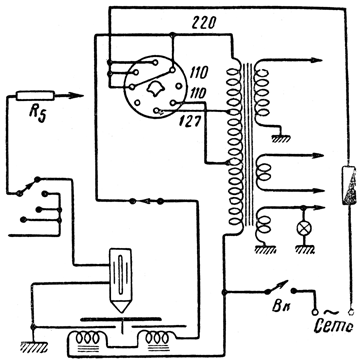

Схема включения проигрывателя радиолы "Рекорд-53М"


Экранный вариант (150 dpi gray - 32 kb) Принтерный вариант (600 dpi b/w - 38 kb)

Схема в формате DjVu (10 kb)   О формате DjVu
