Радиола "Муромец"
Радиола имеет шестиламповый приемник и универсальный электропроигрыватель, оформленные в общем деревянном футляре настольного типа.
По конструкции радиола "Муромец" почти аналогична радиоле "Байкал", незначительно отличаясь от нее внешним видом. Расположение ламп на шасси такое же, как у радиолы "Байкал".
Структура схемы и электрические показатели радиолы такие же, как у радиолы "Байкал". Некоторые незначительные отличия принципиальной схемы не влияют на ее показатели.
Габариты радиолы: 520 х 340 х 368 мм; вес 18 кг.
Детали
Выходной трансформатор. Первичная обмотка имеет 2660 витков провода ПЭЛ 0,12, а вторичная - 64 витка ПЭЛ 0,51.
Силовой трансформатор. Сетевая обмотка состоит из 2 х (690+91) витков провода ПЭЛ 0,31, повышающая обмотка - из 1288 витков ПЭЛ 0,2. Обмотка накала ламп имеет 37 витков ПЭЛ 1,0.
Громкоговорители типа 1ГД-5. Звуковая катушка каждого содержит 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,6 Ом).

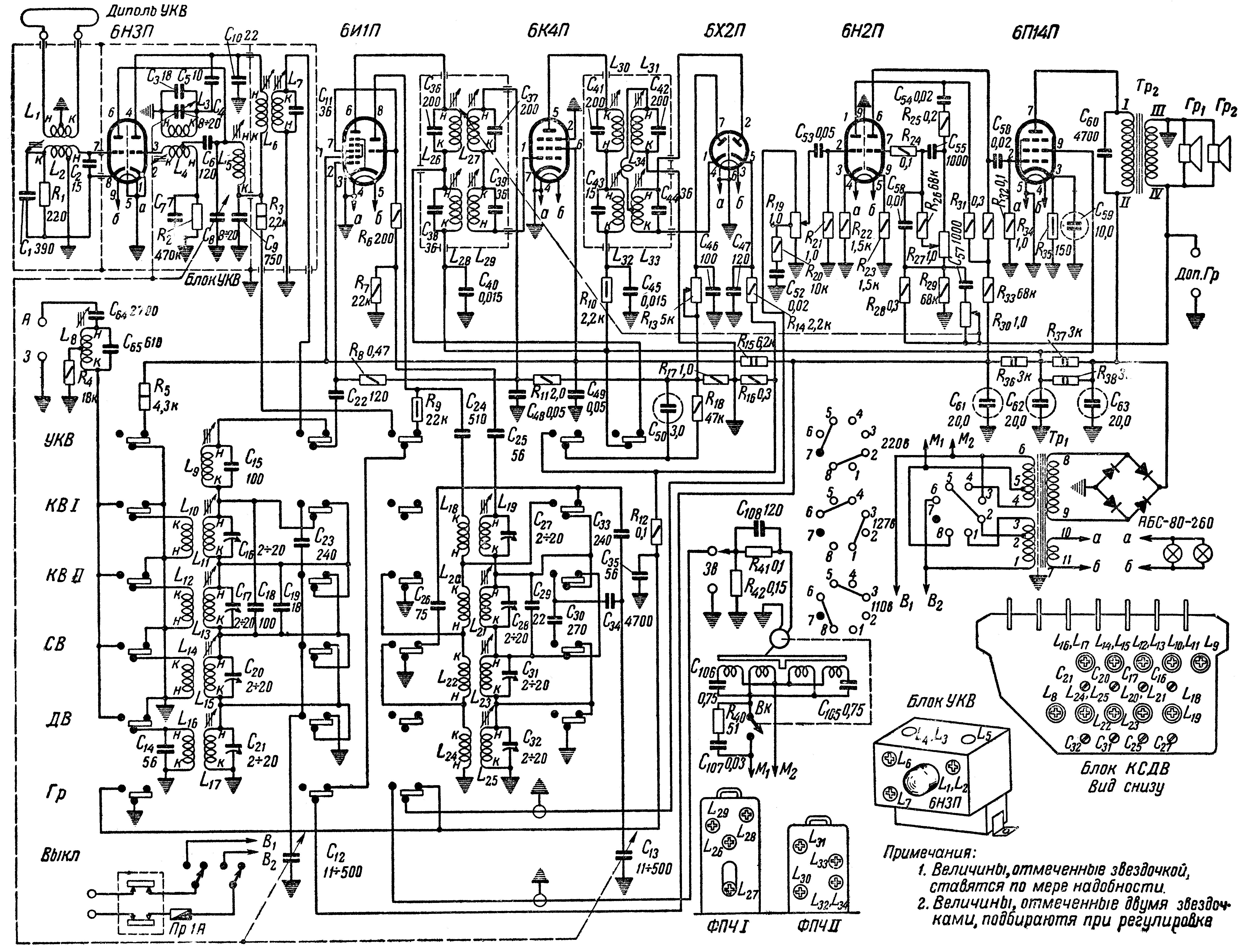

Принципиальная схема радиолы "Муромец"
Схема в формате DjVu (136 kb) О формате DjVu
