Радиоприемник "Искра-53"

Внешний вид радиоприемника 'Искра-53'

Приемник "Искра-53" являлся дальнейшей модернизацией приемника "Искра" и выпускался с 1953 г.

Ящик приемника окрашен нитроэмалью различных цветов, а средняя его часть - "рвущимся" лаком. Приемник (без источников питания) весит 4,3 кг и имеет габариты 214 х 148 х 260 мм.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 1А1П.
2. УПЧ на лампе 1К1П.
3. Детектор, АРУ и предварительный УНЧ на лампе 1Б1П.
4. Оконечный усилитель на лампе 2П1П.

Диапазон принимаемых частот:
    1. Длинные волны ДВ - 150 - 410 кГц (2000 - 732 м);
    2. Средние волны СВ - 520 - 1600 кГц (577 - 187 м).


Электрические показатели


Выходная мощность - 0,07 Вт при коэффициенте нелинейных искажений 15%.

Чувствительность в обоих диапазонах при максимальной обратной связи не хуже 4 мВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 25 дБ при максимальной обратной связи.

Питание приемника осуществляется от сухих батарей. Цепь накала при напряжении 1,2 В потребляет ток 0,18 А, а цепь анода при напряжении 80 В - 4,5-5 мА.


Особенности схемы


1. В анодную цепь введен дополнительно фильтр низких частот (С3L10R2C7) для уменьшения влияния помех по зеркальному каналу.

2. Некоторым изменениям подверглась схема включения катушки обратной связи гетеродина. Питание экранирующих сеток лампы 1А1П осуществляется не по параллельной схеме, как у первой модели приемника, а по последовательной; постоянное напряжение подается на эти сетки через катушку обратной связи.

3. Существенно изменена схема автоматической регулировки смещения на управляющей сетке выходной лампы. Источником регулирующего напряжения, которое уменьшает величину отрицательного смещения на управляющей сетке лампы 2П1П, служит дополнительная, третья, обмотка выходного трансформатора. Снимаемое с этой обмотки напряжение низкой частоты выпрямляется детектором, и на сопротивлении R3 создается выпрямленное напряжение, пропорциональное сигналу. Это напряжение включено противоположно начальному смещению, создаваемому батареями питания, и перемещает рабочую точку при увеличении выходной мощности.


Детали


Выходной трансформатор. Первичная обмотка состоит из 2650 витков провода ПЭЛ 0,1 (сопротивление 550 Ом), вторичная - из 75 витков ПЭЛ 0,51 (сопротивление 0,4 Ом) и третья - из 700 витков ПЭЛ 0,1 (сопротивление 149 Ом).

Громкоговоритель типа 0,5 ГД-5. Звуковая катушка содержит 56 витков провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

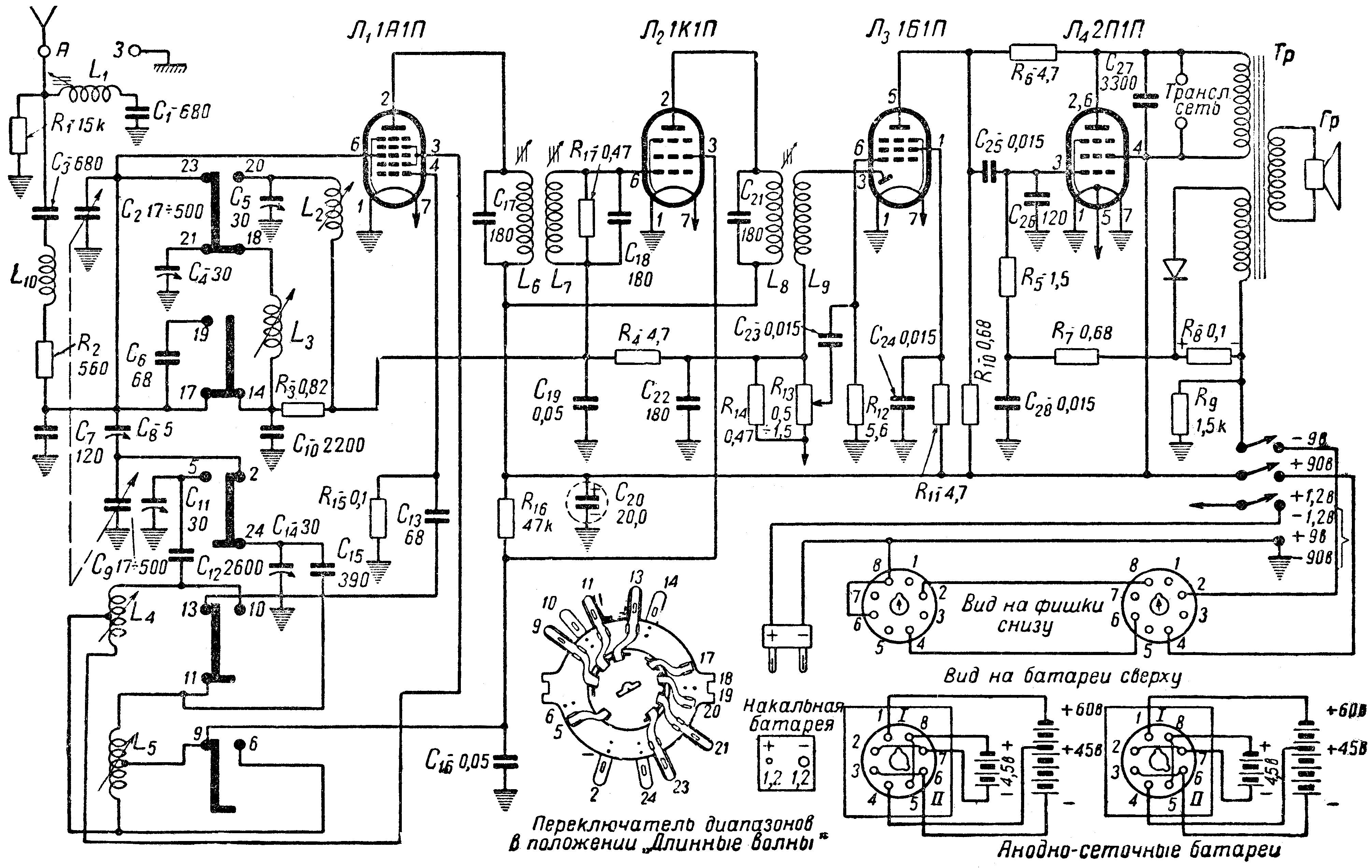

Принципиальная схема приемника "Искра-53"


Экранный вариант (150 dpi gray - 189 kb) Принтерный вариант (600 dpi b/w - 235 kb)

Схема в формате DjVu (63 kb)   О формате DjVu

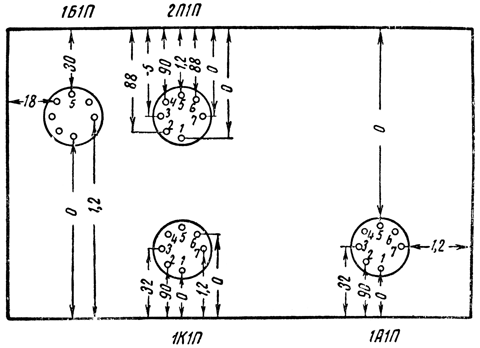

Схема проверки напряжений приемника "Искра-53"


 Схема проверки напряжений приемника 'Искра-53'

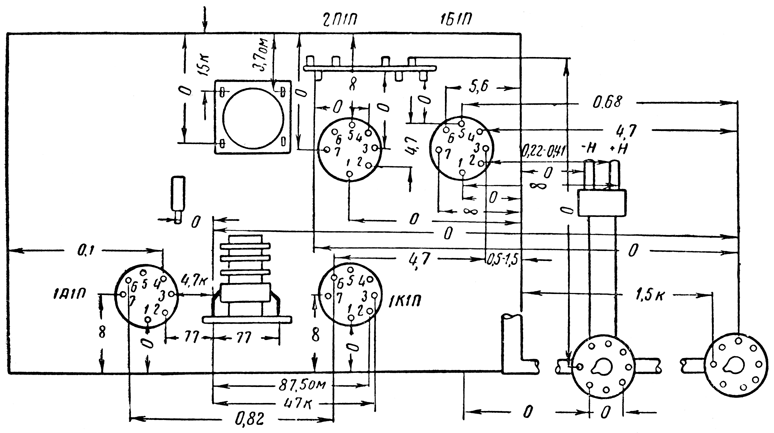

Схема проверки сопротивлений приемника "Искра-53"


 Схема проверки сопротивлений приемника 'Искра-53'
