Радиоприемник "Воронеж"

Внешний вид радиоприемника 'Воронеж'

Приемник "Воронеж" - батарейный пятиламповый супергетеродин, работающий в диапазоне длинных и средних волн.

Переключатель рода работ - клавишный.

Габариты приемника: 270 х 210 х 160 мм. Вес (без батарей): 4 кг.

Приемник имеет следующие каскады:
1. Широкополосный усилитель ВЧ на лампе 1К2П.
2. Преобразователь частоты на лампе 1А2П.
2. УПЧ на лампе 1К2П.
3. Детектор, АРУ и предварительный УНЧ на лампе 1Б2П.
4. Оконечный усилитель на лампе 2П1П.

Диапазон принимаемых частот:
    1. Длинные волны (ДВ) - 150 - 415 кГц (2000 - 723 м);
    2. Средние волны (СВ) - 520 - 1600 кГц (577 - 187,5 м).


Электрические показатели


Чувствительность в обоих диапазонах не хуже 400 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 20 дБ.

Выходная мощность 0,125 Вт.

Потребляемая от батарей мощность не более 1,3 Вт (потребление тока от анодной батареи 10 мА и батареи накала 0,24 А).


Особенности схемы


1. Вход приемника ненастроенный; в цепи сетки первой лампы находится активное сопротивление R1, параллельно которому включен пропускающий фильтр L1C2.

2. Усилитель высокой частоты резонансный с настроенным контуром в анодной цепи. Этот контур - единственный настраиваемый на частоту сигнала. Гетеродин преобразователя частоты работает по схеме с настроенной сеткой (контур в цепи первой сетки), а катушка обратной связи L3 или L6) включена в цепь экранирующей сетки, выполняющей роль анода гетеродина. Неработающие контурные катушки замыкаются накоротко. В оконечном каскаде применена схема со "скользящей" рабочей точкой (как в приемнике "Искра-53").


Питание приемника


Для питания приемника необходимы батареи напряжением 90 В для анодных цепей, 9 В - для смещения и 1,2 В - для накала. Комплект питания состоит из двух батарей типа "Энергия" 54АСМЦГ-5-П (БСГ-60 С-8) и одной батареи "Экран" 1,28НВМЦ-525-П.


Детали


Выходной трансформатор: первичная обмотка имеет 2650 витков провода ПЭЛУ 0,12, вторичная (Н2-К2) - 700 витков ПЭЛУ 0,12 и (Н3-К3) - 75 витков ПЭЛ 0,51, Сердечник из пластин Ш 16, набор 16 мм.

Громкоговоритель типа 1ГД-6. Звуковая катушка содержит 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом).

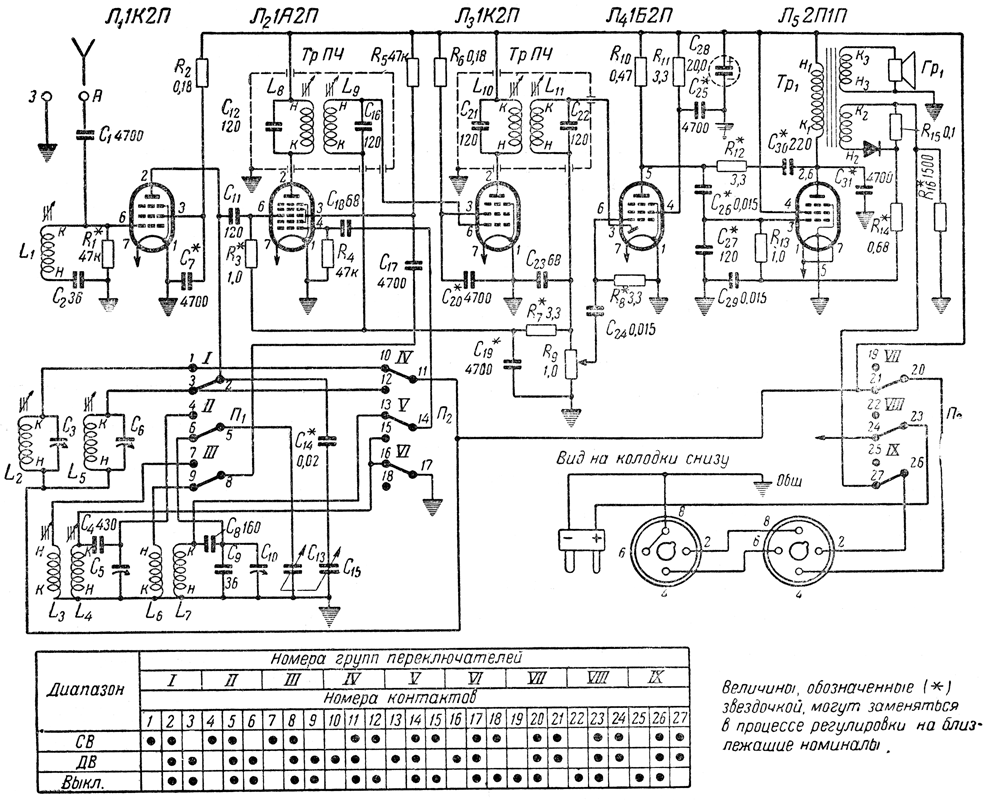

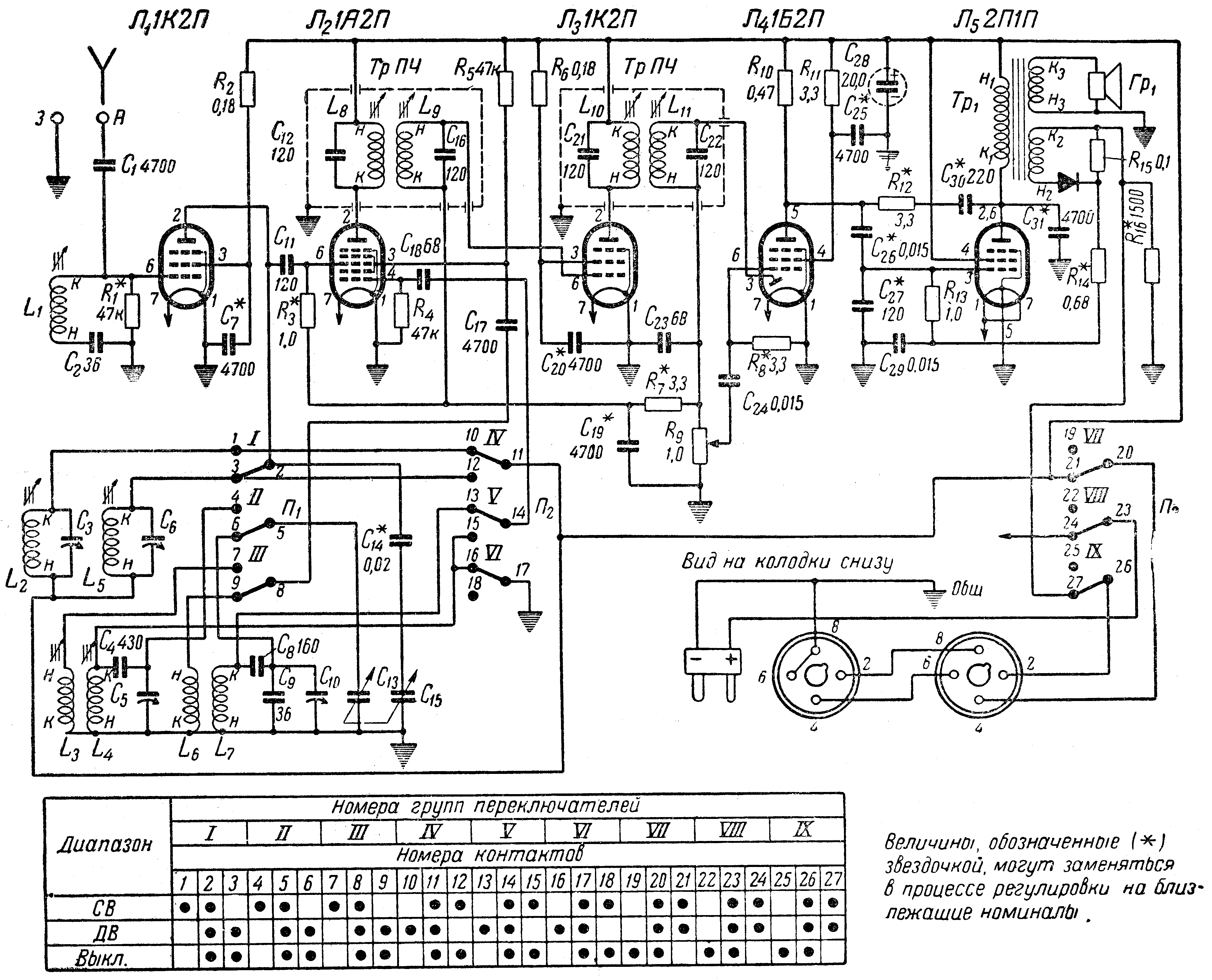

Принципиальная схема приемника "Воронеж"


Экранный вариант (150 dpi gray - 242 kb) Принтерный вариант (600 dpi b/w - 287 kb)

Схема в формате DjVu (77 kb)   О формате DjVu

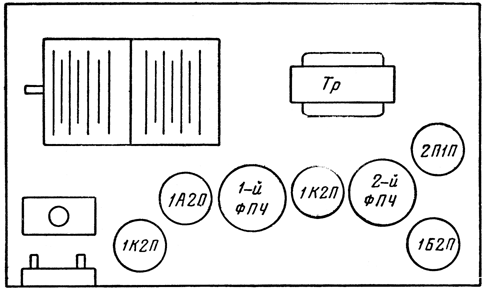

Расположение ламп и деталей на шасси приемника "Воронеж"


Расположение ламп и деталей на шасси приемника 'Воронеж'
