Радиоприемник "Родина" ("Электросигнал-1")

Внешний вид радиоприемника 'Родина' ('Электросигнал-1')

Шестиламповый приемник "Родина" ("Электросигнал-1") является видоизменением приемника "Родина". По внешнему виду он аналогичен приемнику "Родина", но по схеме отличается от него.

Приемник "Родина" ("Электросигнал-1") представляет собой радиоприемник с питанием от батарей и предназначается для слушания радиопередач широковещательных радиостанций в условиях отсутствия сети электрического тока. Благодаря высокой чувствительности, приемник позволяет принимать как близкие, так и далеко расположенные советские и заграничные станции. Приемник "Родина" ("Электросигнал-1"), расходуя экономно энергию сухих батарей, обеспечивает громкоговорящий прием в пределах небольшой комнаты.


Конструкция


Приемник смонтирован на шасси, на котором расположены почти все узлы и детали, входящие в схему. Шасси, громкоговоритель и колодка питания при помощи винтов прикреплены к ящику приемника и могут быть в случае ремонта легко извлечены.

На шасси сверху расположены: блок переменных конденсаторов, шкала, катушка самоиндукции гетеродина-преобразователя, выходной трансформатор, контуры промежуточной частоты, электролитический конденсатор и лампы. Снизу шасси находятся: катушка самоиндукции входного контура, переключатель диапазона, подстроечные конденсаторы, междуламповый трансформатор Т1 и другие мелкие детали схемы.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе СБ-242.
2. Первый каскад УПЧ на лампе 2К2M.
3. Второй каскад УПЧ на лампе 2К2M.
4. Детектор, АРУ и предварительный УНЧ на лампе 2Ж2M.
5. Оконечный двухтактный усилитель на 2-х лампах 2Ж2M.

Диапазон принимаемых частот:
    1. Длинные волны (ДВ) - 150 - 410 кГц (2000 - 732 м);
    2. Средние волны (СВ) - 520 - 1500 кГц (577 - 200 м).
    3. Короткие волны (КВ) - 4,3 - 12,0 МГц (70,0 - 25,0 м).


Электрические показатели


Промежуточная частота 460 кГц.

Чувствительность приемника во всех диапазонах не хуже 70 мкВ. Практически она порядка 20 - 70 мкВ на длинных, 10 - 30 мкВ на средних и 25 - 60 мкВ на коротких волнах.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 26 дБ. Ослабление сигнала по зеркальному каналу более 26 дБ на длинных волнах (400 кГц), более 20 дБ на средних (1500 кГц) и более 10 дБ на коротких (12 МГц).

АРУ обеспечивает изменение напряжения на выходе не более чем на 14 дБ при изменении напряжения на входе на 60 дБ.

Выходная мощность 0,2 Вт при коэффициенте нелинейных искажений 10%.


Схема приемника


Приемник, собран по супергетеродинной схеме. Всего в нем шесть ламп.


Питание приемника


Расход тока от батарей по цепи накала: 2 В - 0,46-0,55 А; по высокому напряжению - 120 В - 8 мА (при отсутствии сигнала). Индикация включения при помощи неоновой лампочки.


Детали


Междуламповый трансформатор. Первичная обмотка состоит из 3500 витков провода ПЭЛ 0,1 (сопротивление 1300 Ом), вторичная - из 2х5500 витков ПЭЛ 0,07 (сопротивление 2300+2500 Ом). Сердечник из пластин Ш-18, набор 3,2 мм.

Выходной трансформатор. Первичная обмотка имеет 2х3000 витков провода ПЭЛ 0,1 с отводами от 2250, 3000 и 3750-го витков (сопротивление 560+ 600 Ом), вторичная - 33 витка ПЭЛ-1 0,8.

Громкоговоритель приемника 2ГДМ-3. Сопротивление постоянному току звуковой катушки 3 Ом.

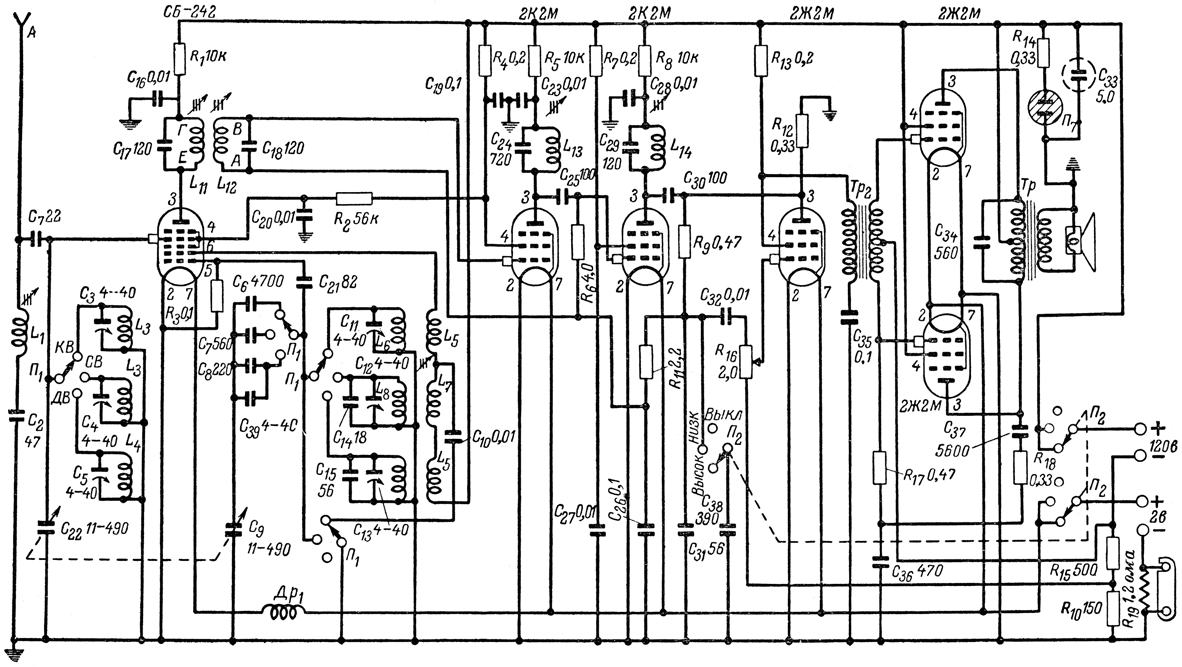

Принципиальная схема приемника "Родина" ("Электросигнал-1")


Экранный вариант (150 dpi gray - 221 kb) Принтерный вариант (600 dpi b/w - 279 kb)

Схема в формате DjVu (98 kb)   О формате DjVu
