Радиоприемник "Родина-52"

Внешний вид радиоприемника 'Родина-52'

Шестиламповый приемник "Родина-52" является видоизменением приемника "Родина-47". Отличается своего от предшественника использованием в схеме пальчиковых радиоламп.

Приемник "Родина-52" представляет собой радиоприемник с питанием от батарей и предназначается для слушания радиопередач широковещательных радиостанций в условиях отсутствия сети электрического тока.

Приемник "Родина-52", расходуя экономно энергию сухих батарей, обеспечивает громкоговорящий прием в пределах небольшой комнаты.

Приемник смонтирован на шасси, на котором расположены почти все узлы и детали, входящие в схему. Шасси, громкоговоритель и колодка питания при помощи винтов прикреплены к ящику приемника и могут быть в случае ремонта легко извлечены.

Габариты приемника: 450 x 110 x 225 мм. Вес 12,5 кг.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 1А1П.
2. Два каскада УПЧ на лампах 1К1П.
3. Детектор, АРУ и предварительный УНЧ на лампе 1Б1П.
4. Фазоинверторный каскад на лампе 1Б1П.
5. Оконечный усилитель по двухтактной схеме на лампе 2П1П.

Диапазон принимаемых частот:
    1. Длинные волны (ДВ) - 150 - 410 кГц (2000 - 732 м);
    2. Средние волны (СВ) - 520 - 1500 кГц (577 - 200 м).
    3. Короткие волны I (КВ-I) - 3,95 - 12,0 МГц (76,0 - 36,0 м).
    4. Короткие волны II (КВ-II) - 8,33 - 12,1 МГц (36,0 - 24,8 м).


Электрические показатели


Промежуточная частота 465 кГц.

Чувствительность на длинных и средних волнах не хуже 200 мкВ и на коротких не хуже 300 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц не менее 26 дБ. Ослабление сигнала по зеркальному каналу более 36 дБ на длинных, более 30 дБ на средних и более 12 дБ на коротких волнах.

Частотная характеристика. Полоса пропускания всего тракта обеспечивает воспроизведение частот 100-4000 Гц.

АРУ обеспечивает изменение напряжения на выходе не более чем на 8 дБ при изменении напряжения нa входе на 26 дБ,

Выходная мощность 0,15 Вт при коэффициенте нелинейных искажений, не превышающем 7%.


Особенности схемы


1. Гетеродинная часть работает по трехточечной схеме, причем в диапазоне коротких волн II в контур гетеродина входит катушка L11 со средним выводом, а параллельно ей присоединена катушка L10 для уменьшения общей индуктивности. В диапазонах коротких волн I работает только катушка L11.

На средних и длинных волнах обратная связь емкостная: один из выводов нити накала лампы через часть витков катушки L12 подключается к средней, заземленной точке делителя, образованного соответствующими конденсаторами.

На средних волнах в контур входит катушка L12. Емкостный делитель образован конденсаторами С14, C21 и C25. На длинных волнах работает катушка L13. В емкостный делитель входят конденсаторы C24, С14 и С25.

В отличие от предыдущих моделей приемника "Родина" в данном случае в УПЧ применены два двухконтурных фильтра промежуточной частоты и лишь первый фильтр в аноде лампы 1А1П сделан одноконтурным.

Детектирование чисто диодное. Для него использован диод первой лампы 1Б1П. Пентодная часть этой лампы работает в качестве предварительного УНЧ по реостатной схеме и подает усиленное напряжение на управляющую сетку лампы 2П1П, работающей в одном из плеч оконечного усилителя. Для получения на управляющей сетке второй лампы оконечного двухтактного каскада напряжения, отличающегося по фазе от напряжения на управляющей сетке первой лампы на 180?, служит вторая лампа 1Б1П.

Регулировка тембра осуществляется путем подключения конденсатора С39 параллельно регулятору громкости R12, что приводит к ослаблению верхних звуковых частот.

Предусмотрено использование выходного каскада в экономичном режиме при уменьшенном расходе энергии питания. С этой целью в обеих лампах выключается одна из двух половин нити накала, что приводит одновременно и к уменьшению анодного тока. При работе в экономичном режиме громкоговоритель переключается на часть вторичной обмотки выходного трансформатора, поскольку внутреннее сопротивление ламп в этом режиме увеличивается и коэффициент трансформации должен быть повышен.


Питание приемника


Приемник рассчитан на питание от батареи накала напряжением 1,2 В, анодной батареи 90 В и сеточной батареи 9 В. Шнур питания заканчивается колодками для включения батарей, выпускаемых для приемника "Искра". В приемниках более поздних выпусков колодки включены, как в приемнике "Искра-53". Прилагаемая к приемнику переходная колодка позволяет использовать и другие батареи.


Детали


Выходной трансформатор. Первичная обмотка состоит из 3500 витков провода ПЭЛ 0,1 с отводом от 1750-го витка (сопротивление 600 Ом), вторичная - из 50 витков ПЭЛ 0,64 с отводом от 35-го витка (сопротивление 0,3 Ом) и третья обмотка для добавочного громкоговорителя - из 1200 витков ПЭЛ 0,1 (сопротивление 350 Ом). Сердечник из пластин Ш-12, набор 18 мм.

Громкоговоритель типа 3ГД-3. Звуковая катушка содержит 52 витка провода ПЭЛ-0,18 (сопротивление постоянному току 3 Ом).

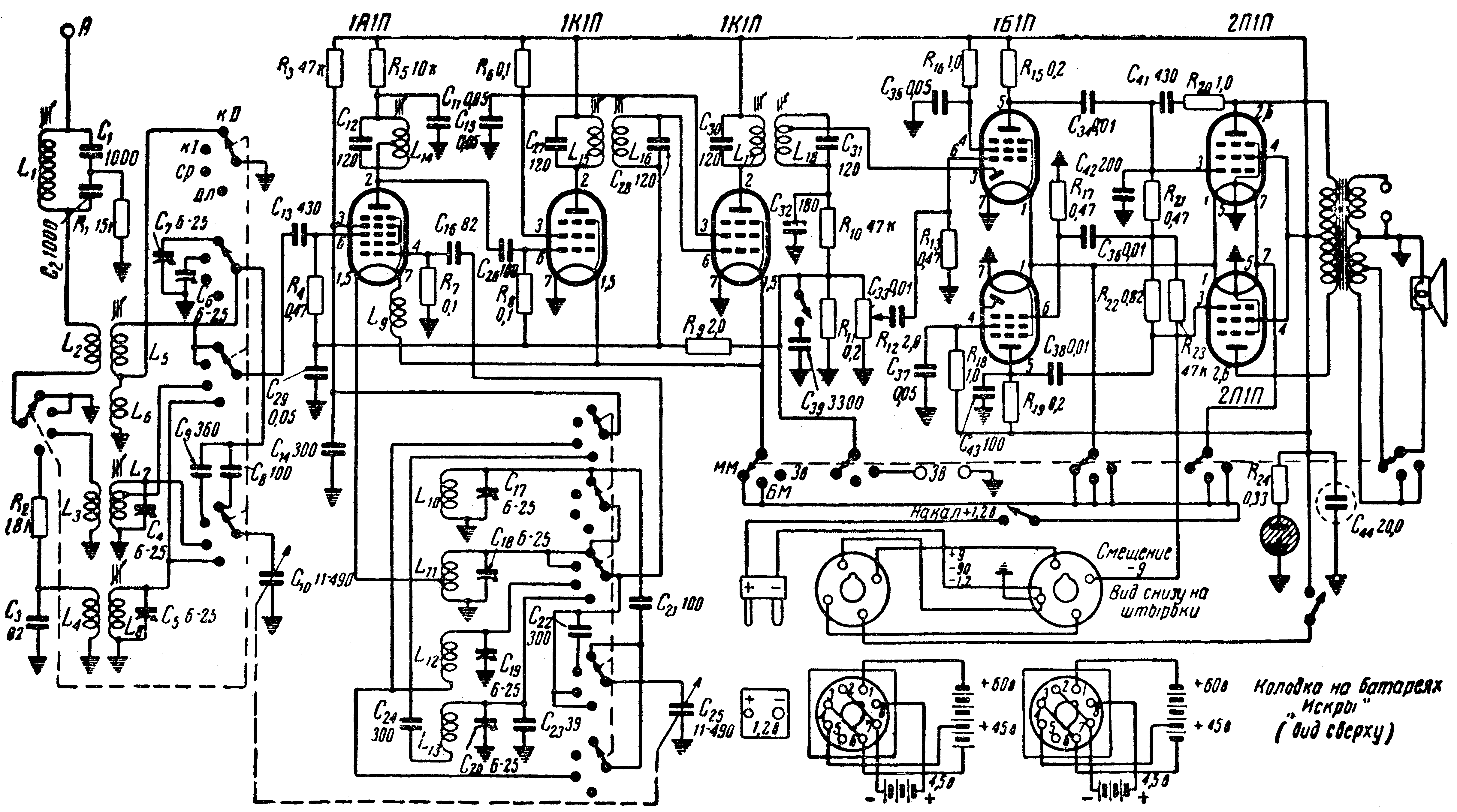

Принципиальная схема приемника "Родина-52"


Экранный вариант (150 dpi gray - 258 kb) Принтерный вариант (600 dpi b/w - 297 kb)

Схема в формате DjVu (107 kb)   О формате DjVu





Расположение ламп и деталей на шасси приемника "Родина-52"

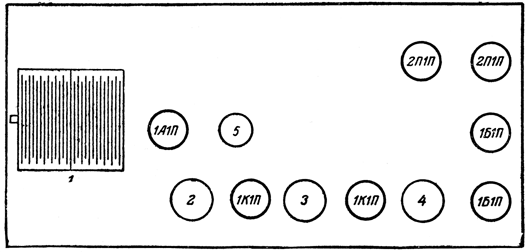

Расположение ламп и деталей на шасси приемника 'Родина-52'


1 - конденсаторы переменной емкости; 2 - 1-й ФПЧ, 3 - 2-й ФПЧ; 4 - 3-й ФПЧ; 5 - электролитический конденсатор.

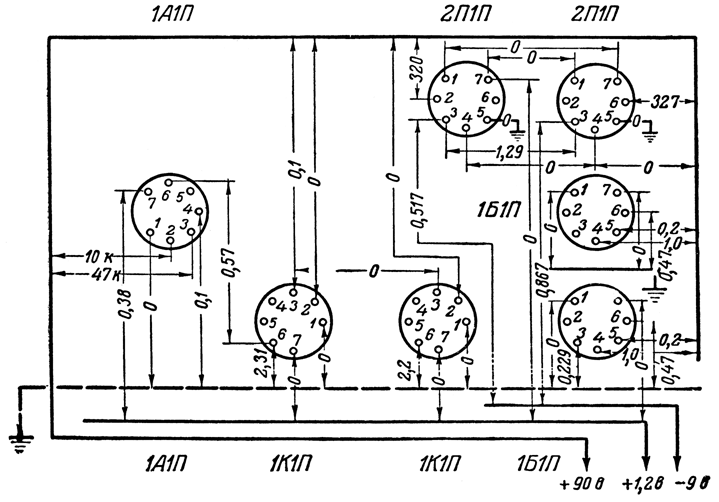

Схема проверки напряжений приемника "Родина-52"


 Схема проверки напряжений приемника 'Родина-52'

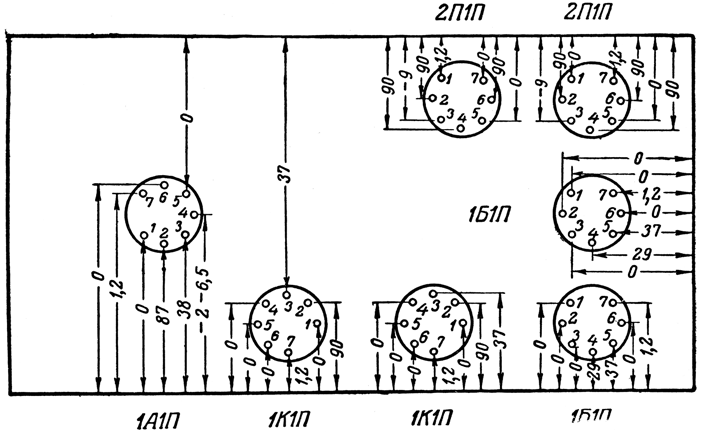

Схема проверки сопротивлений приемника "Родина-52"


 Схема проверки сопротивлений приемника 'Родина-52'
