Радиоприемник "Родина-59"

Внешний вид радиоприемника 'Родина-59'

Супергетеродинный приемник второго класса "Родина-59" был разработан конструкторским бюро Воронежского радиозавода и предназначен для приема передач радиовещательных станций в диапазонах длинных, средних и коротких волн.

Приемник отличается удобством пользования, хорошим звучанием, и самое главное, более высокой экономичностью по сравнению с ламповыми приемниками (мощность, потребляемая от батарей в режиме покоя, - 0,5 Вт, при подаче сигнала - 0,7- 0,9 Вт).

В приемнике предусмотрена возможность питания его как от батареи, так и от сети переменного тока. Наряду с лампами в нем использованы полупроводниковые приборы. В приемнике использован громкоговоритель 1ГД-6 и применен унифицированный семиклавишный переключатель диапазонов. Предусмотрено включение звукоснимателя, а также регулировка тембра раздельно по высоким и низким частотам.

Деревянный полированный футляр приемника размером 480 х 310 х 255 мм отделан шпоном ценных пород дерева с обрамлением лицевой панели пластмассой.

Приемник имеет следующие каскады:
1. Преобразователь частоты на лампе 1И2П.
2. Два каскада УПЧ на лампах 1К2П.
3. Детектор, АРУ на полупроводниковом диоде 2Д-Е.
4. Первый каскад предварительного УНЧ на полупроводниковом триоде типа П13.
5. Второй каскад предварительного УНЧ на полупроводниковом триоде типа П13.
6. Оконечный усилитель по двухтактной схеме на двух полупроводниковых триодах типа П13А.
7. Преобразователь напряжения на полупроводниковом триоде типа П13А.
8. Выпрямитель в преобразователе на полупроводниковом триоде типа ДГ-Ц24.
9. Сетевой выпрямительный блок на 1-ом полупроводниковом диоде типа ДГ-Ц24 и 4-х полупроводниковых диодах типа ДГ-Ц25.

Диапазон принимаемых частот:
    1. Длинные волны (ДВ) - 150 - 415 кГц (2000 - 732 м);
    2. Средние волны (СВ) - 520 - 1600 кГц (577 - 187 м).
    3. Короткие волны I (КВ-I) - 12,1 - 9,7 МГц (24,8 - 31,0 м).
    4. Короткие волны II (КВ-II) - 9,4 - 6,0 МГц (32,0 - 50,0 м).
    5. Короткие волны III (КВ-III) - 5,8 - 3,9 МГц (51,0 - 77,0 м).


Электрические показатели


Промежуточная частота 465 кГц.

Чувствительность приемника при выходной мощности, равной 0,1 номинальной, и отношении сигнал/шум, равном 20 дБ не хуже 100 мкВ.

Чувствительность с гнезд звукоснимателя - 150-200 мВ.

Избирательность по соседнему каналу при расстройке на +-10 кГц - 26 дБ; избирательность по зеркальному каналу на диапазоне длинных волн не хуже 36 дБ, средних - 30 дБ и коротких - 12 дБ.

Благодаря автоматической регулировке усиления изменение напряжения на выходе при изменении напряжения сигнала на входе приемника на 26 дБ не превышает 8 дБ.

Полоса частот приемника - от 100 до 4000 Гц. Частотная характеристика всего тракта приемника (по звуковому давлению) имеет на средних волнах неравномерность не более 14 дБ, а в диапазоне длинных волн - 18 дБ.

В приемнике используется раздельная регулировка тембра: в области низких звуковых частот (в пределах +-6 дБ) и в области высоких звуковых частот (+-4 дБ).

Номинальная выходная мощность его составляет 150 мВт при коэффициенте нелинейных искажении на частотах выше 200 Гц не более 7%.


Схема приемника


Первый каскад (преобразователь частоты и гетеродин) собран на одной лампе - батарейном триод-гептоде типа 1И2П (П-29). Два каскада усилителя промежуточной частоты работают на лампах 1К2П. В детекторном каскаде использован германиевый диод Д2Е.

В остальных каскадах применены полупроводниковые приборы типа П13: два из них - в предварительном усилителе низкой частоты и два - в оконечном усилителе. В преобразователе напряжения (блок питания) использован триод П13А.

Смеситель и гетеродин собраны на одной лампе Л1 (соответственно на гептодной и триодной ее части). Гетеродин собран по схеме с индуктивной обратной связью. В анодную цепь гептодной части Л1, включен двухконтурный полосовой фильтр. С фильтра напряжение подается на первый каскад усилителя ПЧ и далее на второй каскад усилителя ПЧ, анодной нагрузкой которых также служат двухконтурные полосовые фильтры. Все катушки контуров высокой частоты смонтированы на клавишном переключателе. Фильтры промежуточной частоты имеют такую же конструкцию, как и фильтры приемника "Родина-52".

Детектор в приемнике собран на полупроводниковом диоде ПП1. Напряжение АРУ, снимаемое с нагрузки детектора, подается на сетки ламп смесителя и усилителей ПЧ, а напряжение низкой частоты с нагрузки детектора подается на базу триода ПП2 - первого каскада усилителя НЧ. Усиленное напряжение НЧ затем подает на базу триода ПП2 (второй каскад усилителя НЧ). В коллекторной цепи этого усилителя включен согласующий трансформатор Тр1. Напряжение низкой частоты со вторичной обмотки его подается на основания триодов оконечного двухтактного каскада усилителя НЧ. Для улучшения частотной характеристики и уменьшения искажений применяется отрицательная обратная связь с выхода оконечного каскада на вход первого каскада усилителя НЧ.

В случае использования приемника для проигрывания грампластинок в качестве первого каскада усилителя НЧ используется последний каскад усиления ПЧ (лампа Л3). Цепь АРУ при этом разрывается. Такое включение звукоснимателя следует считать более выгодным, так как ламповый каскад имеет большее входное сопротивление. С анодной нагрузки R11 лампы Л3 сигнал низкой частоты поступает через емкость С24 на вход триода ПП2 и т. д.


Питание приемника


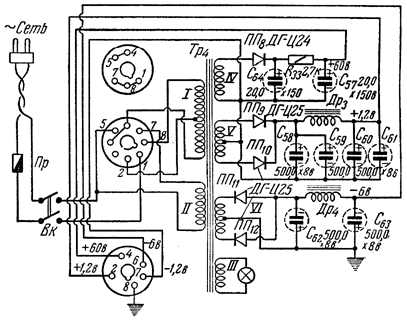

Выпрямитель приемника 'Родина-49'Имеется возможность питания приемника от обычного комплекта батарей (1,2; 6 и 60 В); от низковольтных батарей или аккумуляторов с напряжением 1,2 и 6 В; от сети переменного тока 220 или 127 В. Замена одного вида питания другим может быть произведена сменой блоков питания, которыми комплектуется приемник.

Если приемник "Родина-59" питается от комплекта низковольтных батарей или аккумуляторов напряжением 1,2 и 6 В, то анодные и экранные цепи ламп питаются через преобразователь напряжения; если он питается от комплекта батарей напряжением 1,2; 6 и 60 В - преобразователь напряжения не используется; если он питается от сети переменного тока 127 и 220 В, то преобразователь напряжения не используется.

Преобразователь напряжения, представляющий собой отдельный блок приемника, служит для преобразования постоянного напряжения 6 В в постоянное напряжение 60 В для питания анодно-экранных цепей ламп. Выпрямитель собран на германиевом диоде типа ДГ-Ц24. С целью ослабления помех преобразователь закрыт стальным кожухом, а для того чтобы предотвратить пролезание помех по цепям питания, на входе и выходе преобразователя установлены высокочастотные дроссели.

Для питания приемника с выпрямителя получают постоянные напряжения 1, 2; 6 и 60 В. Выпрямители напряжений 1,2 и 6 В собраны по двухполупериодным схемам на германиевых диодах типа ДГ-Ц25 и снабжены П-образными сглаживающими фильтрами С58, C59, Др3, С60, С61 и С62, Др3, С64. Выпрямление напряжения 60 В производится по однополупериодной схеме, выпрямитель собран на германиевом диоде типа ДГ-Ц24 и имеет П-образный сглаживающий фильтр С64, R3, С57. Индикатором включения сетевого выпрямителя служит лампочка накаливания МН-2.


Детали


Трансформатор Тр1 - первичная обмотка 1600 витков ПЭЛ 0,12, вторичная - 800 витков провода ПЭЛ 0,12. отвод от 400 витка. Сердечник Ш-9х18.

Трансформатор Тр2 - первичная обмотка 400 витков ПЭЛ 0,31, отвод от 200 витка, вторичная - 73 витка провода ПЭЛ 0,64. Сердечник Ш-9х18

Трансформатор Тр3 - I обмотка 200 витков ПЭЛ 0,14, II обмотка - 650 витков провода ПЭЛ 0,1, III обмотка 75 витков провода ПЭЛ 0,14. Сердечник ферритовый, чашечный Ф-600; диаметр чашки 29 мм, высота чашки - 13 мм.

Трансформатор Тр4 - I обмотка 2030 витков ПЭЛ 0,1, отвод от 1490 витка, II обмотка - 2030 витков провода ПЭЛ 0,1, III обмотка 40 витков провода ПЭЛ 0,16, IV обмотка 950 витков ПЭЛ 0,07, V обмотка - 76 витков провода ПЭЛ 0,23, отвод от 38 витка, VI обмотка - 220 витков провода ПЭЛ 0,16, отвод от 110 витка. Сердечник Ш-12х18.

Дроссель Др1 - 360 витков провода ПЭЛ 0,1. Сердечник ферритовый стержневой, диаметр 3 мм, длина - 15 мм.

Дроссель Др2 - 1000 витков провода ПЭЛ 0,1. Сердечник ферритовый стержневой, диаметр 3 мм, длина - 15 мм.

Дроссель Др3 - 700 витков провода ПЭЛ 0,41. Сердечник Ш-12х18.

Дроссель Др4 - 1000 витков провода ПЭЛ 0,31. Сердечник Ш-9х15.

Динамический громкоговоритель - типа 1ГД-6, мощностью 1 Вт, с диаметром диффузора 124 мм.

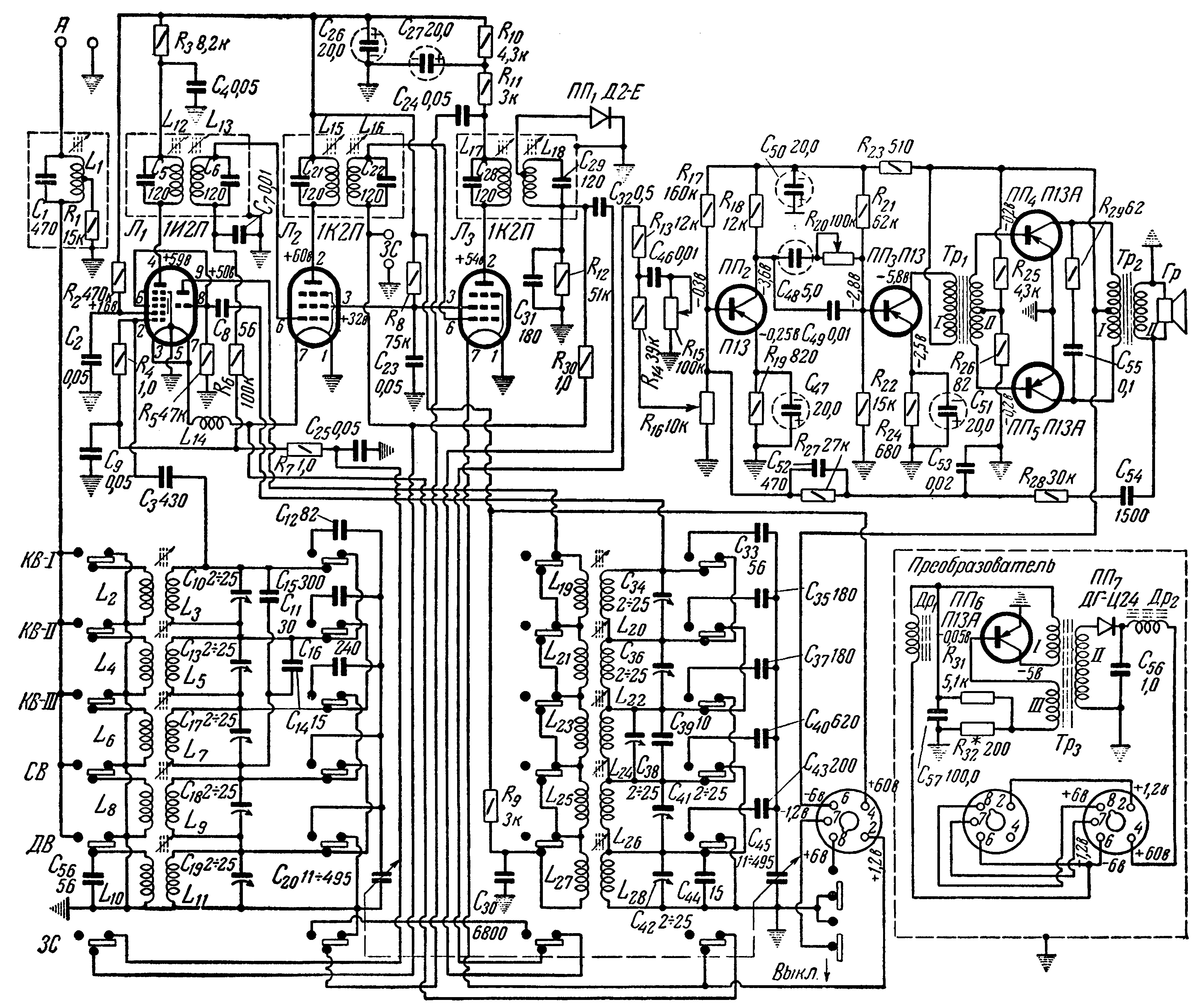

Принципиальная схема приемника "Родина-59"


Экранный вариант (150 dpi gray - 289 kb) Принтерный вариант (600 dpi b/w - 384 kb)

Схема в формате DjVu (136 kb)   О формате DjVu
