Магнитофонная панель "Эльфа-17"

Внешний вид магнитофонной панели 'Эльфа-17'

Магнитофонная панель "Эльфа-17" является базой для изготовления магнитофона "Гинтарас" ("Эльфа-19"). Данная панель также входит в состав магнитолы "Неринга".

Лентопротяжный механизм панели, а также ее электрическая схема (исключая блок питания и выходной каскад усилителя НЧ с громкоговорителем, отсутствующий в схеме панели) полностью соответствует магнитофону "Гинтарас".

Электрические параметры панели также соответствуют магнитофону "Гинтарас" за исключением динамического диапазона регулировки громкости, составляющего +-40 дБ.

Мощность, потребляемая от электрической сети, в режиме "запись" - 52 Вт.

Размеры магнитофонной панели "Эльфа-17" - 360 х 260 х 150 мм, вес 8 кг.

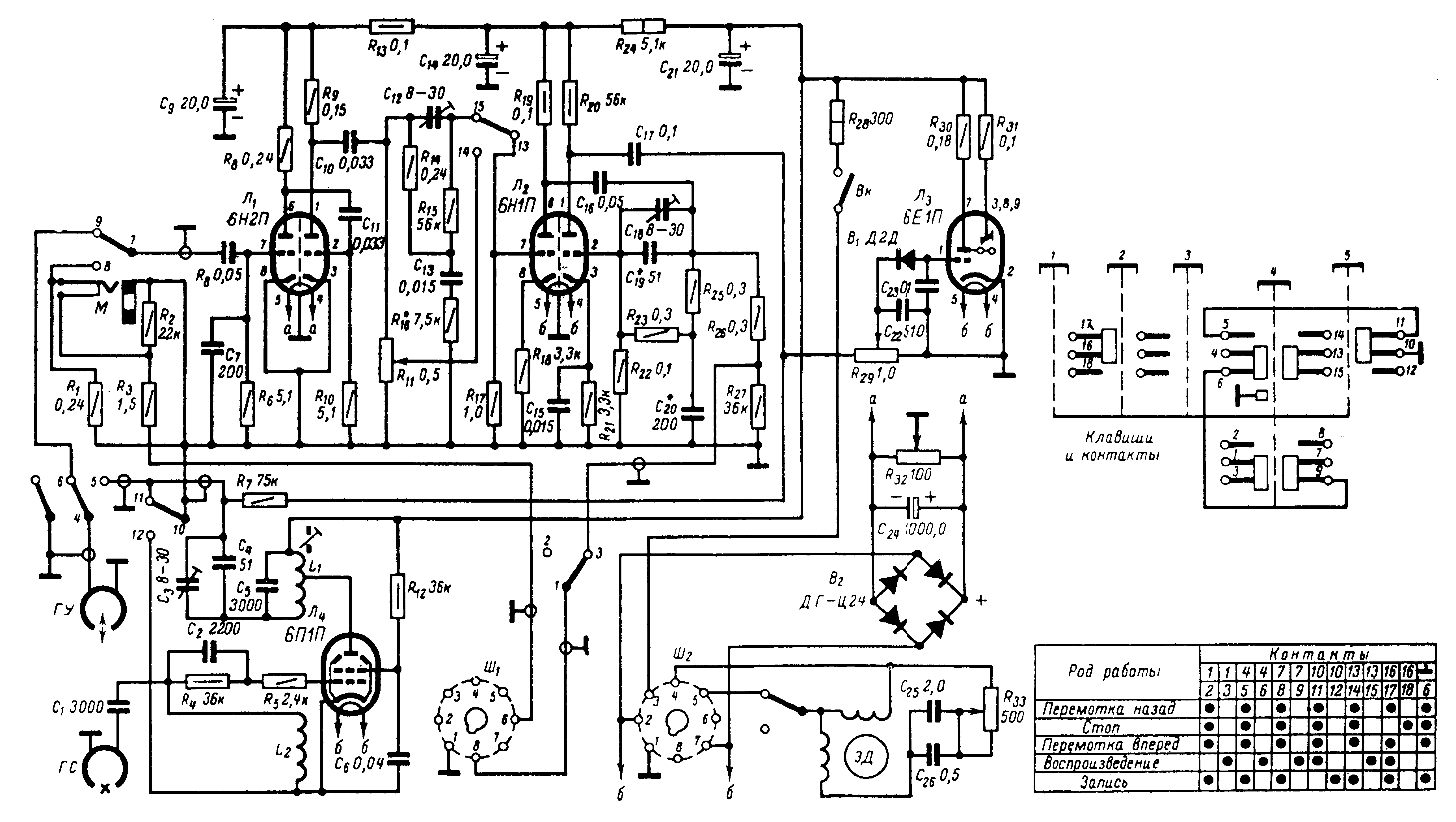

Принципиальная схема магнитофонной панели "Эльфа-17"


Экранный вариант (150 dpi gray - 187 kb) Принтерный вариант (600 dpi b/w - 256 kb)

Схема в формате DjVu (44 kb)   О формате DjVu
