Магнитола "Неринга"

Внешний вид магнитолы 'Неринга'

Магнитола состоит из семилампового всеволнового супергетеродинного приемника и четырехламповой магнитофонной панели "Эльфа-17" и предназначена для приема радиовещательных станций, а также двухдорожечной записи и воспроизведения звука на ленту типа 2.

Магнитофонная панель позволяет производить запись с радиоприемника, микрофона или звукоснимателя, подключаемого к магнитоле. Новая запись на ленте производится одновременно со стиранием прежней записи. При воспроизведении имеется возможность подключать к выходу панели внешний усилитель.

Скорость движения магнитной ленты при записи и воспроизведении 19,05 см/сек. Длительность записи на ленту и воспроизведения с 350-метровой кассеты около 1 ч. Длительность обратной перемотки и ускоренного хода вперед около 2,5 мин.


Конструкция


Магнитола представляет собой настольную конструкцию, выполненную в деревянном корпусе с поднимающейся крышкой. Под крышкой расположена магнитофонная панель.

Блок питания и оконечный каскад усилителя используются при работе магнитофонной панели от приемника магнитолы.

Запись производится от микрофона, звукоснимателя и приемника магнитолы. При воспроизведении напряжение звуковой частоты с анода левого (по схеме) триода лампы Л2 усилителя магнитофонной панели через делитель напряжения R26R27 подается на вход усилителя приемника. Магнитофонная панель соединяется с приемником двумя разъемами Ш1 и Ш2.

Акустическая система магнитолы состоит из четырех громкоговорителей. Два громкоговорителя расположены на передней стенке ящика, а два других - на боковых стенках. В магнитоле предусмотрена возможность включения дополнительного громкоговорителя и внешнего усилителя при воспроизведении или включение другого магнитофона при перезаписи. Соответствующие гнезда для этого установлены на задней стенке шасси приемника.

Для проверки и ремонта магнитофонной панели ее нужно вынуть из корпуса магнитолы. Для этого необходимо отключить два разъема и отвинтить 4 винта, крепящие панель к корпусу. Вынутую панель удобнее всего установить вертикально, монтажом к себе, при этом открывается доступ ко всем ее деталям.

Смазывать узлы лентопротяжного механизма панели необходимо так же, как и в магнитофоне "Гинтарас".

Акустическая система состоит из четырех громкоговорителей: двух широкополосных типа 2ГД-3, расположенных на передней панели, и двух эллиптических типа 1ГД-9, расположенных на боковых стенках ящика. Кроме того, в комплект входит микрофон типа МД-41. Переключатель рода работ - клавишный.

Габариты магнитолы 585 х 435 х 370 мм. Вес 26 кг.


Приемная часть магнитолы



1. УВЧ и преобразователь частоты для диапазона УКВ на лампе 6Н3П.
2. Усилитель промежуточной частоты для УКВ диапазона и преобразователь частоты для остальных диапазонов на лампе 6И1П.
3. УПЧ комбинированного типа для всех диапазонов на лампе 6К4П.
4. Детектор комбинированного типа для AM и ЧМ трактов на лампе 6Х2П.
5. Предварительный двухкаскадный усилитель низкой частоты на лампе 6Н2П.
6. Оконечный усилитель низкой частоты на лампе 6П14П.
7. Оптический индикатор настройки на лампе 6Е1П.

Диапазон принимаемых частот:
    1. Длинные волны - 150 - 415 кГц (2000,0 - 723,0 м);
    2. Средние волны - 520 - 1600 кГц (577,0 -188,0 м);
    3. Короткие волны I - 8,5 - 12,1 МГц (36,3 -24,8 м);
    4. Короткие волны II: 3,95 - 7,5 МГц (75,9 - 40,0 м);
    5. Ультракороткие волны: 64,5 - 73 МГц (4,66 - 4,11 м).


Электрические показатели


Промежуточная частота для диапазона УКВ 8,4 МГц, для других диапазонов 465 кГц.

Чувствительность в диапазонах длинных, средних и коротких волн не хуже 200 мкВ, в диапазоне УКВ не хуже 20 мкВ.

Избирательность. Ослабление чувствительности при расстройке на +-10 кГц в диапазонах длинных, средних и коротких волн не менее 30 дБ, в диапазоне УКВ при расстройке на +-250 кГц не менее 20 дБ.

Частотная характеристика. Полоса пропускания всего тракта обеспечивает воспроизведение звуковых частот в диапазонах длинных, средних и коротких волн от 80 до 4 000 Гц, а в диапазоне УКВ и при воспроизведении магнитной записи от 80 до 10000 Гц.

Номинальная выходная мощность магнитолы - 2 Вт.

Питание от сети переменного тока напряжением 127 или 220 В. Потребляемая мощность при радиоприеме 70, а при использовании магнитолы как магнитофона 120 Вт.


Электрическая схема магнитолы


Блок УКВ стандартный, выполнен по типовой схеме. Контура блока УКВ настраиваются изменением емкости дополнительных секций блока переменных конденсаторов.

На входе тракта AM применены одиночные контуры с индуктивной связью с антенной. Во входных цепях установлены два фильтра, настроенные на промежуточную частоту.

Гетеродин выполнен на триодной части лампы 6И1П пo типовой схеме с индуктивной обратной связью. В анодную цепь гептодной части лампы 6И1П включен первый комбинированный трансформатор ПЧ.

Связь между контурами первого фильтра ПЧ тракта AM плавно изменяется.

Второй комбинированный трансформатор ПЧ включен в анодную цепь лампы 6К4П.

Комбинированный АМ/ЧМ детектор выполнен по типовой схеме приемника второго класса на унифицированных узлах первых выпусков.

Усилитель низкой частоты трехкаскадный. Регулятор тембра высших звуковых частот включен в анодную цепь первого каскада. Регулятор тембра низших звуковых частот включен в главную цепь отрицательной обратной связи, которая снимается со вторичной обмотки основного выходного трансформатора и подается в катод второго каскада предварительного усилителя низкой частоты. Дополнительная цепь отрицательной обратной связи с анода на сетку выходной цепи корректирует частотную характеристику.

Высокочастотные динамики включены в анодную цепь выходной лампы через специальный выходной трансформатор высших звуковых частот. Этот трансформатор подключен к аноду лампы 6П14П через разделительную емкость.


Магнитофонная панель


Аноды ламп магнитофонной панели "Эльфа-17" питаются от выпрямителя приемника. Накал лампы Л1 питается от выпрямителя В2, установленного на магнитофонной панели, а накал остальных ламп от обмотки трансформатора питания приемника.

В некоторых аппаратах для питания постоянным током накала лампы Л1 применяется не мостовая схема, а собранная на двух диодах Д7В.


Детали


Выходные трансформаторы. Тр2: первичная обмотка имеет 2600 витков провода ПЭЛ 0,12, вторичная - 3+90 витков провода ПЭЛ 0,64. Тр3: первичная обмотка имеет 2000 витков провода ПЭЛ 0,12, вторичная обмотка - 28 витков провода ПЭЛ 0,51.

Трансформатор питания. Сетевая обмотка имеет 2х(50+325) витков провода ПЭЛ 0,47, повышающая обмотка - 750 витков провода ПЭЛ 0,27, обмотка накала - 2х20 витков провода ПЭЛ 1,0, экранная обмотка - один слон провода ПЭЛ 0,47.

Громкоговорители. Гр1 и Гр2 типа 1ГД-9 имеют звуковые катушки по 63 витка провода ПЭЛ 0,12 (сопротивление постоянному току 5,5 Ом): Гр3 и Гр4 типа 2ГД-3 имеют звуковые обмотки по 63 витка провода ПЭЛ 0,16 (сопротивление постоянному току 3,4 Ом).



Принципиальная схема мангитолы "Неринга"

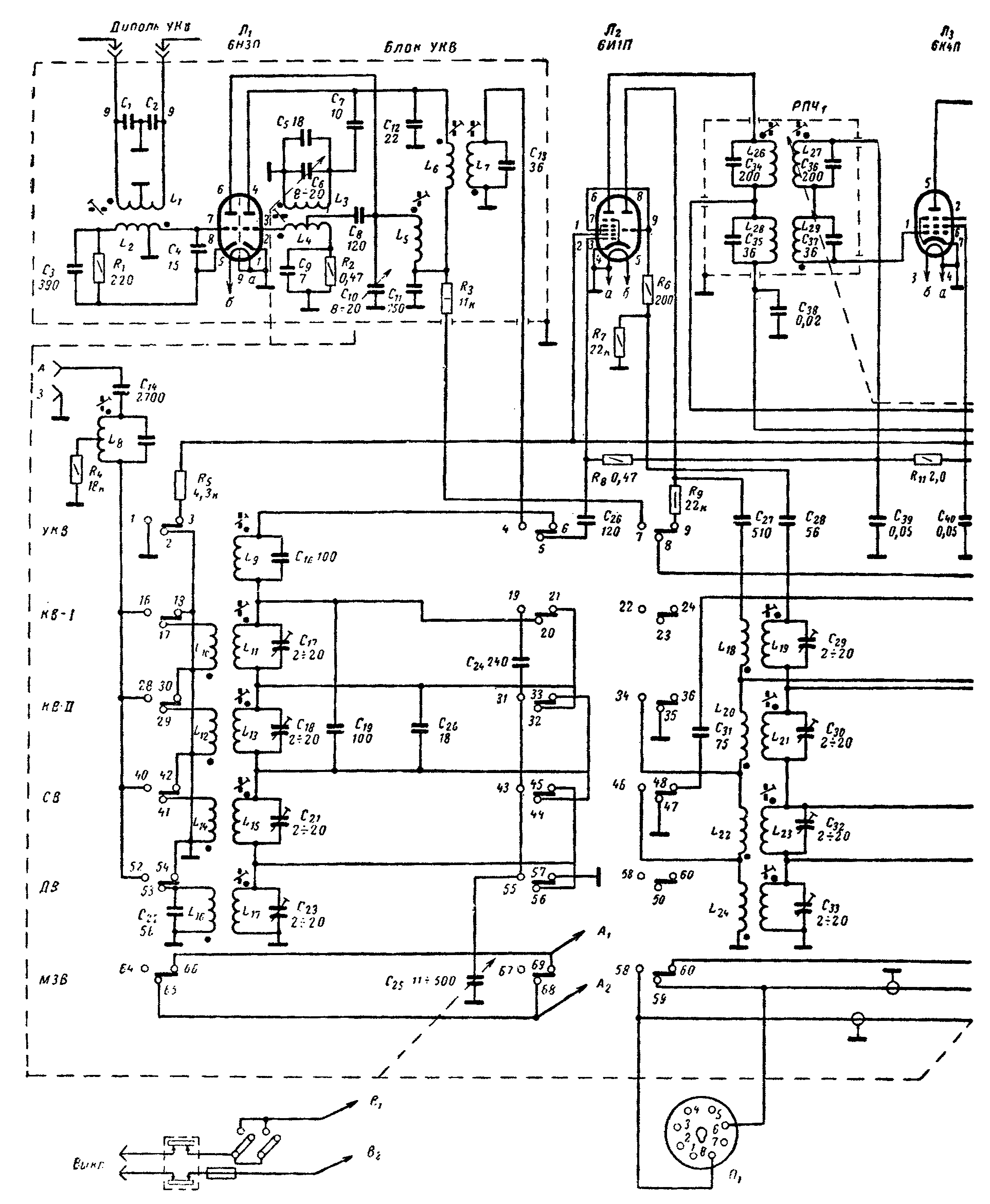

Первая часть

Экранный вариант (150 dpi gray - 177 kb) Принтерный вариант (600 dpi b/w - 253 kb)

Схема в формате DjVu (59 kb)   О формате DjVu

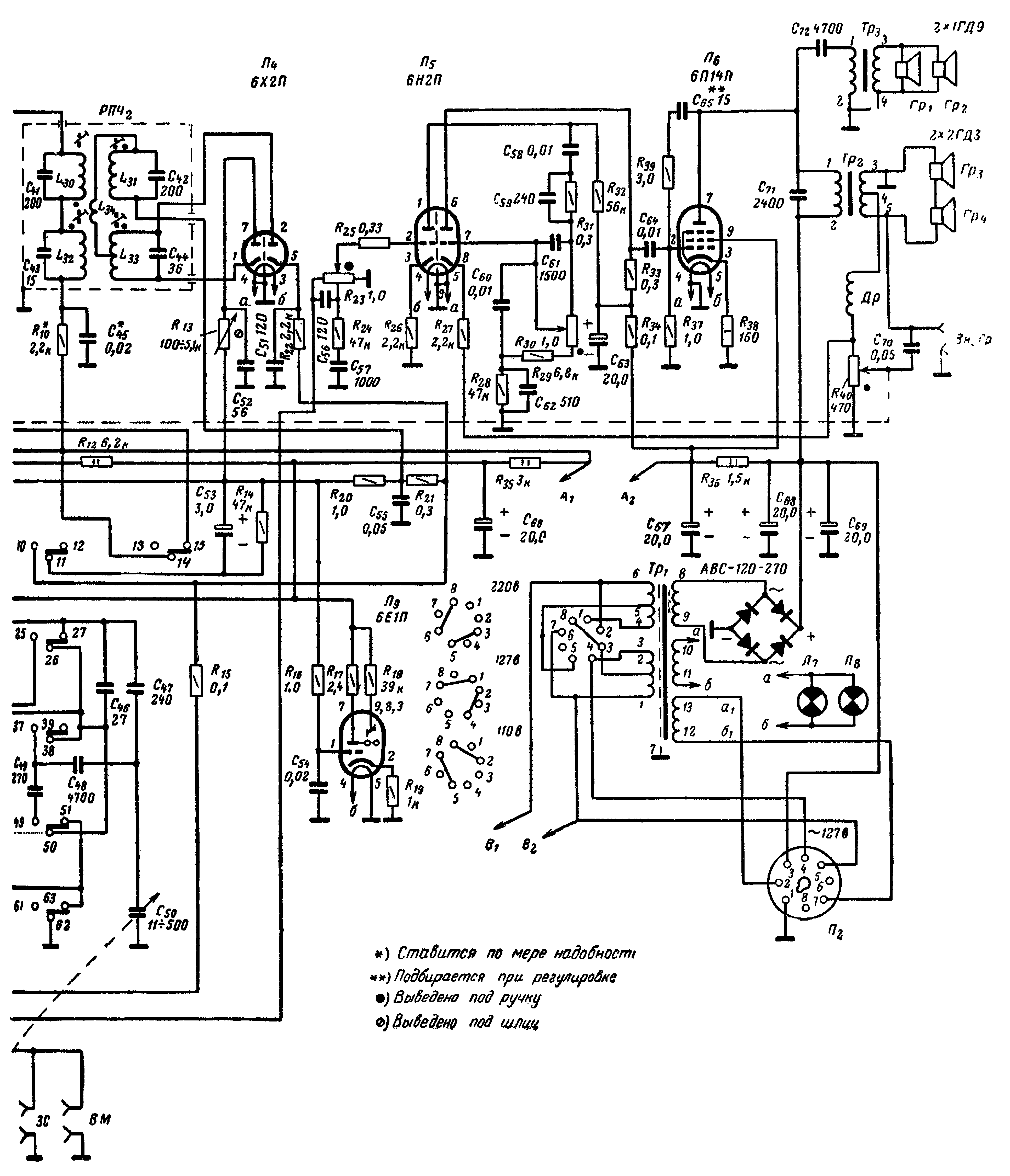

Вторая часть
Экранный вариант (150 dpi gray - 160 kb) Принтерный вариант (600 dpi b/w - 266 kb)

Схема в формате DjVu (92 kb)   О формате DjVu
