Магнитофон "Чайка-66"

Внешний вид магнитофона 'Чайка-66'

Магнитофон "Чайка-66" - это модель бытового магнитофона 3-го класса и представляет собой переносный аппарат, предназначенный для двухдорожечной записи и воспроизведения звука на ферромагнитной ленте типа 6. Запись производится от микрофона, звукоснимателя и внешнего источника (приемник, другой магнитофон, трансляционная линия). Переход с одной дорожки на другую осуществляется перестановкой и переворачиванием катушек с лентой. Предусмотрена ускоренная перемотка в обе стороны. Скорость записи и воспроизведения 9,53 см/сек.. Время непрерывной записи на одной дорожке при емкости катушки 350 м 60 мин.

Магнитофон выполнен в декоративном деревянном ящике переносного типа. Верхняя крышка съемная. Под крышкой расположены подкатушники с катушками, блок магнитных головок (закрытый декоративной защитной крышкой), ручка включения магнитофона и регулировки тембра, ручка регулировки громкости и две ручки переключения рода работы и индикатор уровня записи.

В магнитофоне вмонтированы два громкоговорителя типа 1ГД-28, укрепленные на боковых стенках ящика. На верхней панели магнитофона вмонтирована индикаторная лампочка, которая зажигается при включении магнитофона.

На задней стенке футляра расположены гнезда "Вход" и "Выход".

Габариты 385х320х150 мм. Вес в полном комплекте не более 10 кг.


Каскады:

1. Первый и второй каскады универсального усилителя записи-воспроизведения на лампе Л1 типа 6Н2П.

2. Третий и четвертый каскады универсального усилителя записи-воспроизведения - на лампе Л2 типа 6Н1П.

3. Оконечный каскад усилителя записи и воспроизведения и генератор стирания и подмагничивания - на лампе Л3 типа 6П14П.

4.Индикатор уровня записи - на лампе Л4 типа 6Е3П.

5. Выпрямитель: АВС-120-270, диоды - Д7А - 4 шт., Д104 - 1 шт.


Электрические показатели


Рабочий диапазон частот: 63 - 10 000 Гц.

Неискаженная выходная мощность - 1 Вт.

Чувствительность не хуже 3 мВ (входное сопротивление 0,5 МОм) со входа микрофона, 10 мВ (входное сопротивление 25 кОм) со входа радиоприемника и 150 мВ (входное сопротивление не менее 500 кОм) со входа от звукоснимателя. и 5 В (входное сопротивление не менее 10 кОм) со входа от радиотрансляционной линии.

Относительный уровень шумов и фона - 40 дБ.

Коэффициент детонации не более +-:0,3%.

Коэффициент нелинейных искажений на линейном выходе на частоте 400 Гц не более 4%.

Номинальное напряжение на гнезде "Линейный выход" 0,25 - 0,5 В.

Частотная характеристика по звуковому давлению на громкоговорителе типа 1ГД-28 - 160 - 6300 Гц при неравномерности не более 14 дБ.

Номинальное среднее звуковое давление более 0,45 н/м2 при коэффициенте нелинейных искажений менее 7%.

Регулировка тембра на частоте 6300 Гц в пределах 0-10 дБ.


Питание


Напряжение питания магнитофона 127 или 220 В от сети переменного тока 50 Гц. Потребляемая мощность не более 75 Вт. Пределы допустимого отклонения напряжения питания магнитофона +-10%.


Электрическая схема


В магнитофоне "Чайка-66" применен универсальный, пятикаскадный усилитель. Предварительный усилитель состоит из четырех каскадов, из которых первые два на лампах Л1а, Л1б типа 6Н2П, третий и четвертый на лампе Л2 типа 6Н1П. Оконечный усилитель собран на лампе Л3 типа 6П14П.

Регулировка уровня записи и воспроизведения раздельная.

Универсальная головка ГУ в режиме воспроизведения подключается к сетке лампы Л1 через переключатель рода работы П1. Уровень громкости регулируется потенциометром R4 в цепи сетки правой половинки лампы Л1. В режиме записи напряжение звуковой частоты подается через тот же переключатель на сетку лампы Л1. Частотная коррекция в режиме записи осуществляется частотнозависимой отрицательной обратной связью колебательным контуром L1C1 и цепочкой R9R8. В режиме воспроизведения частотная коррекция производится с помощью цепочек C9R16 и C7R16. Оконечный усилитель на лампе Л3 работает так же, как генератор токов стирания и подмагничивания. Нагрузкой оконечного усилителя служат два громкоговорителя типа 1ГД-28. Регулировка тембра осуществляется потенциометром R27.

Генератор тока подмагничивания и стирания собран по схеме с индуктивной связью. Частота тока подмагничивания 50 кГц. Контур генератора собран на катушках L2. Величину тока подмагничивания можно регулировать емкостью С20.

Индикатором уровня служит электронно-световой индикатор Л4 на лампе типа 6ЕЗП. Чувствительность индикатора можно регулировать резистором R32. Выпрямитель собран по двухполупериодной схеме на пакетнике типа АВС-120-270.

Для уменьшения шумов предварительного усилителя накал ламп Л1 и Л2 от отдельного выпрямителя. Для уменьшения фона переменного тока в цепи накала включено регулировочное сопротивление R20.


Лентопротяжный механизм


Лентопротяжный механизм приводится в движение от электродвигателя переменного тока типа КД-3,5. Вращение с помощью двух пассиков и передается на маховик ведущего узла и на правый подкатушник. Натяжение пассиков обеспечивается двумя натяжными роликами натяжения. Прижим ленты к тонвалу, на который насажен маховик, осуществляется прижимным обрезиненным роликом. Конструкция приемного ролика самоустанавливающаяся. При ускоренной перемотке влево ведомый диск левого узла прижимается к обрезиненной насадке на валу электродвигателя. При этом лента вращает правый узел в сторону, противоположную ее направлению вращения.

Сила трения между шкивом и диском создает усилие, необходимое для натяжения ленты. При перемотке вправо вращение электродвигателя пассиком передается приемному узлу. Натяжение ленты обеспечивает левый узел. Торможение ленты в момент остановки магнитофона производится специальными тормозными устройствами на правом и левом узлах. При повороте переключателя рода работы в положение "Стоп" рычаги управления прижимают тормозные накладки к тормозным барабанам соответствующих узлов.

Переключатель рода работы состоит из двух механизмов, каждый из которых включается только при определенном положении другого. Это сделано для того, чтобы избежать ошибок при управлении магнитофоном, например исключить возможность перемотки ленты при включении на запись или воспроизведение и наоборот. Узел прижимного ролика имеет регулировочное устройство.


Неисправности лентопротяжного механизма


Типичные неисправности лентопротяжного механизма магнитофона "Чайка-66" в основном такие же, как и магнитофонов "Чайка" и "Чайка-М". Аналогичны и методы их устранения.


Детали


Электродвигатель КД-3.5А: однофазный, асинхронный, скорость вращения 1400 об/мин, питание от сети переменного тока частотой 50 Гц напряжением 127 В.

Головка ГУ: состоит из 2200 витков ПЭЛ 0,05. Материал пермаллой типа 79НМУ.

Головка ГС: состоит из 380 витков ПЭЛ 0,18. Материал феррит 1000 НМ.

Трансформатор Тр2: обмотка 1-2 - 800 витков ПЭВ-2 0,35; обмотка 2-3 - 560 витков ПЭВ-2 0,23; обмотка 4- 6 - 45х2 витков ПЭВ-2 0,55; обмотка 7-8 - 42 витка ПЭВ-2 1,0; обмотка 9-10 - 1420 витков ПЭВ-2 0,23; обмотка 11 - один слой ПЭВ-2 0,23.

Трансформатор Tp1: обмотка 1- 2 - 300 витков ПЭВ-1 0,35 обмотка 4-5 - 146 витков ПЭВ-1 0,47.

Катушка коррекции: L1 состоит из 815+85+40 витков ПЭВ-2 0,11. Материал феррит НМ.

Катушка генераторная: L2 состоит из L'1 - 100+ 9 витков ПЭВ-2 0,15; L"2 - 475 витков ПЭВ-2 0,15.

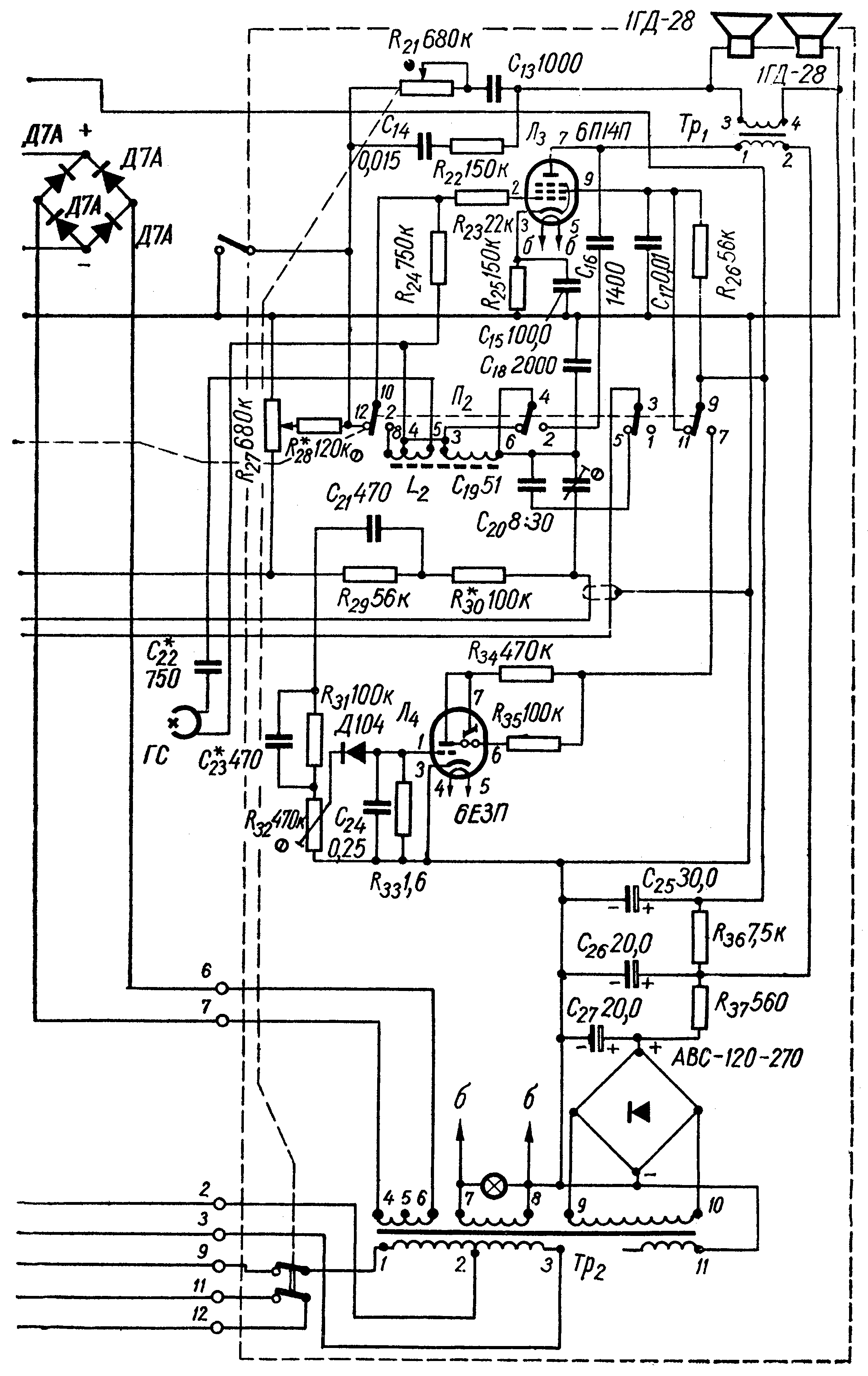

Принципиальная схема магнитофона "Чайка-66"

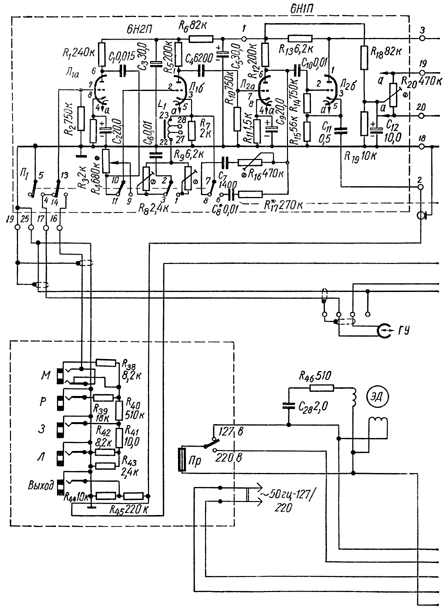

Первая часть

Экранный вариант (150 dpi gray - 80 kb) Принтерный вариант (600 dpi b/w - 142 kb)

Схема в формате DjVu (34 kb)   О формате DjVu




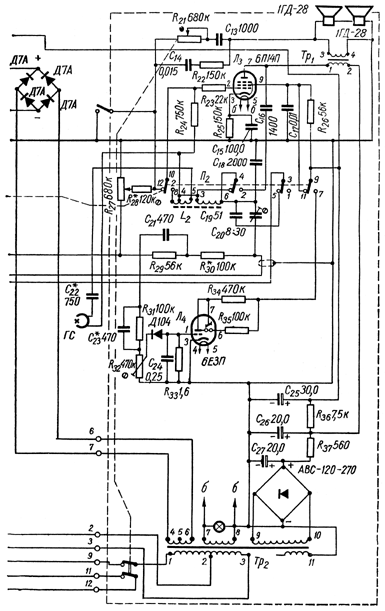

Вторая часть
Экранный вариант (150 dpi gray - 80 kb) Принтерный вариант (600 dpi b/w - 141 kb)

Схема в формате DjVu (33 kb)   О формате DjVu

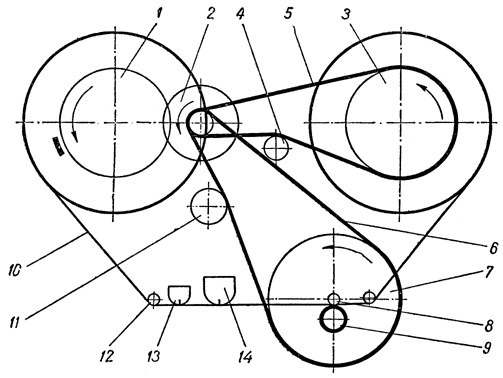

Кинематическая схема лентопротяжного механизма магнитофона "Чайка-66"


Кинематическая схема лентопротяжного механизма магнитофона 'Чайка-66'


1 - левый узел; 2 - электродвигатель со шкивом; 3 - правый узел: 4 - ролик натяжения; 5, 6 - резиновые пасики; 7 - маховик ведущего узла; 8 - ведущий валик; 9 - прижимный ролик; 10 - лента; 11 - ролик натяжения; 12 - направляющая стойка; 13 - стирающая головка; 14 - универсальная головка.
